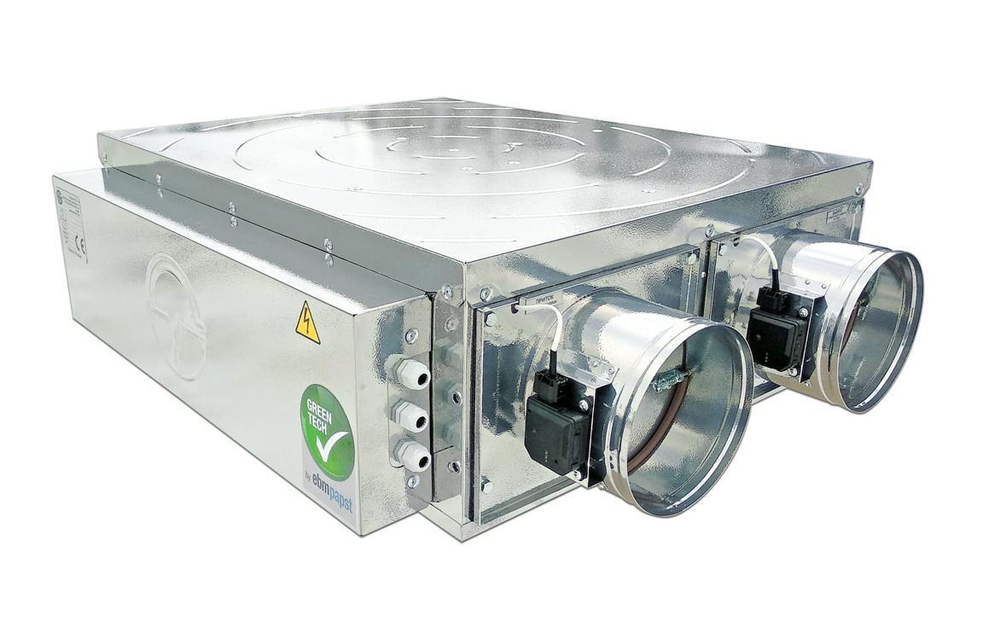

Приточно вытяжная установка iClimate 025, 031, 038, 038+В этом разделе каталога интернет-магазина ГК «РегулВент» мы предлагаем купить приточно-вытяжную вентиляционную установку серии «iClimate». Оборудование производится компанией Globalvent. Мы являемся официальным дилером в Москве и Московской области. У нас вы сможете приобрести ПВВУ данной серии по минимальным ценам, рекомендованным производителем. Модельный ряд представлен девятью модификациями, каждая из которых может комплектоваться электрическим или водяным нагревателем. Также осуществляем проектирование, доставку, установку климатических систем.

Что представляет собой ПВВУ «iClimate»?

ПВВУ «iClimate» — это комбинированная приточно-вытяжная вентиляционная установка, которая обеспечивает приток свежего, очищенного, подогретого или охлаждённого воздуха в помещения. Высокая производительность данного оборудования позволяет применять его в многоквартирных домах, крупных офисных зданиях, в торговых центрах, коттеджах, таунхаусах и на других объектах, где требуется воздухообмен до 6 тыс. м3/час.

Приточно вытяжная установка iClimate 042, 042+, 050, 050+, 067Конструкция установки предполагает монтаж в разветвлённую систему вентиляции, которая обслуживает несколько смежных помещений с одинаковыми требованиями к качеству и параметрам воздуха. В соответствии со схемой монтажа, рекомендуемой производителем, агрегат монтируется внутри здания, и к нему подводится два воздушных канала — для забора свежего воздуха, и выброса отработанного воздуха обратно.

Компоновкой вентиляционной системы предусмотрены следующие элементы:

  • Оцинкованный теплоизолированный корпус — внутри располагается все основные узлы, а снаружи прикреплён шкаф автоматики и нагревательный элемент. Корпус спроектирован так, чтобы ко всем элементам был беспрепятственный доступ для обслуживания.
  • Фильтры для воздуха — в установках этой серии их два. Один установлен на входе вытяжного канала, через который воздух из помещения затягивается в агрегат. Второй фильтр расположен на входе в приточном канале, через который прибор затягивает свежий воздух с улицы. Оба фильтрующих элемента типа G4. Меняются по мере загрязнения.
  • Нагревательный элемент — в зависимости от выбранной комплектации может быть электрическим или водяным. Доступен для всех моделей этой серии. Предназначен для подогрева воздуха перед подачей в помещение.
  • Компрессор — инверторного типа, производства Японии, предназначен для циркуляции теплоносителя через теплообменники.
  • Теплообменники — выполнены в виде двух блоков. Один установлен на пути выхода отработанного воздуха, и предназначен для рекуперации тепловой энергии. Второй стоит в приточном канале, и работает при включённом режиме кондиционирования. Система может работать как на нагрев, так и на охлаждения воздуха.
  • Вентиляторы — установлены на входе и выходе наружного воздуха, предназначены для обеспечения принудительного цикла приточно-вытяжной вентиляции. Очень мощные, надёжные, с высоким КПД и низким уровнем шума.
  • Шкаф автоматики — данная приточно-вытяжная вентиляционная установка работает в автоматическом режиме по заранее введённым пользователем настройкам. Может поддерживать определённые параметры воздухообмена и температуры воздуха.

Модели с 042 до 067 имеют немного иную компоновку, что обусловлено более высокой производительностью. Принцип работы и схема подготовки воздуха у всех модификаций принципиально не отличается. Наружный воздух затягивается вентилятором, проходя через фильтр тонкой очистки G4. Далее в зависимости от включённого режима, введённых настроек и температуры за окном воздух перед подачей в помещение охлаждается или подогревается. Отработанный воздух затягивается из помещения через вытяжной канал, проходит через фильтр и теплообменник, после чего, отдав своё тепло, выбрасывается на улицу.

Особенности и функциональные возможности

Схема монтажа приточно-вытяжной вентиляции iClimateОсобенностью конструкции ПВВУ этой серии является тепловой насос реверсивного типа. Он состоит из компрессора и двух теплообменников. Один из них установлен на выходе отработанного воздуха на улицу. Второй расположен в канале подачи подготовленного воздуха в помещение. Когда установка работает на охлаждение, теплообменник в приточном канале выполняет роль испарителя, охлаждая приточный воздух. Расположенный в вытяжном канале теплообменник выполняет роль конденсатора. В режиме нагрева система работает следующим образом. Наружный воздух нагревается от теплообменника, выполняющего в данном режиме роль конденсатора. А установленный на выходе теплообменник служит для отбора тепла у выбрасываемого отработанного воздуха. Этот процесс называется рекуперацией, и является в разы более эффективным, чем непосредственный подогрев подаваемого в помещение воздуха.

Все модели в линейке «iClimate» отличаются следующими особенностями и преимуществами:

  • Простота монтажа — предполагает прокладку системы воздуховодов, подключение электропитания и организацию отвода конденсата.
  • Интуитивно понятное и простое управление — для введения настроек и изменения режимов работы установка комплектуется выносной панелью, которая может быть установлена в любом удобном месте в комнате. Представляет собой цветной дисплей с сенсорным управлением. По умолчанию присутствует русский интерфейс. Система поддерживает введённые настройки автоматически, независимо от колебаний температуры воздуха за окном. С помощью специального ПО и при наличии Интернета климатом можно управлять со смартфона или планшета. Также установка без проблем интегрируется в систему диспетчеризации посредством локальной сети.
  • Комплексная подготовка воздуха — свежий приточный воздух очищается от загрязнений, подогревается или охлаждается в зависимости от времени года и потребностей. В качестве опций может быть интегрировано оборудование для регуляции относительной влажности воздуха и концентрации в нём углекислого газа.
  • Энергоэффективность — за счёт встроенной системы на основе компрессора и двух теплообменников подогрев приточного воздуха обходится в 6 раз дешевле, чем если его просто нагревать ТЭНами. Дополнительный водяной или электрический нагреватель служит лишь для того, чтобы компенсировать недостаток рекуперируемой тепловой энергии в самое холодное время года.

Модельный ряд и варианты комплектации «iClimate»

В линейке моделей ПВВУ «iClimate» представлено девять модификаций:

  • 025 — обеспечивает воздухообмен до 700 м3/час, подогрев/охлаждение воздуха до 3,02/2,55 кВт, соответственно. Коэффициент энергоэффективности до 4,08.
  • 031 — воздухообмен до 1100 м3/час, подогрев/охлаждение воздуха до 5,75/5,5 кВт. Коэффициент энергоэффективности до 5,37.
  • 038 — воздухообмен до 1300 м3/час, подогрев/охлаждение воздуха до 8,82/8,01 кВт. Коэффициент энергоэффективности до 5,58.
  • 038+ — воздухообмен до 1900 м3/час, подогрев/охлаждение до 10,54/9,96 кВт. Коэффициент энергоэффективности до 5,85.

Схема устройства моделей 025, 031, 038 и 038+

Схема устройства и принцип работы iClimate 025, 031, 038 и 038+

Технические характеристики

Наименование параметра

Единица

измерения



iCLIMATE 025





iCLIMATE 031





iCLIMATE  038





iCLIMATE 038+



Производительность по воздуху

Номинальная

Расход воздуха/ давление

м3/час/ Па

600/250

900/150

1200/100

1500/250

Расход воздуха

л/с

166

250

333

416

Максимальная

Расход воздуха

м3/час

700

1100

1300

1900

Расход воздуха

л/с

194

305

361

527

Охлаждение приточного воздуха



Холодильная мощность (1)

кВт

0,94-2,55

1,18-5,5

1,52-8,01

1,95-9,96

Btu/ч

3207-8701

4026-18766

5186-27330

6653-33983

USTR

0,27-0,72

0,34-1,56

0,42-2,27

0,55-2,83

Подогрев приточного воздуха



Тепловая мощность (2)

кВт

1,11-3,02

1,4-5,75

1,55-8,82

1,52-10,54

Btu/ч

3787-8564

4776-19619

5288-30094

5186-35962

USTR

0,32-0,71

0,39-1,64

0,44-2,51

0,43-2,99

Коэффициенты энергоэффективности

COP



1,9 - 4,08

2,1- 5,37

2,12 - 5,58

2,28 - 5,85

EER



1,8- 3,03

1,96- 3,75

2,08 - 3,34

2,11- 3,47

Потребляемая мощность компрессорами

Режим «охлаждение»

кВт

0,2-0,585

0,43-1,14

0,5-2,1

0,61-2,47

Режим «нагрев»

кВт

0,15-0,41

0,35-0,72

0,46-0,99

0,52-1,03

Номинальное потребление

кВт

0,585

1,14

1,14

1,14

Потребляемая мощность вентиляторами

Максимальная

кВт

0,33

0,35

0,36

0,63

Минимальная

кВт

0,01

0,02

0,02

0,05

Мощность дополнительного нагрева(3)

Электрическими нагревателями (ТЭНами)

Максимальная (2)

кВт

4 (1ф)

4 (1ф)

6 (3ф) (6)

6 (3ф) (6)

Калорифером (горячая вода 90/70 °С)

Номинальная (4)

кВт

9

13,6

18

22,5

Максимальная (5)

кВт

11

17

20

27

Габаритные размеры

Высота

мм

261

304

394

394

Ширина

мм

536

786

1063

1063

Длина (по ходу воздуха с доп. блоками)

мм

1100

1202

1380

1557

Масса установки

(с дополнительными блоками)

кг

55

60

97

106

Присоединительные размеры

мм

 200

200

315(250) (7)

315

Диаметр выхода слива конденсата

мм

16

16

16

16

Максимальная потребляемая мощность

Установка с

дополнительным электрическим нагревателем

При работе на нагрев

(с учетом ТЭН)

кВт

4,74

5,07

7,35

7,66

При работе

на охлаждение

кВт

0,92

1,49

2,46

3,1

Установка с

дополнительным водяным

 нагревателем

При работе на нагрев

кВт

0,74

1,07

1,35

1,66

При работе

на охлаждение

кВт

0,92

1,49

2,46

3,1

Фреон (R410A)

гр

700

800

1300

1300

Количество конденсата

(при 25 оС, 70 % отн. влажн.)

л/ч

2,0

2,5

4

5,5

Уровень шума через корпус

на расстоянии 1 м не более db (A)(8)

db (A)

43

44

47

48

Электропитание установки



220В (1ф)

220В (1ф)

220В (1ф)

220В (1ф)

Класс фильтрации воздушных фильтров

G4

Степень защиты оболочки

IP44

Тип используемых вентиляторов

Центробежный вентилятор со встроенным ЕС-двигателем

Управление установкой

Автоматическое микропроцессорное через пульт с ЖКИ дисплеем

(1)  –  При t нар. 28°С 70% отн.влажн. или 23.7°С мокр.терм. и tвнутр. 22°С.

(2)  –  При t нар. -15°С и 20°С и 40% отн.влаж. внутреннего воздуха.

(3) –  В комплект поставки входит дополнительный нагреватель на выбор (водяной либо электрический).

(4) -  При номинальной производительности и  t нар. -25 °С , t притока 20 °С; без учета работы теплового насоса.

(5) – При максимальной производительности и t нар. -25 °С, t притока 20 °С; без учета работы теплового насоса.

(6) – 1ф  под заказ.

(7) – 250 мм под заказ.

(8) –  +/- 3 dB(А), при размещении под фальш-потолком или применении дополнительных мер по шумоглушению.

* – С правом на технические изменения.

** – Все расчеты произведены при номинальной производительности.

*** –Для уменьшения риска размораживания водяных калориферов рекомендуем подключать капиллярный термостат

  • 042 — воздухообмен до 3000 м3/час, подогрев/охлаждение до 16,83/11,68 кВт. Коэффициент энергоэффективности до 4,92.
  • 042+ — воздухообмен до 3000 м3/час, подогрев/охлаждение до 16,83/13,8 кВт. Коэффициент энергоэффективности до 4,62.
  • 050 — воздухообмен до 4000 м3/час, подогрев/охлаждение до 24,22/20,7 кВт. Коэффициент энергоэффективности до 5,71.
  • 050+ — воздухообмен до 5000 м3/час, подогрев/охлаждение до 28,5/26,8 кВт. Коэффициент энергоэффективности до 5,35.
  • 067 — воздухообмен до 6000 м3/час, подогрев/охлаждение до 36,17/30,72 кВт. Коэффициент энергоэффективности до 5,02.

Схема устройства моделей 042, 042+, 050, 050+ и 067

Схема устройства и принцип работы iClimate 042, 042+, 050, 050+ и 067

Технические характеристики

Наименование параметра

Единица

измерения

iCLIMATE 042

iCLIMATE 042+



iCLIMATE 050



iCLIMATE 050+



iCLIMATE 067

Производительность по воздуху

Номинальная

Расход воздуха/

 давление

м3/час /Па

2200/250

2200/250

3000/280

4500/230

5000/400

Расход воздуха

л/с

611

611

833

1250

1389

Максимальная

Расход воздуха

м3/час

3000

3000

4000

5000

6000

Расход воздуха

л/с

833

833

1111

1389

1670

Охлаждение приточного воздуха



Холодильная мощность (1)

кВт

2,1-11,68

2,77-13,8

3,9-20,7

4,24-26,8

6,5-30,72

Btu/ч

7165-39852

9451-47086

13306-70628

14466-91441

22178-104816

USTR

0,59-3,32

0,78-3,92

1,1-5,88

1,2-7,62

1,85-8,73

Подогрев приточного воздуха



Тепловая мощность (2)

кВт

1,66-12,26

3,21-16,83

5,27-24,22

6,52-28,5

7,8-36,17

Btu/ч

6209-41831

10952-57423

17981-82638

22246-97242

26613-123412

USTR

0,51-3,48

0,91-4,79

1,49-6,88

1,85-8,11

2,21-10,28

Коэффициенты энергоэффективности

COP



2,1- 4,92

2,15 - 4,62

2,2 - 5,71

2,06 - 5,35

2,33 - 5,02

EER



1,9 - 3,2

1,97 - 3,36

2,05- 3,28

1,93 - 3,02

1,88 - 3,09

Потребляемая мощность компрессорами

Режим «охлаждение»

кВт

0,88-2,68

1,07-3,14

1,4-5,57

1,54-7,1

1,95-8,71

Режим «нагрев»

кВт

0,6-1,53

0,83-2,69

1,17-2,96

1,17-3,34

1,57-4,88

Номинальное потребление

кВт

1,14

1,56

3,24

4,16

5,25

Потребляемая мощность вентиляторами

Максимальная

кВт

0,96

0,96

1,28

1,98

2,33

Минимальная

кВт

0,09

0,09

0,16

0,16

0,16

Мощность дополнительного нагрева (3)

Электрическими нагревателями (ТЭНами)

Максимальная (2)

кВт

8 (3ф) (9)

8  (3ф)

12 (3ф)

18 (3ф)

24 (3ф)

Калорифером (горячая вода 90/70 °С)

Номинальная (4)

кВт

33

33

45

65

75

Максимальная (5)

кВт

45

45

60

74



90





Габаритные размеры

Высота

мм

437

437

505

505

691

Ширина

мм

1539

1539

1708

1708

1719

Длина (по ходу воздуха с доп. блоками)

мм

1033

1033

1117

1206

1317

Масса установки

(с дополнительными блоками)

кг

134

134

152

170

198

Присоединительные размеры

мм

600х300

600х300

700х400

700х400

700х600

Диаметр выхода слива конденсата

мм

16

16

16

16

16

Общая потребляемая мощность

Установка с дополнительным электрическим нагревателем

При работе на нагрев

 (с учетом ТЭН)

кВт

10,37

11,65

16,24

23,02

31,21

При работе

 на охлаждение

кВт

3,52

4,1

6,85

8,78

11,04

Установка с дополнительным водяным нагревателем

При работе на нагрев

кВт

2,37

3,65

4,24

5,02

7,21

При работе

на охлаждение

кВт

3,52

4,1

6,85

8,78

11,04

Фреон (R410A)

гр

             1800

2200

3200

3200

4500

Количество конденсата

(при 25 оС, 70 % отн. влажн.)

л/ч

6

6

7

10,5

12

Уровень шума через корпус на расстоянии 1 м не более d B (A)(8)

db (A)

52

52

55

57

59

Электропитание установки



380В (3ф)

380В (3ф)

380В (3ф)

380В (3ф)

380В (3ф)

Класс фильтрации воздушных фильтров

G4

Степень защиты оболочки

IP 44

Тип используемых вентиляторов

Центробежный вентилятор со встроенным ЕС- двигателем

Управление установкой

Автоматическое микропроцессорное через пульт с ЖКИ дисплеем

(1) – При t нар. 28°С 70% отн.влажн. или 23.7°С мокр.терм. и tвнутр. 22°С.

(2) – При t нар. -15°С и 20°С и 40% отн.влаж. внутреннего воздуха.

(3)– В комплект поставки входит дополнительный нагреватель на выбор (водяной либо электрический).

(4) - При номинальной производительности и t нар. -25 °С , t притока 20 °С; без учета работы теплового насоса.

(5) – При максимальной производительности и t нар. -25 °С, t притока 20 °С; без учета работы теплового насоса.

(6) – 1ф под заказ.

(7) – 250 мм под заказ.

(8) – +/- 3 dB(А), при размещении под фальш-потолком или применении дополнительных мер по шумоглушению.

(9) – При t нар. -10°С

* – С правом на технические изменения.

**  Все расчеты произведены при номинальной производительности.

*** –Для уменьшения риска размораживания водяных калориферов рекомендуем подключать капиллярный термоста

Каждая из представленных модификаций может оснащаться нагревателем электрического или водяного типа.

Монтаж

Монтаж ПВВУ данной серии предполагает разработку проекта приточно-вытяжной вентиляции. основное оборудование устанавливается в одном из помещений, в непосредственной близости от наружной стены. В ней бурятся отверстия для приточного и вытяжного каналов. Подача подготовленного воздуха в помещения и вытяжка обустраивается посредством сети воздуховодов. В каждой обслуживаемой зоне предусматривается приточный и вытяжной канал.

Стоимость монтажа зависит от выбранной модели ПВВУ, комплектации, размеров и планировки здания. Также на цену влияет добавление дополнительного климатического оборудования, интеграция в другие системы — «умный дом», диспетчеризация и т. д. Более детальную и точную информацию по расценкам на установку «iClimate» вам предоставят наши специалисты.

Как заказать ПВВУ «iClimate» с доставкой и установкой в Москве?

Чтобы купить приточно-вытяжную вентиляционную установку серии «iClimate» по рекомендованной производителем цене без накруток, обратитесь в ГК «РегулВент». Мы — официальный дилер Globalvent в Москве и Московской области. Чтобы оформить заказ, позвоните по номеру телефона +7 (495) 215-01-17, или выберите подходящую модель в каталоге нашего интернет-магазина. Выполним оперативную доставку и профессиональный монтаж приобретённого оборудования с гарантией.

Характеристики
Производитель
Глобалвент
Тип установки
Приточно-вытяжная установка
Гарантийный срок, мес
12
Страна производитель
Россия
Вы недавно смотрели
Контакты
Контакты
Адрес:

144011, Московская область, г. Электросталь, ул. Лесная, д. 6, помещение №1

Почта
Предзаказ
Ваша заявка принята!
Имя *
Телефон *
Товар добавлен в корзину
Итоговый заказ:
товар(а)
Оформить заказ
Перейти в корзину
У вас остались вопросы по оборудованию?
Ваша заявка принята!

Наши менеджеры свяжутся с вами в течение 40 минут

Заказ в один клик
Настоящим подтверждаю, что я ознакомлен и согласен с условиями оферты и политики конфиденциальности.
