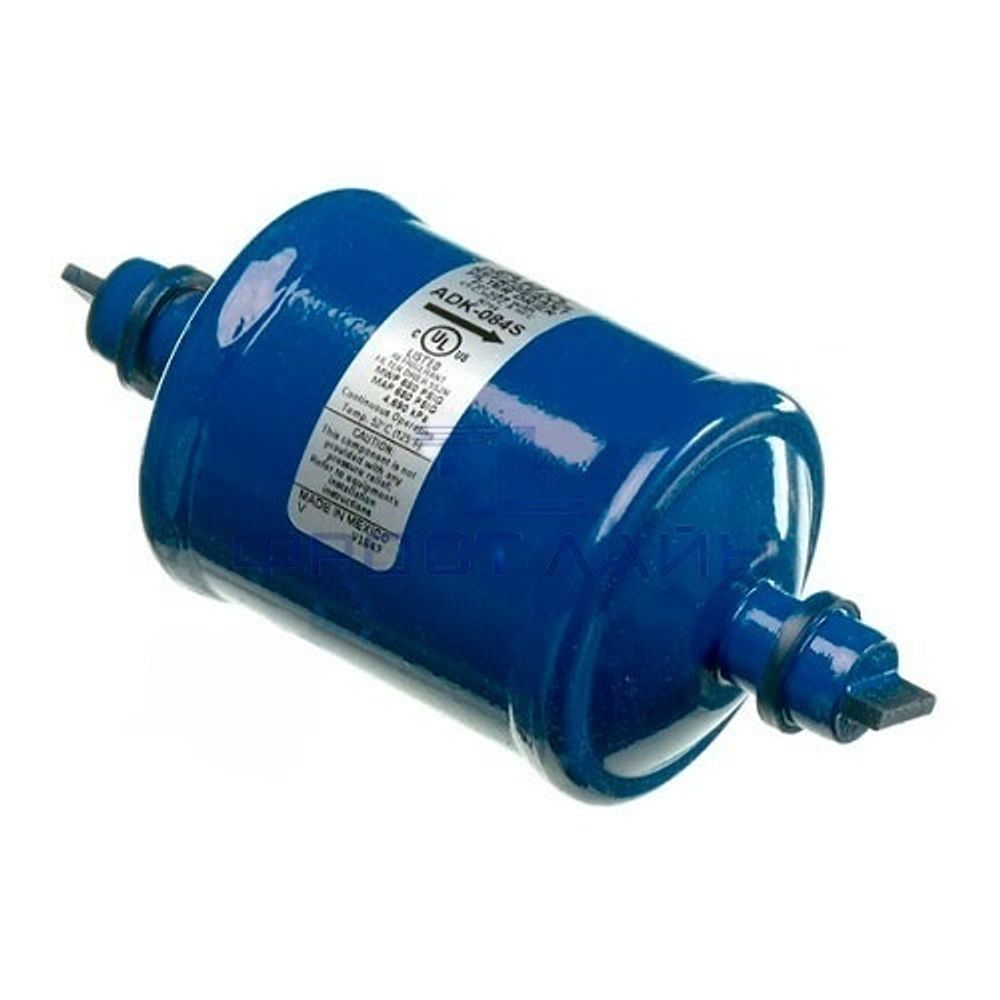

Фильтр-осушитель антикислотный тип ADK (Alco Controls)

Артикул: 003595
Цена по запросу
остались вопросы?
Отправьте нам свой вопрос, отзыв или пожелание
написать
информация о доставке
Описание
Характеристики

Герметичная конструкция, для жидкостных трубопроводов.

Характеристики

  • Оптимальное соотношение молекулярного сита и активированного алюминия

  • Медные фитинги ODF для облегчения пайки

  • Высокая поглотительная способность по воде и кислоте

  • Фильтрация частиц размером до 20 мкм

  • Диапазон рабочих температур TS: от -45 °C ... +65 °C

  • Макс. допустимое рабочее давление: 45 бар

  • Согласно PED маркировка не требуется

Таблица подбора и размеров

Модель № для заказа Соединение Номинальная производительность (кВт)
Под пайку/ODF Резьба/SAE падение давления 0,07 бар
мм дюймы мм дюймы R22 R134a R404A R507 R407C R410A R744 R448A R449A R450A R513A R1234ze
ADK-032 003595     6 1/4 7,3 6,7 4,8 7,0 7,2 10,6 6,1 5,9 5,9 6,4 6,2
ADK-032S 003596   1/4     8,8 8,1 5,7 8,4 8,7 12,8 7,4 7,0 7,1 7,7 7,5
ADK-036MmS 003597 6       8,0 7,3 5,2 7,6 7,9 11,6 6,7 6,4 6,4 7,0 6,8
ADK-052 003598       1/4 7,6 6,9 4,9 7,2 7,5 11,0 6,4 6,1 6,1 6,6 6,5
ADK-052S 003599   1/4     10,8 9,9 7,0 10,3 10,7 15,7 9,1 8,6 8,7 9,4 9,2
ADK-056MmS 003600 6       10,0 9,2 6,5 9,5 9,9 14,5 8,4 8,0 8,0 8,7 8,5
ADK-053 003601     10 3/8 14,2 13,0 9,2 13,5 14,0 20,6 11,9 11,3 11,4 12,3 12,1
ADK-053S 003602   3/8     16,4 15,0 10,7 15,6 16,1 23,8 13,7 13,1 13,1 14,3 14,0
ADK-0510MmS 003603 10       16,4 15,0 10,7 15,6 16,1 23,8 13,7 13,1 13,1 14,3 14,0
ADK-082 003604       1/4 7,8 7,1 5,1 7,4 7,7 11,3 6,5 6,2 6,2 6,8 6,7
ADK-082S 003605 1/4       11,9 10,9 7,8 11,4 11,8 17,4 10,0 9,6 9,6 10,4 10,2
ADK-086MmS 003606 6       10,7 9,8 7,0 10,2 10,5 15,5 9,0 8,5 8,6 9,3 9,1
ADK-083 003607     10 3/8 16,4 15,0 10,7 15,6 16,2 23,8 13,8 13,1 13,2 14,3 14,0
ADK-083S 003608 3/8       16,4 15,0 10,7 15,7 16,2 23,9 13,8 13,1 13,2 14,3 14,0
ADK-0810MmS 003609 10       16,4 15,0 10,7 15,6 16,2 23,8 13,8 13,1 13,2 14,3 14,0
ADK-084 003610     12 1/2 25,7 23,5 16,7 24,5 25,3 37,3 21,5 20,5 20,6 22,4 21,9
ADK-084S 003611   1/2     26,8 24,5 17,5 25,6 26,4 39,0 22,5 21,4 21,5 23,3 22,9
ADK-0810MmS 003612 12       16,4 15,0 10,7 15,6 16,2 23,8 22,1 21,1 21,1 22,9 22,5
ADK-162 003613     6 1/4 8,0 7,3 5,2 7,6 7,8 11,6 6,7 6,4 6,4 6,9 6,8
ADK-163 003614     10 3/8 16,8 15,4 10,9 16,0 16,5 24,4 14,1 13,4 13,4 14,6 14,3
ADK-163S 003615 3/8       18,7 17,2 12,2 17,9 18,5 27,2 15,7 15,0 15,0 16,3 16,0
ADK-1610MmS 003616 10       18,7 17,1 12,2 17,8 18,5 27,2 15,7 15,0 15,0 16,3 16,0
ADK-164 003617     12 1/2 31,3 28,7 20,4 29,9 30,9 45,5 26,3 25,1 25,1 27,3 26,7
ADK-164S 003618   1/2     36,0 33,0 23,5 34,3 35,5 52,3 30,2 28,8 28,9 31,4 30,7
ADK-1612MmS 003619 12       32,3 29,6 21,1 30,8 31,9 47,0 27,1 25,9 25,9 28,2 27,6
ADK-165 003620     16 5/8 44,8 41,1 29,2 42,8 44,3 65,2 37,7 35,9 36,0 39,1 38,3
ADK-165S 003621   5/8     49,7 45,6 32,4 47,4 49,1 72,3 41,8 39,8 39,9 43,3 42,5
ADK-303 003622     10 3/8 17,7 16,2 11,5 16,9 17,5 25,7 14,9 14,2 14,2 15,4 15,1
ADK-304 003623     12 1/2 31,3 28,7 20,4 29,9 30,9 45,5 26,3 25,1 25,1 27,3 26,7
ADK-304S 003624   1/2     36,0 33,0 23,5 34,4 35,6 52,4 30,3 28,8 28,9 31,4 30,8
ADK-305 003626     16 5/8 52,6 48,2 34,3 50,2 52,0 76,6 44,2 42,1 42,2 45,9 45,0
ADK-305S 003627   5/8     52,8 48,4 34,4 50,4 52,1 76,8 44,3 42,2 42,4 46,0 45,1
ADK-307S 003628 22 7/8     66,3 60,7 43,2 63,2 65,4 96,4 55,7 53,0 53,2 57,8 56,6
ADK-414 003629     12 1/2 36,8 33,7 24,0 35,1 36,3 53,5 30,9 29,4 29,5 32,1 31,4
ADK-415 003632     16 5/8 58,6 53,7 38,2 55,9 57,8 85,2 49,2 46,9 47,0 51,1 50,0
ADK-415S 003633   5/8     63,0 57,7 41,1 60,1 62,2 91,6 52,9 50,4 50,5 54,9 53,8
ADK-417S 003634 22 7/8     77,9 71,4 50,8 74,3 76,9 113,3 65,4 62,4 62,5 67,9 66,6
ADK-757S 003635 22 7/8     105,5 96,7 68,8 100,7 104,2 153,5 88,6 84,4 84,7 92,0 90,1
ADK-759S 003636   1 1/8     117,2 107,4 76,4 111,8 115,7 170,4 98,4 93,8 94,0 102,1 100,1

Поглощающая способность по воде и кислоте

Модель Поглощающая способность по воде (грамм) Поглощающая способность по кислоте (грамм)
Температура жидкости 24 °C Температура жидкости 52 °C
R134a R22 R404A/ R507 R407C R410A R134a R22 R404A/ R507 R407C R410A
ADK-03 4,9 4,5 4,9 3,4 2,8 4,4 4 4,6 2,9 2,4 0,8
ADK-05 11,8 10,8 11,8 8,2 6,8 10,6 9,6 10,9 7 5,8 2,3
ADK-08 17,9 16,4 18 12,4 10,3 16,2 14,6 16,6 10,7 8,8 3,3
ADK-16 23 21 23,1 16 13,2 20,8 18,8 21,3 13,8 11,4 4,5
ADK-30 51,8 48,6 53,5 36,9 30,6 47,4 43,3 49,3 31,8 26,3 11,3
ADK-41 81,7 76,6 84,3 58,2 48,3 74,8 68,3 77,8 50,2 41,4 16,8
ADK-75 143,5 134,5 148,1 102,1 84,8 131,4 120 136,6 88,1 72,8 29,9

Влагопоглощение отвечает стандарту ARI 710 для R22 и определяется для значения точки равновесного влагосодержания в хладагенте (EPD) 60 ppm.
Согласно стандарту DIN 8949, значение EPD для других хладагентов равняется 50 ppm.

Номинальная рабочая производительность для следующих условий:

Хладагент Температура кипения Температура жидкости
R744 -40°C -10°C
R22, R134a, R404A, R407C, R410A, R450A, R507, R513A, R1234ze, R448A, R449A -15°C +30°C
Alco Controls
Жидкостная линия
