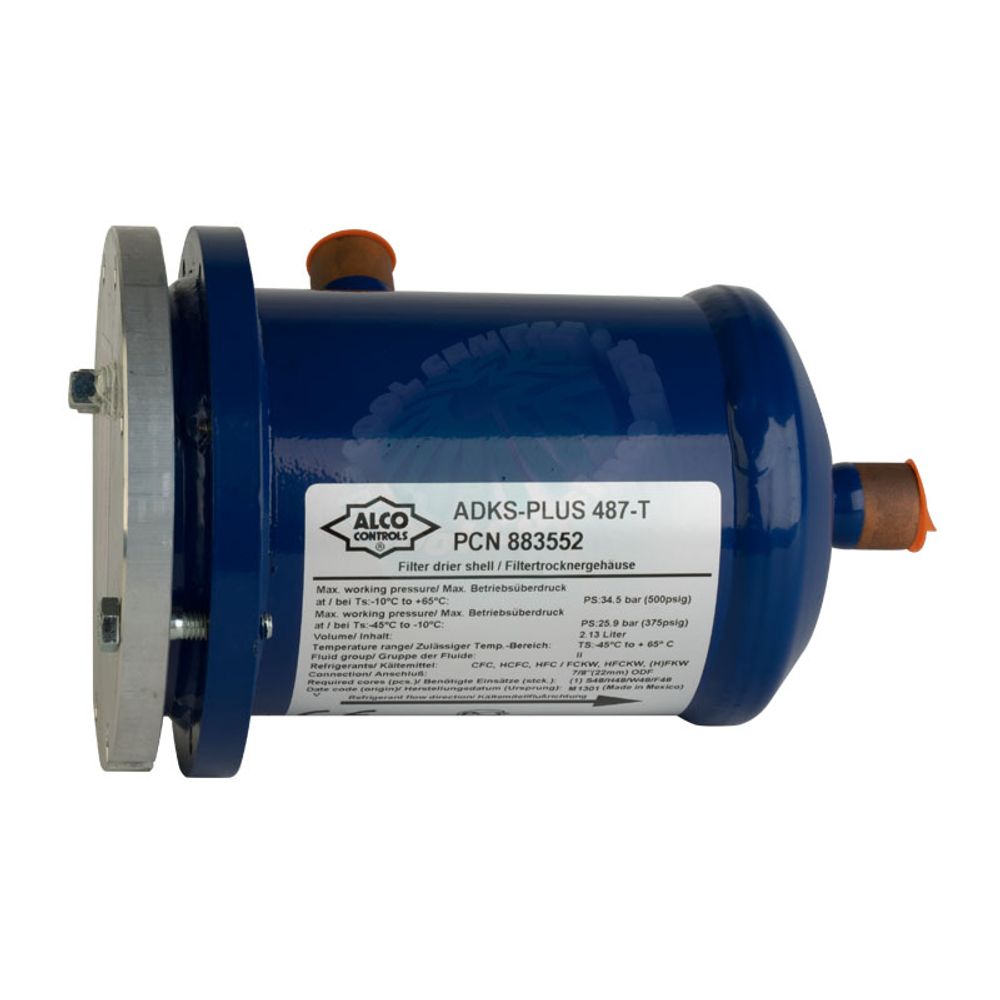

Разборные фильтры-осушители для жидкостных трубопроводов и трубопроводов всасывания, со сменными сердечниками.
Характеристики
-
Простота установки благодаря наличию фланцевой крышки с отверстием, изготовленной из коррозионностойкого алюминия
-
Медные фитинги ODF для облегчения пайки
-
Прочный стальной держатель сердечника (не пластик)
-
Удобная конструкция держателя сердечника, фланцевая крышка
-
Оптимальная производительность при малом падении давления
-
Диапазон рабочих температур TS: от -45 °C ... +65 °C
-
Макс. допустимое рабочее давление PS: 34,5 бар (от -10 °C ... +65 °C) 25,9 бар (от -45 °C ... -10 °C)
-
Маркировка CE по PED 97/23 EC
| Модель ADKS- Plus | № для заказа | Соединение под пайку/ODF | Номинальная производительность (кВт) | Количество сердечников S48, H48, W48, F48 | |||||||||||
| Падение давления 0,07 бар | |||||||||||||||
| (мм) | (дюйм) | R22 | R134a | R404A/R507 | R407C | R410A | R22 | R448A | R449A | R450A | R513A | R1234ze | |||
| Соответствует, кат. 1, процедура A | |||||||||||||||
| 485T | 883551 | 16 | 5/8 | 78 | 72 | 51 | 75 | 77 | 100 | 68 | 67 | 66 | 63 | 63 | 1 |
| 487T | 883552 | 22 | 7/8 | 145 | 133 | 95 | 138 | 143 | 182 | 126 | 124 | 122 | 116 | 116 | |
| 489T | 883553 | 1 1/8 | 204 | 187 | 133 | 195 | 202 | 262 | 178 | 174 | 172 | 163 | 164 | ||
| 4811T | 883554 | 35 | 1 3/8 | 285 | 261 | 186 | 272 | 281 | 355 | 248 | 243 | 239 | 228 | 228 | |
| 4813ТМм | 883836 | 42 | 310 | 284 | 202 | 196 | 306 | 390 | 270 | 265 | 260 | 248 | 249 | ||
| 4817 | 882603 | 54 | 2 1/8 | Преимущественно для трубопроводов всасывания | |||||||||||
| 967T | 883555 | 22 | 7/8 | 159 | 146 | 104 | 152 | 157 | 199 | 139 | 136 | 134 | 127 | 128 | 2 |
| 969T | 883556 | 1 1/8 | 250 | 229 | 163 | 239 | 247 | 300 | 218 | 214 | 210 | 200 | 201 | ||
| 9611T | 883557 | 35 | 1 3/8 | 305 | 279 | 199 | 291 | 301 | 402 | 266 | 260 | 256 | 244 | 245 | |
| 9613T | 883558 | 1 | 350 | 321 | 228 | 334 | 345 | 470 | 305 | 299 | 294 | 280 | 281 | ||
| 9613T Мм | 883559 | 42 | 355 | 325 | 231 | 339 | 350 | 480 | 309 | 303 | 298 | 284 | 285 | ||
| 9617 | 887215 | 54 | 350 | 321 | 228 | 334 | 345 | 470 | 305 | 299 | 294 | 280 | 281 | ||
| 1449T | 883560 | 1 1/8 | 252 | 231 | 165 | 241 | 249 | 313 | 220 | 216 | 212 | 202 | 202 | 3 | |
| 14411T | 883561 | 35 | 1 3/8 | 351 | 322 | 229 | 335 | 347 | 438 | 306 | 300 | 295 | 281 | 282 | |
| 14413T | 883562 | 1 5/8 | 354 | 325 | 231 | 338 | 350 | 482 | 309 | 303 | 298 | 284 | 284 | ||
| 14413T Мм | 883563 | 42 | 360 | 330 | 235 | 343 | 355 | 490 | 314 | 307 | 302 | 288 | 289 | ||
| 14417T | 883564 | 54 | 2 1/8 | 420 | 385 | 274 | 401 | 415 | 560 | 366 | 359 | 353 | 336 | 337 | |
| Соответствует, кат. II, процедура D1 | |||||||||||||||
| 19211T | 883565 | 35 | 1 3/8 | 358 | 328 | 233 | 342 | 353 | 440 | 312 | 306 | 301 | 287 | 287 | 4 |
| 19213T | 883566 | 1 5/8 | 395 | 362 | 258 | 377 | 390 | 506 | 344 | 337 | 332 | 316 | 317 | ||
| 19213T Мм | 883567 | 42 | 400 | 366 | 261 | 382 | 395 | 510 | 349 | 342 | 336 | 320 | 321 | ||
| 19217T | 883568 | 54 | 2 1/8 | 430 | 394 | 281 | 411 | 425 | 567 | 375 | 368 | 361 | 344 | 345 | |
Номинальная производительность (Qn) приведена для следующих условий:
| Хладагент | Температура кипения | Температура жидкости |
| R744 | -40°C | -10°C |
| R22, R134a, R404A, R407C, R410A, R450A, R507, R513A, R1234ze R448A, R449A | -15°C | +30°C |
