Приточная установка Колибри-500 EC

165 000 р.
остались вопросы?
Отправьте нам свой вопрос, отзыв или пожелание
написать
информация о доставке
Описание

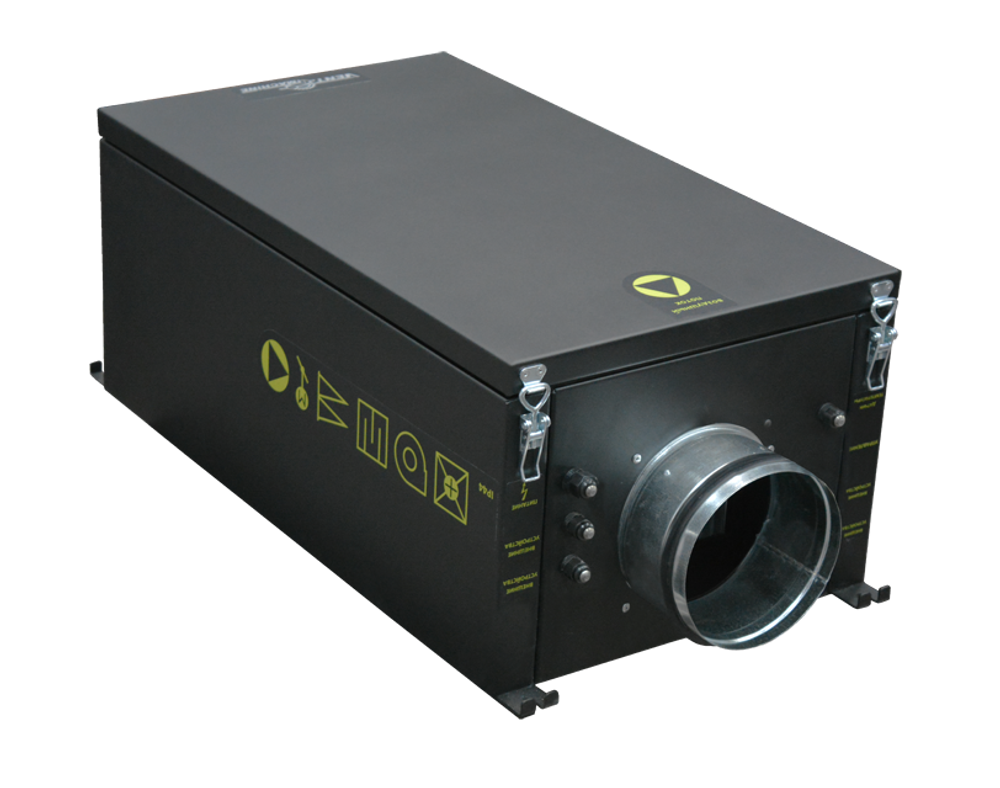

Приточная установка Колибри 500 ЕС

Приточная установка Колибри-500 ЕСВ этом разделе каталога интернет-магазина ГК «РегулВент» вы сможете купить приточную установку Колибри 500 ЕС. Оборудование предназначено для принудительной подачи свежего, очищенного и подогретого воздуха с улицы. Доступно два варианта комплектации — с автоматикой Zentec или GTC. Наша компания осуществляет профессиональную установку Колибри 500 ЕС в Москве и Московской области. Мы являемся официальным дилером бренда Ventmachine, потому предлагаем минимальные цены на все модели. Подробности спрашивайте у нашего консультанта по указанному номеру телефона.

Что представляет собой Колибри 500 EC?

Колибри 500 EC — это модульная система приточной вентиляции для обслуживания жилых и офисных помещений с производительностью до 500 м3/час. Представляет собой комплект оборудования в едином корпусе, который монтируется на улице. Модуль служит для подготовки уличного воздуха (очистка, подогрев) и принудительной подачи в здание. Это позволяет обеспечить жилые и рабочие зоны свежим, чистым и комфортным воздухом без проветривания через окна, без шума, сквозняков, пыли.

Установка состоит из следующих ключевых компонентов:

  1. Корпус — отличается своей компактностью, защищён от агрессивного воздействия окружающей среды.
  2. Калориферный нагреватель — германского производства, керамический, предназначен для подогрева уличного воздуха до комфортной для помещений температуры.
  3. Вентилятор центробежный — типа ЕС, предназначен для принудительной подачи уличного подготовленного воздуха в обслуживаемое помещение.
  4. Пылевой фильтр — сменного типа, выполненный по стандарту EU4, улавливает крупные частицы, пыль, пыльцу и различные аллергенные вещества.
  5. Воздушный клапан — служит для управления приточной вентиляцией, работает от электропривода швейцарского производства.
  6. Канальный датчик температуры — предназначен для измерения и последующего отображения на дисплее автоматики текущей температуры воздуха.
  7. Автоматика — установка может комплектоваться системой управления и контроля двух типов — Zentec или GTC, которые различаются визуально, доступными функциями, возможностями программирования оборудования.

Подробная схема устройства приточной установки Колибри-500 ЕС

Работает приточная установка по следующему принципу. За счёт тяги, создаваемой центробежным вентилятором, воздух затягивается внутрь корпуса с улицы. Сначала поток проходит через пылевой фильтр EU4, где очищается от пыли и других загрязнений. Далее воздух поступает в секцию с нагревательным элементом, где подогревается до заданной автоматикой температуры. Подготовленный воздух через приточный клапан и канал в стене здания подаётся с выбранной производительностью в помещение.

Общие особенности и функции

График производительности приточной вентиляции Колибри-500 ЕСПриточная вентиляционная система Колибри 500 EC производства Ventmachine отличается следующими особенностями и функциями:

  • Высокая производительность, которая регулируется в диапазоне 125…500 м3/час.
  • Самые компактные размеры среди установок аналогичного типа.
  • Отсутствие шума в помещении.
  • Интуитивно понятная система управления с многочисленными функциями.
  • Экономичные и безопасные керамические нагреватели.
  • Поддержание температуры воздуха в автоматическом режиме независимо от комплектации.
  • Современный вентиляторный блок на снижающих вибрации и шум амортизаторах.
  • Автоматический приточный клапан, который сам закрывается в случае обесточивания электроники.
  • Дистанционное управление (в комплектации с автоматикой GTC).
  • Полная защита от внешних факторов — ветра, дождя, снега.
  • Удобный для смены пылевой фильтрующий элемент.
  • Тепло- и звукоизолированный пенополиуретаном корпус.
  • Простота монтажа.

Модификации

  Zentec GTC
Модель K500.220.ZENTEC K500.380.ZENTEC K500.220.GTC K500.380.GTC
Напряжение питания, В/Гц 1 фаза
220-230/50-60
3 фазы
380-400/50-60
1 фаза
220-230/50-60
3 фазы
380-400/50-60

Характеристики

K500.220в.ZENTEC
(K500.220в.GTC)
Мощность нагревателей, кВт 4 (две ступени, 2+2 кВт)
Кабель электропитания, мм² 3 × 2,5
Рекомендованный автоматический выключатель для электропитания 25А
K500.380в.ZENTEC
(K500.380в.GTC)
Мощность нагревателей, кВт 4 (без ступеней)
Кабель электропитания, мм² 5 × 1,5
Рекомендованный автоматический выключатель для электропитания 16А
Производительность, м³/час 125 - 500
Уровень шума на выходе, dBA 30 - 37
Степень очистки воздуха Пылевой фильтр EU4
Класс защиты IP 44
Габаритные размеры, мм 773 × 394 × 294
Вес, кг 20
Размещение Внутреннее / Наружное
Монтажное положение Без ограничений
Интервал задания температуры приточного воздуха, °C +10...+30
Управление внешним устройством ~ 220/230В, 2А
Кабель пульта управления UTP 2 × 2 × 0,5
(две витые пары)
Условия эксплуатации: Температура наружного воздуха, °С -26 / +50
Режим работы Непрерывный
Комплект автоматики ZENTEC GTC
Количество скоростей вентилятора 7 10
Подключение внешнего/вытяжного ЕС-вентилятора check check
Подключение внешнего датчика СО2 / RH cross check
Подключение внешнего ККБ cross check
Датчик влажности воздуха в пульте cross check
Индикация температуры наружного воздуха cross check
Индикация комнатной температуры воздуха cross check
Подключение к «Умному дому» (RS485) check check
Таймер check check

Приточная вентиляция Колибри 500 ЕС позволит обеспечить проветривание помещений до 200 м2 без открывания окон, шума и пыли с улицы, а также без сквозняков. Возможно использование одной установки для обслуживания нескольких смежных комнат через систему воздуховодов.

Варианты комплектации

Автоматика GTC и Zentec для установки Колибри-500 ЕС

Модель Колибри 500 ЕС возможно укомплектовать автоматикой управления двух типов:

  1. Zentec — более простая и недорогая автоматика, с минимальным набором функций, монохромным дисплеем и понятным управлением.
  2. GTC — продвинутая автоматика с полным набором функций, цветным информативным дисплеем, пультом дистанционного управления и расширенными возможностями программирования.

Автоматика типа Zentec в тандеме с Колибри 500 — это:

  • переключение производительности вентиляторного блока;
  • автоматическая регуляция подогрева воздуха по заданным пользователем параметрам;
  • индикация степени загрязнённости фильтрующего элемента;
  • защита от перегрева;
  • плавное включение нагревательных секций во избежание просадок по питанию;
  • работа по программируемому таймеру;
  • автономное питание электроники до 7 часов в случае перебоев с электроэнергией;
  • функция «Понижение скорости», когда на улице слишком холодно;
  • функция «Рестарт» с сохранением всех введённых настроек;
  • возможность совместной работы с внешними климатическими устройствами типа увлажнителей воздуха, вытяжек, активных фильтров, противопожарных систем.

Автоматика типа GTC в сочетании с Колибри 500 ЕС имеет все вышеперечисленные функции, плюс:

  • цветной сенсорный дисплей;
  • больше информации на дисплее;
  • доступны настройки яркости, звуков и прочего;
  • русский интерфейс;
  • встроенный датчик температуры;
  • встроенный инфракрасный порт;
  • элегантный дизайн;
  • возможность отображения наглядного графика температур воздуха за определённый период времени;
  • функция «Северный старт», которая обеспечивает плавное наращивание скорости вентилятора, когда на улице низкая минусовая температура;
  • автоматический вывод телефона аварийной службы, что поможет быстрее сориентироваться при возникновении внештатной ситуации (номер вводится пользователем самостоятельно, либо при помощи специалиста, осуществляющего монтажные работы);
  • возможность подключения к большинству систем типа «умный дом», которые функционируют по распространённому на сегодня протоколу Modbus RTU.
Тип автоматики Zentec GTC
Пульт управления
Тип дисплея Монохромный, 3.5" Цветной, сенсорный, 3.5‛, 320х240
Пользовательское меню "настройки" (яркость экрана, звуки, включение/отключение функций, реакция системы на аварийные сигналы, настройка отображения графиков, язык интерфейса). cross check
Язык интерфейса Английский Английский / Русский
Основные функции автоматики
Переключение скоростей вентилятора check check
Автоматическое регулирование мощности электрокалорифера для нагрева воздуха до заданной температуры в диапазоне от +10°С до +30°С check check
Контроль загрязненности воздушного фильтра check check
Защита от перегрева калорифера check check
Ступенчатое подключение нагревательных секций калорифера для уменьшения "бросков" тока в процессе терморегулирования check check
Контроль состояния датчиков на обрыв и короткое замыкание check check
Подключение к системе "умный дом" *
по стандартному протоколу Modbus RTU
check check
Таймер check
Недельный, до 9 многозначных команд (день недели, скорость, температура, время, вкл/выкл)
check
Недельный, до 4-х многозначных (скорость, температура, вкл/выкл) команд в сутки
Автономное питание часов check
до 7 часов
check
Отображение графика изменения температур в процессе функционирования установки cross check
Функция "Северный старт" - последовательное увеличение скорости вентилятора от первой до заданной при включении установки. Актуальна при низких температурах входящего воздуха. cross check
Функция "Понижение скорости". В холодное время года мощность калорифера может оказаться недостаточной для поддержания заданной температуры. В этом случае скорость вентилятора будет автоматически снижаться до тех пор, пока температура на выходе приточной установки не поднимется до заданной. check check
Функция "Рестарт" - "Автоматический запуск системы". При сбое и восстановлении питания приточная установка начнет работать в том же режиме, в котором она находилась до отключения питания. check check
Возможность подключения внешнего устройства.
U=220V, Imax=1A
Контроллер имеет выходы для управления вытяжной установкой, активными внешними фильтрами (фотокаталитический, электростатический и др.), канальным увлажнителем и другими внешними устройствами.
check check
Возможность управления внешним/вытяжным ЕС-вентилятором check check

На дисплее автоматики GTC отображается информация о температуре воздуха в комнате, на улице и подготовленного нагревателем, текущее время, режим работы вентилятора, относительная влажность воздуха (при наличии датчика, устанавливаемого опционально), таймер режима работы. Также предусмотрена индикация степени засорённости фильтрующего элемента.

Монтаж

Габариты установки Колибри-500 ЕСОборудование этого класса рассчитано на наружную (уличную) установку. Блок крепится на внешней стене здания на специальные кронштейны. Возможен монтаж на вентилируемом фасаде. Для подачи подготовленного воздуха в обслуживаемое помещение в стене пробуривается отверстие и прокладывается воздуховодный канал. Если один прибор рассчитывается на два и более смежных помещений, обустраивается сеть воздуховодов. Весь процесс монтажа Колибри 500 занимает в среднем 1…2 часа. Стоимость оценивается по фиксированному тарифу, и варьируется в зависимости от условий (этажности здания, типа фасада, толщины стен и т. д.). Детали спрашивайте у нашего специалиста.

После установки и подключения к сетевому питанию производится первый запуск приточной вентиляции, проверка всех доступных в комплектации режимов работы. При необходимости специалистом проводится вводный инструктаж — как настраивать, включать, выключать, программировать прибор, менять фильтр.

Как заказать Колибри 500 ЕС в Москве с установкой?

Чтобы заказать по минимальной цене у официального дилера приточную установку Колибри 500 EC с автоматикой Zetec или GTC, обратитесь в компанию ГК «РегулВент». Позвоните по номеру телефона +7 (495) 215-01-17, или оформите заказ подходящей вам конфигурации в каталоге нашего интернет-магазина. Осуществляем профессиональную установку бытовых приточных систем вентиляции и кондиционирования в Москве и Московской области.
