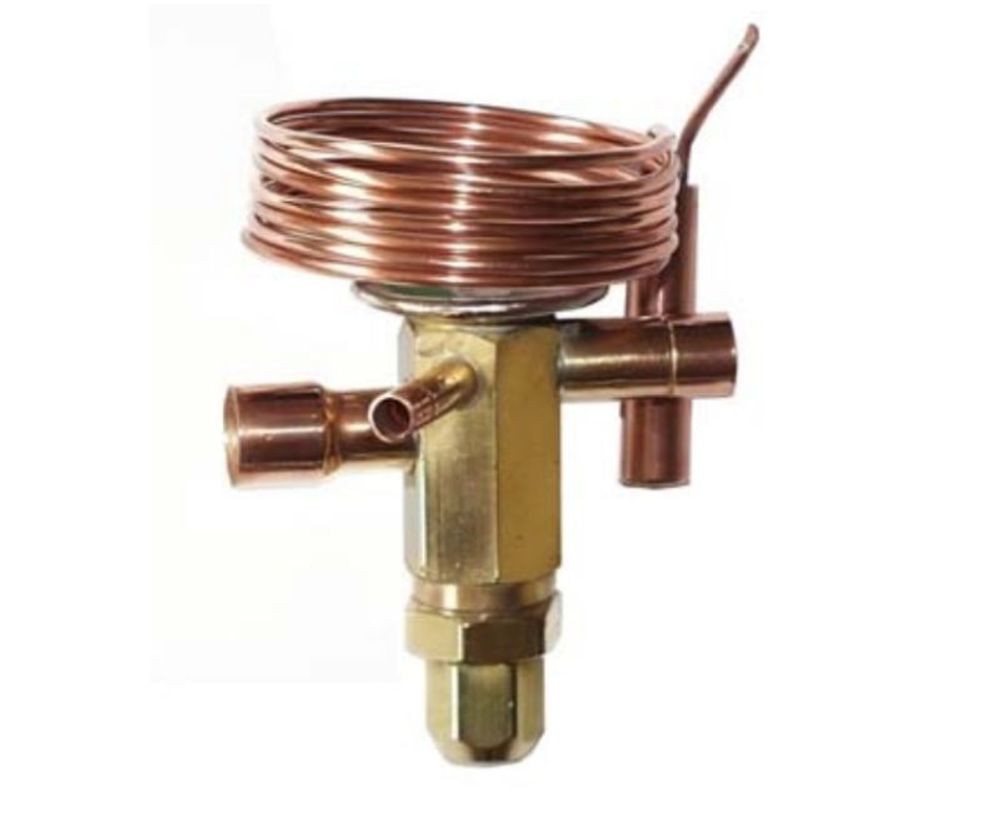

Терморегулирующий вентиль (ТРВ) TX3 (Alco Controls)

Артикул: 801778M
Цена по запросу
остались вопросы?
Отправьте нам свой вопрос, отзыв или пожелание
написать
информация о доставке
Описание
Отзывы
CAPTCHAОбновить изображение

Перед публикацией отзывы проходят модерацию

Отзывов нет

Характеристики:

  • Герметичная конструкция с соединениями под пайку
  • Внутреннее или внешнее выравнивание
  • Внешняя регулировка перегрева
  • Большая диафрагма позволяет исключить негативные воздействия на ТРВ и обеспечивает более плавное регулирование
  • Небольшой размер
  • Модели со встроенным обратным клапаном позволяют отказаться от внешнего обратного клапана в тепловом насосе
  • Длина капиллярной трубки 1,5 м
  • PS: 45 бар. TS: -45 ... +120°C TX3

Стандартное значение MOP

MOP (бар)  Максимальное значение температуры кипения
R134a  R22  R407C  R410A
2,3
3,3 +11°C
6,4   +13°C  +14,5°C
12,9       +17°C

Таблица подбора (R134a)

Номинальная производи-тельность  без MOP  со стандартным MOP  Выравнивание  Вход x выход Переходник под пайку/ODF
Модель  № для заказа  Модель  № для заказа
1,8 TX3-M02  801766M  TX3-M12  801778M  Внутр.  1/4” x 3/8”
2,8 TX3-M03  801767M      Внутр.  1/4” x 3/8”
4 TX3-M04  801768M      Внутр.  3/8” x 1/2”
2,8 TX3-M23  801770M  TX3-M33  801782M  Внеш. 1/4”  1/4” x 3/8”
4 TX3-M24  801771M  TX3-M34  801783M  Внеш. 1/4”  3/8” x 1/2”
6,1 TX3-M25  801772M  TX3-M35  801784M  Внеш. 1/4”  3/8” x 1/2”
8,3 TX3-M26  801773M  TX3-M36  801785M  Внеш. 1/4”  3/8” x 1/2”
10,2 TX3-M27  801774M  TX3-M37  801786M  Внеш. 1/4”  1/2” x 5/8”
12,1 TX3-M28  801775M  TX3-M38  801787M  Внеш. 1/4”  1/2” x 5/8”
16,5 TX3-M29  801776M  TX3-M39  801788M  Внеш. 1/4”  1/2” x 5/8”

Таблица подбора (R410A)

Номинальная производи-тельность  без MOP  со стандартным MOP  Выравнивание  Вход x выход Переходник под пайку/ODF
Модель  № для заказа  Модель  № для заказа
6,3     TX3-Z34  801944M  Внеш. 1⁄4”  3/8” x 1/2”
9,4     TX3-Z35  801945M  Внеш. 1⁄4”  3/8” x 1/2”
12,9     TX3-Z36  801946M  Внеш. 1⁄4”  3/8” x 1/2”
15,8     TX3-Z37  801947M  Внеш. 1⁄4”  1/2” x 5/8”
18,8     TX3-Z38  801948M  Внеш. 1⁄4”  1/2” x 5/8”

Таблица подбора (R407C)

Номинальная производи-тельность  без MOP  со стандартным MOP  Выравни-вание  Вход x выход Переходник под пайку/ODF
Модель  № для заказа  Модель  № для заказа
0,9 TX3-N01  801813M      Внутр. 1/4” x 3/8”
3,9     TX3-N13  801828M  Внутр. 1/4” x 3/8”
2,5 TX3-N22  801818M      Внеш. 1⁄4”  1/4” x 3/8”
3,9 TX3-N23  801819M  TX3-N33  801832M  Внеш. 1⁄4”  1/4” x 3/8”
5,6 TX3-N24  801820M  TX3-N34  801833M  Внеш. 1⁄4”  3/8” x 1/2”
8,4 TX3-N25  801821M  TX3-N35  801834M  Внеш. 1⁄4”  3/8” x 1/2”
11,6 TX3-N26  801822M  TX3-N36  801835M  Внеш. 1⁄4”  3/8” x 1/2”
14,2 TX3-N27  801823M  TX3-N37  801836M  Внеш. 1⁄4”  1/2” x 5/8”
16,9 TX3-N28  801824M  TX3-N38  801837M  Внеш. 1⁄4”  1/2” x 5/8”
23     TX3-N39  801838M  Внеш. 1⁄4”  1/2” x 5/8”

Таблица подбора (R407C) для тепловых насосов

Номинальная производительность  без MOP  со стандартным MOP  Выравнивание  Вход x выход Переходник под пайку/ODF
Модель  № для заказа  Модель  № для заказа
3,9 TX3-N63  806801M  Регулируемый, со встроенным обратным клапаном и специальной жидкостной заправкой; для тепловых насосов  Внеш. 1⁄4”  1/4” x 3/8”
8,4 TX3-N65  806803M  Внеш. 1⁄4”  1/4” x 3/8”
11,6 TX3-N66  806804M  Внеш. 1⁄4”  3/8” x 1/2”
14,2 TX3-N67  806805M  Внеш. 1⁄4”  1/2” x 5/8”
16,9 TX3-N68  806806M  Внеш. 1⁄4”  1/2” x 5/8”
23 TX3-N69  806807M  Внеш. 1⁄4”  1/2” x 5/8”

Номинальная производительность (Qn) приведена для следующих условий:

Хладагент  Температура кипения  Температура конденсации  Переохлаждение
R407C  +4 °C насыщ. пар  +38 °C насыщ, жидк,  1K
остальные  +4°C
