Описание
Описание
Виброопоры EM находят широкое применение для виброизоляции различного промышленного оборудования: вентиляторы, станки, компрессоры, холодильное оборудование и др.
Конструкция

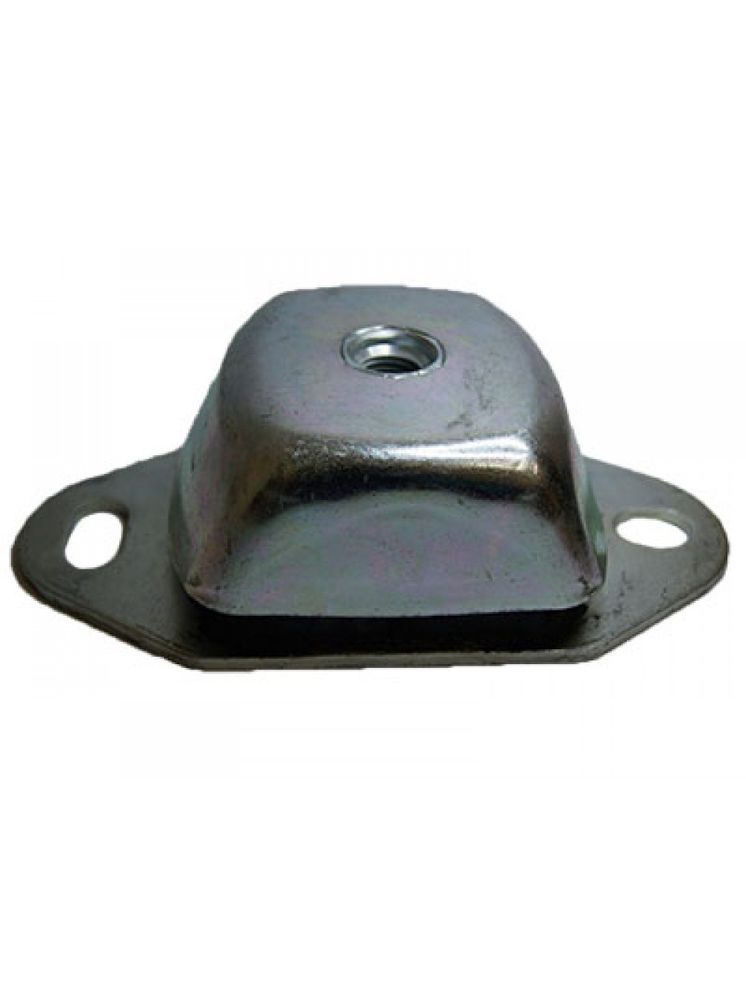

Виброопора EM сосотоит из: оцинкованного металлического корпуса, основания и резиной между ними, крепление к полу, резьба в крышке под шпильку. Собственная частота при максимальной нагрузке 8 Гц.
Свойства
Свойства виброопоры EM:
- активная и пассивная виброизоляция и шумоизоляция,
- смягчение ударных нагрузок,
- прочная конструкция,
- защита от коррозии.
Материалы
- эластомерная часть изготовлена из натуральной резины NR с высокими показателями по эластичности и устойчивостью к маслу,
- металлическая часть изготовлена из оцинкованной стали ST23.
Комплект поставки
Базовая комплектация: виброопора без крепежной шпильки.
Таблица типоразмеров виброопор EM
| Тип | A, мм | g, мм | H, мм | a, мм | E, мм | F, мм | d, мм | b, мм | Максимальная нагрузка, кг |
Статическое смещение при максимальной нагрузке, мм |
|---|---|---|---|---|---|---|---|---|---|---|
| EM 0.45 | 60 | M12 | 38 | 100 | 60 | 120 | 11х14 | 11х14 | 40 | 4,0 |
| EM 0.55 | 88 | 4,0 | ||||||||
| EM 0.65 | 120 | 4,0 | ||||||||
| EM 1.45 | 75 | M16 | 50 | 140 | 75 | 183 | 20х13 | 13х30 | 145 | 5,0 |
| EM 1.55 | 190 | 5,0 | ||||||||
| EM 1.65 | 305 | 5,0 | ||||||||
| EM 2.45 | 80 | M20 | 70 | 182 | 112 | 230 | 25х18 | 18х33 | 350 | 6,0 |
| EM 2.55 | 500 | 5,6 | ||||||||
| EM 2.65 | 700 | 5,5 |
