Канальные фанкойлы Dantex конструктивно повторяют технологию охлаждение воздуха сплит-системами.
Задача устройства
Предназначение фанкойла – поддержание заданной пользователями температуры помещения. Решается задача просто: циркулирующий через фанкойл воздух, охлаждается/подогревается. Технология процесса выглядит следующим образом:
- вентилятор устройства забирает воздух из помещения и прогоняет через теплообенник, который и добавляет калорий этому потоку или забирает, если нужно охладить;
- теплообменник выполняет функцию подогрева/охлаждения посредством воды/рабочей жидкости, циркулирующей через него;
- циркулирующая через фанкойл вода/рабочее тело охлаждается/подогревается чиллером.
Откуда берется вода
Любой теплообменник, отбирающий тепло циркулирующего через него воздуха, становится поверхностью, конденсирующей воду. Температура теплообменника такова, что охлаждаемый воздух начинает выделять излишки влаги.
Откуда они берутся?
В физике есть понятие «точка росы», которое объясняет появление росы на траве, других поверхностях после ночного понижения температуры летом. Воздух всегда содержит пары воды, содержание которой подчиняется температурной зависимости: больше температура – меньше воды, меньше температура – больше воды. Если быстро охлаждать воздух, то концентрация воды превысит предел и из воздуха выделятся лишние объемы жидкости.
Как собирать дренаж

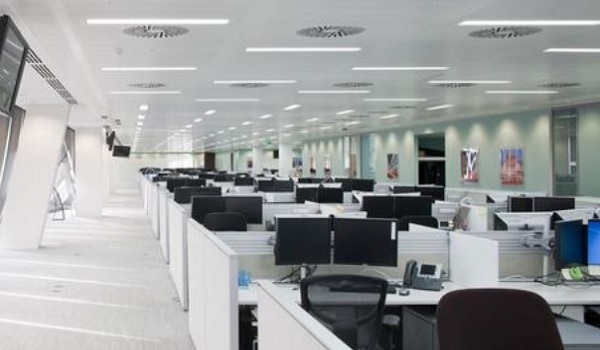

С бытовыми сплит-системами все просто – трубка дренажа выводится на улицу. Для канальных фанкойлов такая технология невозможна. Ведь в помещениях, охлаждаемых фанкойлами, установлено множество этих климатических устройств.
Собственно, Dantex, выпускающий канальные фанкойлы, предусматривает отвод конденсата от моделей.
Например, 1-поточный DF-300 кассетной линейки имеет дренажный насос, способный поднимать конденсат на 750 миллиметров. Холодопроизводительность этой модели 3~5 киловатт. Организуя отвод конденсата, специалисты определяют его образование из соотношения: 1 киловатт холодопроизводительности – это 0.4~0.8 литра воды ежечасно. То есть, линейка DF-300 – единичный фанкойл – будет давать 1.2~4.0 литра воды ежечасно. Учитывая это, конструкторы предусмотрели соединение поддона фанкойла с внешней системой, через которую будет собираться конденсат от нескольких фанкойлов, через выходной дренажный патрубок, который защищен полимерными покрытиями EVA и LDPE и адаптирован под резьбовое присоединение «3/4"».
Аналогичные патрубки предусмотрены для 4-поточных DF-600 кассетной линейки, которые, имея холодопроизводительность 13 киловатт (max), могут выдавать 10 литров конденсата ежечасно.
Расчет общей магистрали дренажа
Следует отметить, что даже проектировщики дренажных систем не утруждают себя гидравлическими расчетами, а пользуются табличными данными. Для ориентировочного определения сечения трубы коллективного отвода конденсата обычно пользуются двумя табличками:
- первая:
- вторая:
Например, требуется рассчитать диаметр общей трубы, если на этаже смонтируют 18 фанкойлов, имеющих суммарную холодопроизводительность 72 киловатта. Требуемое значение диаметра определяется по пересечению близлежащих параметров (ближайшее по количеству – 16 фанкойлов, а по холодопроизводительности – 64 киловатта). Взяв с запасом, получим диаметр общей трубы – 32 миллиметра.
Трудности аналитического расчета
Расход дренажа по таблицам или удельным мощностям фанкойлов дает усредненные объемы конденсируемой воды. Последние могут также приводиться в границам минимальных/максимальных расходов.
В реальных условиях – все сложнее:
- влажность воздуха помещения постоянно меняется под воздействием внешних факторов – начался дождь и влажность повышается, наступил солнечный полдень и влажность понизилась, понизилась температура и образование конденсата интенсифицировалось;
- число работающих фанкойлов, их нагрузки также могут меняться – из офиса ушли люди, выключив систему, или в полдень система особенно загружена повышением температуры наружного воздуха;
- фанкойлы, расположенные в различных помещениях, используются по-разному.
Вышеперечисленные факторы демонстрируют вероятностную картину, которую невозможно точно предсказать. Поэтому инженеры, рассчитывающие суммарный дренаж, пользуются формулами, содержащими коэффициенты, учитывающие особенности использования фанкойлов на характерных объектах.
Метод расчета дренажа очень напоминает определение электрических нагрузок, цехов, заводов, других объектов, для чего используют удельные нагрузки в конкретных отраслях. Определившись с общей картиной, проектировщики начинают работать с формулами, содержащими коэффициенты участия оборудования, коэффициенты максимума. Все коэффициенты – суть усредненные величины, характерные для отдельных технологий.
