Монтаж сплит-систем специалистами – оптимальное решение. Монтажники компании располагают необходимым инструментарием: технологическими картами, адаптированными под различные бренды, специальным инструментом, уникальным оборудованием, комплектующими, расходниками.
Где установить блоки
Специалист, выслушав предложения заказчика, внесет коррективы, диктуемые технологической картой.

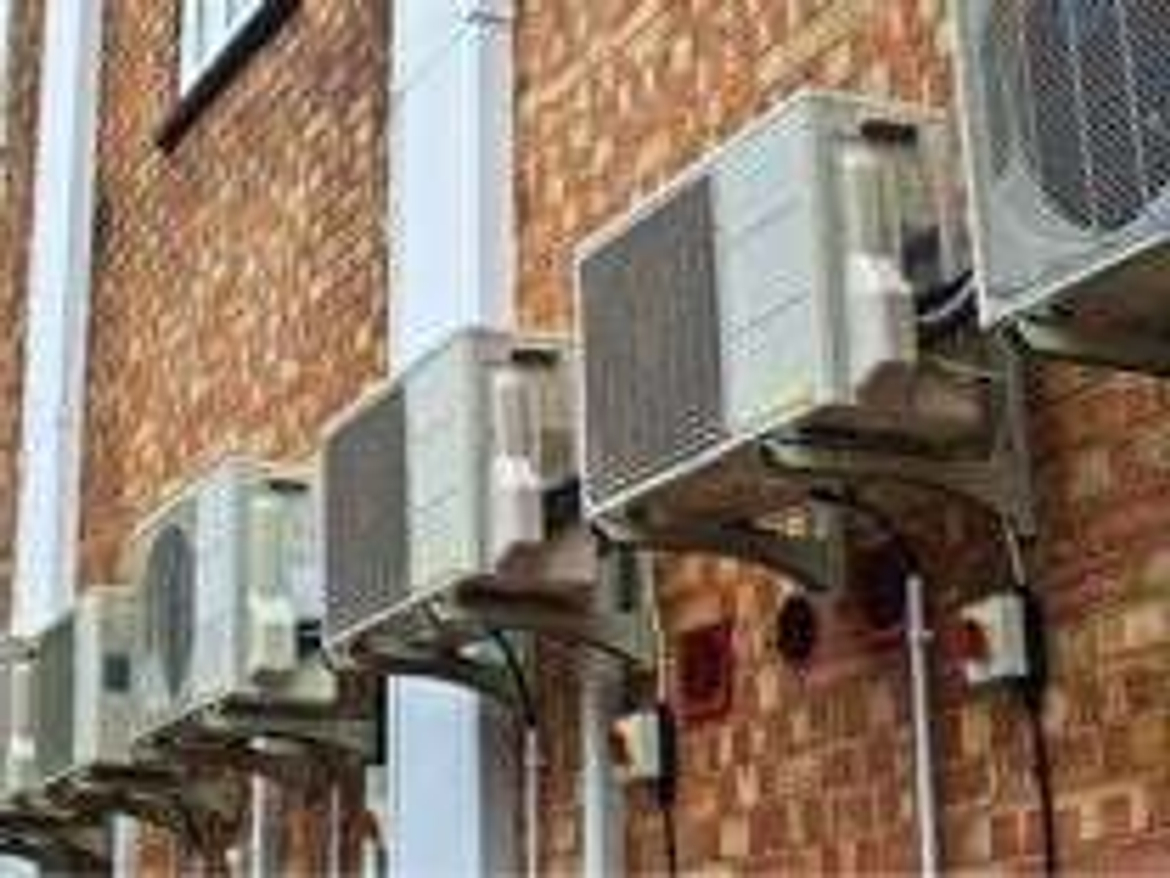

Традиционное расположение наружного блока для многоэтажки – под окном, сбоку, на балконе или лоджии. Боковое расположение, подскажет мастер, иногда требует согласования соседей. Лоджия может оказаться «жарким местом», усложняющим эксплуатацию кондиционера, снижающим эффективность системы. Блоки первых этажей желательно располагать повыше.
Конструкция стен коттеджа диктует свои особенности монтажа – проектировщиками сформирована база типовых решений: спецкрепеж, эстетичные кронштейны, адаптируемые под дизайн фасада.
С внутренним блоком либо блоками – несколько проще. Учитывается предпочтительность направления потока охлажденного воздуха – затем габариты блока вписываются в «прямоугольник минимальных расстояний»:
- 150 миллиметров до потолка;
- 300 миллиметров до торца;
- 150 миллиметров до преграды потоку воздуха.
Принятые решения могут потребовать корректировки – некоторые бренды оговаривают:
- минимальное межблочное расстояние;
- максимальное межблочное расстояние;
- некоторые допускают установку «спина к спине».
Стандартный набор монтажника
Чемоданчик монтажника впечатлит любого «домашнего умельца».
Там имеется:
- мощный перфоратор, пробивающий наружные стены, перегородки;
- дрель, обеспечивающая монтаж;
- компактный труборез, развальцовщик, риммер;
- вакуумный насос;
- строительный уровень;
- индикатор внутренней электропроводки;
- множество другого уникального инструмента.
Есть и материальный чемоданчик – там находится:
- кабельно-проводниковый набор;
- медные бесшовные трубки разных диаметров;
- каучуковая теплоизоляция;
- дренажная трубка;
- дюбели, анкеры, болты;
- многое другое.
Кронштейны, гарантирующие трехкратный запас прочности, обходятся без чемоданчиков.
Пред монтажная подготовка
Самый грязный этап – сверление наружной стены, перегородок, отверстий под закладные. Техкарта монтажника требует предварительной проверки мест сверления индикатором внутренней проводки.
Внутренний блок комплектуется стандартными закладными, облегчающими навеску сплит-системы. Горизонтальность навески блока обеспечивается разметкой мест крепления с использованием строительного уровня.
Балконный наружный блок – самое простое решение. Остальные варианты – смотри выше – могут потребовать альпинистского снаряжения на всех этапах монтажа: сверление отверстий под закладные кронштейнов, монтаж кронштейнов, крепление блока, подключение коммуникаций.
Заметим, отверстие под последние, сверлится после уточнения взаиморасположения блоков. Диаметр отверстия диктуется прокладываемым набором трубопроводов, кабелей, проводов. Уклон оси отверстия определяется расположением блоков. Применяемые закладные, болты, крепеж оговорены техкартой.
Подготовка соединителей блоков
Заготавливаются медные трубки, электрокабель, дренаж, другие соединители требуемой длины. Торцы медных трубок зачищаются от заусенцев, трубки продуваются, подвергаются развальцовке. Тело трубок защищается теплоизоляцией по всей длине: места стыковки – бандажируются скотчем. Подготовленные трубки закрываются заглушками – проталкивание через отверстие несущей стены сулит загрязнение строительной пылью.
Подготовка кабеля, провода значительно проще – концы освобождаются от изоляции, зачищаются. Подготовленные жилы вставляются в наконечники. Последние обжимаются. Операция гарантирует надежный контакт – клеммники блоков рассчитаны на определенные наконечники.
Вальцвание, заметим, отдельная история, требующая специальной оснастки. Главная задача – формирование ворончатой конфигурации оконечной части трубки. Сформированный конус последней должен сопрягаться со стыковочным патрубком блока. Герметичность соединения гарантирует от утечки фреона.
Собственно, развальцовка ведется конусообразным инструментом: трубка зажимается кондуктором отверстием вниз – мельчайшие частички металла, образуемые вальцевателем, не загрязнят ее. Длина участка, подвергаемого развальцовке, регламентируется техкартой.
Заметим, простое решение дренажа – пусть висит свободно – может осложнить жизнь. Например, нижние соседи, наслушавшись ночной капели по отливу, могут потребовать исправить положение. Самый дорогой вариант корректировки дренажа – вызов альпинистов. Капель, не беспокоя соседей, может начать разрушать кирпичную кладку – здесь доработки дренажа потребует эксплуатирующая организация. Порча отмостки здания вашим кондиционером тоже опечалит коммунальщиков. Все варианты чреваты допфинансированием.
Прокладка коммуникаций
Подготовленные трубки, проводники, дренаж, прокладываемые снаружи, внутри квартиры, должны выглядеть эстетично. Последнее достигается аккуратной обмоткой. Применяется тефлоновая лента, гидро-скотч. Цивилизованный вид внутренней прокладки придают специальные короба. Конечно, могут применять другие решения, подсказываемые дизайнерами.
Стыковка
Подготовленные соединители подключаются к элементам сплит-системы без трудностей. Присоединение кабелей требует применения моментных ключей, моментных отверток. Этот инструмент исключает нарушение резьбовых соединений – гайка, винт, закусившие резьбу, «ломают моментный инструмент». Монтажник вынужден искать причину – плохой контакт грозит коротким замыканием, поломкой кондиционера.
Аналогичная ситуация с медными трубками. Надежность герметизации системы обеспечивается качественным сопряжением пары «приемный патрубок блока - трубка». Правильная вальцовка здесь дополняется надежной работой накидной гайки, удерживающей трубку. Надежной – значит затянутой с определенным усилием. Здесь тоже применяется моментный 70-килограммовый ключ. Кстати, присоединению трубок предшествует демонтаж заглушек блоков. Раздающееся шипение – это норма: выходит азот. После подтягивания накидных гаек, проводится опресовка азотом и обмыливание.
Вакуумирования
Завершив монтаж сплит-системы, требуется выполнить последнюю операцию, предшествующую запуску системы. Предстоит удалить воздух и влагу. Эта смесь, разбавив «рабочее тело», будет циркулировать, осложняя работу компрессора. Устройство будет перегружаться, быстрее износится.
Фреон, поясним, «обогащен» маслом – смесь изначально закачивается производителем. Такая смесь требуется трущимся поверхностям компрессора. Влажный воздух, находящийся в монтируемых трубках, после запуска попадет в масло-преоновую среду – масло абсорбирует воду. Такая смазка погубит компрессор. Эти обстоятельства диктуют необходимость вакуумирования.
Использование вакуумного насоса
Инструментарий монтажника, проводящего операцию вакуумирования – это собственно насос, вспомогательная оснастка, манометры – высокого, низкого давления. Смонтированная система подключается к насосу. На удаление грязного воздуха требуется до получаса.
Остаточное давление мониторится стрелками манометров. Насос не отсоединяется. Тестирование продолжается 20 минут. Падающие стрелки – повод найти место утечки, хотя после опресовки азотом, таких моментов быть не должно.
Работа с насосом, заметим, требует особых приемов, оговоренных техкартой. Здесь и запирание определенных клапанов блоков, и технологический выпуск фреона высокого давления, имеющего низкую температуру. Известны случаи обморожения рук незадачливых мастеров.
Небольшое заключение
Весь наш персонал подготовлен зарубежными центрами, оснащенными брендовыми тренажёрами. Инженеры, технические специалисты, исполнители регулярно обновляют знания. Поставщики своевременно корректируют техдокументацию сплит-систем. Наш специалист, вызванный для монтажа кондиционера, снабжен специальным инструментом, применяет оригинальные комплектующие, расходники.
