Компания «Sporlan» позиционируется рынком холодильной индустрии, как многолетний лидер. Каталоги бренда наполнены изделиями коммерческой линейки: терморегулирующими вентилями, регуляторами давления, соленоидными клапанами, множеством других узлов автоматики.

ТРВ Sporlan

Терморегулирующие вентили SPORLAN отличаются от товара конкурентов рядом особенностей:

  • вся модельная линейка имеет минимальный стандартизированный набор частей;
  • среди основных – латунный корпус, клапанный узел, термобаллон;
  • с трубопроводами холодильной системы ТРВ связывают патрубки, посредством которых происходит врезка вентиля в магистрали системы – подразумевается пайка, облегчающая замену/ремонт;
  • отдельные вентили оснащены одинаковыми термобаллонами;
  • большинство моделей снабжены парой клапанов – одним клапаном ТРВ обходится при режиме холодопроизводительности ≤ 50% номинала, что позволяет поддерживать требуемую величину перегрева, если нагрузка по холоду ≤ 25%.

Механические терморегулирующие вентили

Первыми в каталогах Sporlan фигурируют клапаны серии BF, работающие в системах холодопроизводительностью «1~20 кВт». Внешне они выглядят так:

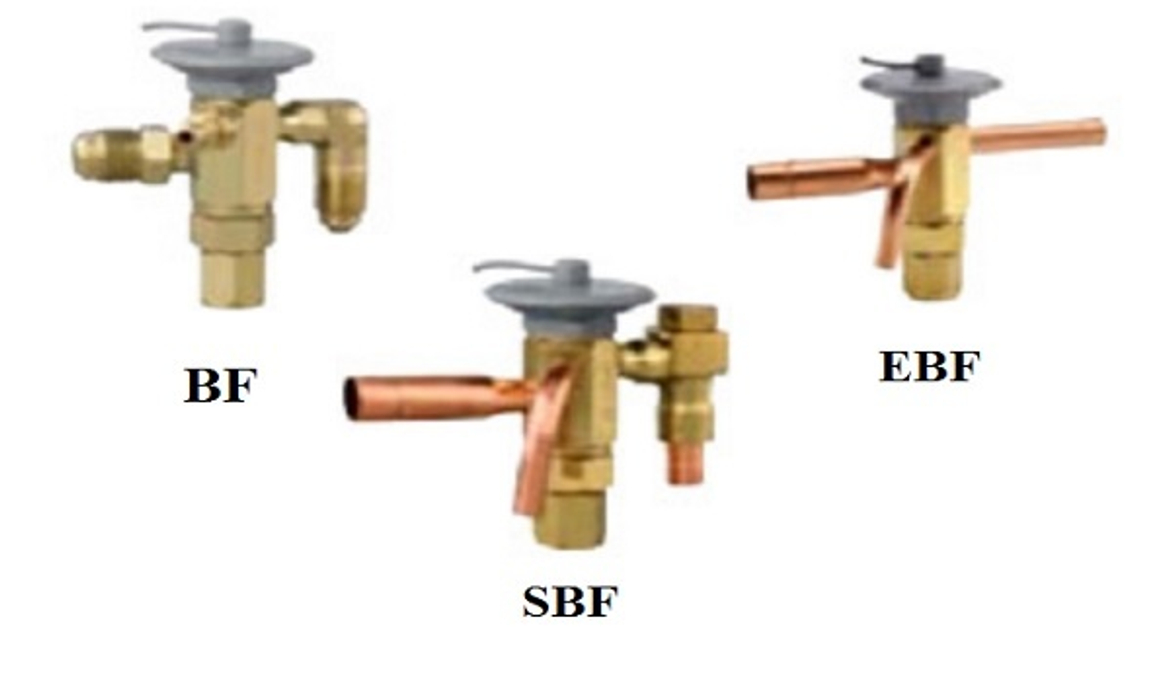

Серия содержит модификации SBF/ EBF, внешне существенно отличающиеся от первой:

Назначение

Общим, объединяющим перечисленные ТРВ, является их использование в климатических системах, холодильном оборудовании небольшой холодопроизводительности. Таковым свойственно работать в широком конденсационном диапазоне.

Конструкторы, разработавшие их, добились стабильной работы, не зависящих от давления конденсации. Технологию реализующую такую особенность назвали «сбалансированный порт». Суть сбалансированности – независимость перегрева и перепада давлений хладагента, проходящего через вентиль.

Означенное выливается в солидную экономию электроэнергии, потребляемой компрессором в зимний период для конденсаторов воздушного охлаждения. Зима, поясним, характерна низкой температурой конденсации.

Другая особенность вентилей – способность работать в схемах холодопроизводительностью 25~100%. Конкуренты, заметим, добились только размаха 40~100%.

Разрез вентилей

Отличие вентилей демонстрируют «разрезы», дающие представление о конструкции:


Все приведенные габаритные размеры – в дюймах. Корпуса вентилей – конструктивно практически идентичны. Отличия создаются конфигурацией входных/выходных патрубков. Голубыми стрелками показаны входные «порты» или патрубки, содержащие съемные фильтры. Одни патрубки позволяют реализовывать резьбовую врезку в систему, другие – пайку.

Сбалансированный порт

Технология сбалансированного порта разработана Sporlan в 1946-м, когда создавалась линейка вентилей большой производительности. Разработчики столкнулись с излишне плавающим перегревом, зависящем от перепада давления на вентиле. Эффективной оказалась одновременная подача хладагента поверх/снизу штока. Базовые модели, напомним, работающие и сегодня, используют хладагент, попадающий поверх штока.

На выше выложенном разреза такой технологический прием использовали на вентилях EBF, постепенно распространив на другие модели небольшой и средней холодопроизводительности. На том же разрезе изображен клапан BF, не оснащенный этой технологией, который работает следующим образом:

  • имеется термобаллон, воспринимающий температуру «вдали» от вентиля. Нагревание его корпуса отражается на температуре хладагента, находящимся в нем;
  • нагревшийся хладагент – расширяется и начинает через капиллярную трубку поступать в объем ТРВ, расположенный над мембраной;
  • прогибающаяся диафрагма передает усилие на толкатели, а они дополнительно приоткрывают вентиль;
  • противодействует этому пружина, подпирающая клапанный узел, и давление хладагента, протекающего через ТРВ.

Стабильно работающий вентиль – это равновесное состояние вышеперечисленных сил, факторов. Совершенствуя саморегуляцию клапанов, конструкторы Sporlan модернизировали всю схему выработки холода, внедрив возврат, например, хладагента излишне низкой температуры от места назначения обратно в вентиль, что заставляло клапанный узел прикрывать устройство, снижая производительность.

Особенности вентилей Sporlan

ТРВ, упомянутые в статье, имеют следующие преимущества перед продукцией конкурентов:
- неразборный корпус и часть элементов конструкции, легко заменяемые;
- возможность производственной модернизации любой конструкции ТРВ в клапан, имеющий сбалансированный порт;
- наличие регулировочного винта – хорошо виден на разрезах – которым вентиль настраивается на определенную производительность. Регулятор, как видно, защищен съемным колпачком;
- обеспечение регулирования производительности в диапазоне 25~100%.

Перечисленные преимущества следует дополнить огромным разнообразием заправок термобаллонов. Здесь и низкотемпературные Z, ZP, и среднетемпературные С, CP, и высокотемпературные GA.
