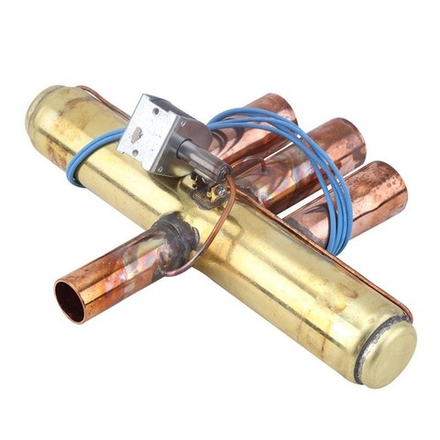

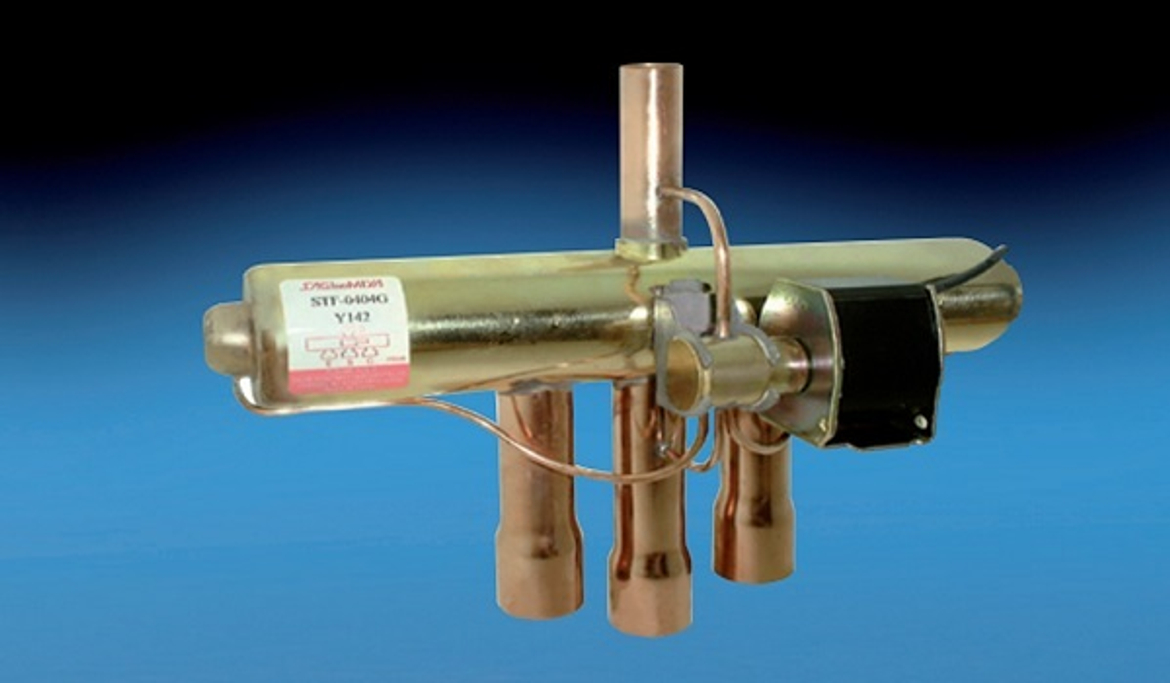

Модели клапанов STF и VHV относятся к линейке четырехходовых. Номенклатура Saginomiya насчитывает свыше 30 модификаций этих устройств.
Назначение
Четырехходовые клапаны, выпускаемые Saginomiya, востребованы производителями и разработчиками тепловых насосов, систем реверсивного кондиционирования, установок водоохлаждения, и подобных им климатических систем.
Основное достоинство этих клапанов – быстрое переключение режимов. Подразумевается переход от охлаждения к подогреву. Клапан позволяет оперативно переключить режим работы устройства с режима «охлаждение» на «нагрев». Конструкторы, разрабатывая изделие, добились минимизации перепадов давления в ходе переходных процессов. Гидравлические сопротивления – незначительные. Утечки, вызванные сменой режимов, также конструктивно исключены.
Модель STF наделена множеством конфигураций, присоединительных размеров, изменяющихся сообразно холодопроизводительности. Разработчиком предусмотрена работа с хладагентами R407C/410A/404A/134a/R22. Максимальная холодопроизводительность достигает 200 кВт. Рабочее давление STF/VHV – 45 бар (max). Температурный диапазон - -20~+45 градусов.
Конструкция
Схематически устройство клапанов приводится ниже:
А полное представление дает разрез клапана:
Из приведенного понятно, что роль переключающего элемента принадлежит ползунку-переключателю. Правда, схема несколько упрощена. Есть еще основной клапан, работающий от сердечника соленоидной катушки. Когда, например, нужен режим нагрева, ползунок и основной клапан занимают такое положение:
Другими словами, подав напряжение на катушку, мы вызовем передвижение основного клапана вправо. Это откроет путь хладагента высокого давления к поршню ползунка, который тоже сместится вправо, открыв дорогу хладагенту к внутреннему блоку.
Режим охлаждения обеспечивает следующая схема работы клапана:
Сняв с соленоидной катушки напряжение, мы вызовем перемещение сердечника влево – туда же сместится основной клапан, открыв дорогу хладагенту высокого давления к левому поршню, который переместить ползунок влево. Хладагент начнет поступать во внешний блок.
Особенности монтажа
STF/VHV допускают следующие варианты установки:
- в горизонтальной плоскости ориентация STF-25/30/40/50 и VHV-60 должна соответствовать диапазону «0~180»°. Для остальных типов – любая;
- в вертикальном положении для всех – любая.
Установке клапанов должна предшествовать тщательная очистка проходов труб – наличие пыли, посторонних частиц, загрязнений – недопустимо. Можно защитить клапаны фильтрами. Проводя пайку, не следует перегревать изделие – его температура не должна повышаться выше 120°.
Подбор клапанов
Нижеприведенная таблица демонстрирует количество моделей, их производительность, присоединительные размеры, если системой холодоснабжения используется R407C:
Модель | Линия нагнетания/всаса | Производительность, киловатт [условия 1](1) | Производительность, киловатт [условия 2](2) | |||
В.Д. мм | В.Д. мм | Δ p: 0,2 бар | Δ p: 0,1 бар | Δ p: 0,2 бар | Δ p: 0,1 бар | |
STF0101G | 8.10 | 9.70 | 5.30 | 3.76 | 4.90 | 3.48 |
STF0104G | 8.10 | 9.70 | 6.26 | 4.45 | 5.79 | 4.11 |
STF0201G | 9.70 | 12.90 | 10.11 | 7.18 | 9.34 | 6.63 |
STF0202G | 9.70 | 12,90 | 10.11 | 7.18 | 9.34 | 6.63 |
STF0204G | 9.70 | 16.03 | 10.11 | 7.18 | 9.34 | 6.63 |
STF0205G | 8.10 | 12.95 | 10.11 | 7.18 | 9.34 | 6.63 |
STF0208G | 9.70 | 16.03 | 10.11 | 7.18 | 9.34 | 6.63 |
STF0209G | 9.70 | 12.90 | 10.11 | 7.18 | 9.34 | 6.63 |
STF0214G | 12.95 | 16.03 | 10.11 | 7.18 | 9.34 | 6.63 |
STF0301G | 12.95 | 16.15 | 12.29 | 8.73 | 11.34 | 8.06 |
STF0306G | 12.95 | 19.20 | 12.30 | 8.70 | 11.33 | 8.06 |
STF0401G | 12.80 | 19.15 | 22.40 | 15.91 | 20.70 | 14.70 |
STF0404G | 12.80 | 19.15 | 25.53 | 18.13 | 23.60 | 16.76 |
STF0409G | 12.80 | 22.40 | 22.40 | 15.91 | 20.70 | 14.70 |
STF0413G | 16.00 | 22.40 | 22.40 | 15.91 | 20.70 | 14.70 |
STF0420G | 12.80 | 22.40 | 25.53 | 18.13 | 23.60 | 16.76 |
STF0712G | 19.15 | 22.30 | 38.05 | 27.03 | 35.17 | 24.98 |
STF0715G | 22.50 | 28.70 | 38.05 | 27.03 | 35.17 | 24.98 |
STF0728G | 22.50 | 22.30 | 38.05 | 27.03 | 35.17 | 24.98 |
STF1511G | 22.50 | 28.91 | 42.40 | 30.12 | 39.17 | 27.82 |
STF1513G | 22.50 | 35.22 | 42.39 | 30.12 | 39.17 | 27.82 |
STF1514G | 28.90 | 35.22 | 42.39 | 30.12 | 39.17 | 27.82 |
STF2011G | 22.50 | 28.90 | 54.18 | 38.49 | 50.08 | 35.56 |
STF2017G | 28.90 | 35.20 | 54.18 | 38.49 | 50.08 | 35.56 |
STF2501G | 25.75 | 32.00 | 81.90 | 58.20 | 75.70 | 53.74 |
STF2505G | 28.90 | 35.20 | 81.90 | 58,20 | 75.70 | 53.74 |
STF2506G | 28.90 | 41.70 | 81.90 | 58,20 | 75.70 | 53.74 |
STF3001G | 32.05 | 38.40 | 115.61 | 82.13 | 106.83 | 75.87 |
STF3003G | 28.50(4) | 41.70 | 115.61 | 82.13 | 106.83 | 75.87 |
STF3006G | 32.05 | 41.70 | 115.61 | 82.13 | 106.83 | 75.87 |
STF4001G | 38.35 | 45.10 | 161.00 | 114.00 | 149.12 | 105.90 |
STF4002G | 41.21 | 41.71 | 161.00 | 114.00 | 149.12 | 105.90 |
STF5001G | 38.30 | 54.00 | 210.00 | 148.86 | 193.64 | 137.52 |
STF5002G | 41.20(4) | 54.40 | 209.53 | 148.85 | 193.64 | 137.52 |
VHV6001 | 41.20(4) | 67.00 | 333.56 | 236.40 | 275.72 | 192.52 |
Условия 1: температура конденсации 38°; температура кипения 5°; перегрев 5; переохлаждение 0°.
Условия 2: температура сжижения 54,4°; температура закипания 7,2°; переохлаждение 5°; перегрев 5°.
Из таблицы виден диапазон клапанов, начинающийся 4 киловаттами и заканчивающийся 333. Напомним, приведена холодопроизводительность для R407C. Для остальной линейки хладагентов таблицы предоставляются на сайте.
