Расширительные вентили FX появились в 2015-м, как разработка конструкторов компании Emerson, которая объединилась с Alco Controls. Изделиям последней посвящена статья «Электронный ТРВ – что это такое». Часть расширительных вентилей продолжает маркироваться «Алко Контролз», но FX уже идут под торговой маркой «Эмерсон».
Особенность клапанов Emerson
Разрабатывая FX, инженеры компании ориентировались на производителей промышленных, коммерческих климатических систем, которых вентили Alco Controls не могли удовлетворить – были маломощными. Габариты клапанов можно оценить по нижеприведенному изображению и таблице размеров:
| Модель | А1 | А2 | В |
| Габарит в сантиметрах | |||
| FX5-U07 | 1.56 | - | 16.4 |
| FX6-M28 | - | 15.9 | 16.4 |
| FX6-I09 | - | 15.9 | 16.4 |
| FX6,5-M28 | - | 15.9 | 16.4 |
| FX6.5-I09 | - | 15.9 | 16.4 |
| FX7-U11 | - | 16.7 | 17.7 |
| FX7.5-U11 | 19.1 | - | 17.7 |
| FX8-M42 | 22.8 | - | 20.8 |
| FX8-I13 | 22.8 | - | 20.8 |
| FX9-U17 | - | 27.0 | 18.9 |
Значения остальных элементов не приведены – для оценки размеров FX они значения не имеют.
Внешне эти вентили имеют следующий вид:
Хорошо виден товарный знак, разместившийся на шильдике камеры шагового электродвигателя. Входной и выходной патрубки соединены фланцем, что позволяет придавать изделию всевозможные конфигурации, которые диктуются реальной обвязкой климатической системы. Хвостовик, выступающий снизу – это разъем подключения двигателя, порт приема управляющих сигналов. Возможности конфигурации приводятся ниже:
Как видно, подразумевается всевозможные варианты расположения патрубков между собой, а также по горизонтали и вертикали.
Назначение вентилей
Клапаны FX применяются производителями мощных систем кондиционирования, холодоснабжения. Высокопроизводительные тепловые насосы также не обходятся без них. Сегодня прайс-лист бренда предлагает 7 моделей вентилей. Холодопроизводительность приведена ниже (киловатт):
| Модель | R134a | R407C | R22 | R450A | R513A | R410A | R1234ze |
| FX5 | 40.0 | 54.0 | 52.0 | 27.30 | 27.90 | 60.0 | 31.30 |
| FX6 | 90.0 | 123.0 | 116.0 | 65.0 | 66.0 | 136.0 | 74.0 |
| FX6.5 | 145.0 | 200.0 | 190.0 | 99.0 | 101.0 | 220.0 | 113.0 |
| FX7 | 300.0 | 400.0 | 390.0 | 211.0 | 216.0 | 450.0 | 242.0 |
| FX7.5 | 460.0 | 630.0 | 600.0 | 314.0 | 321.0 | 700.0 | 360.0 |
| FX8 | 730.0 | 990.0 | 944.0 | 498.0 | 510.0 | 1100.0 | 571.0 |
| FX9 | 1700.0 | 2310.0 | 2200.0 | 1159.0 | 1187.0 | - | 1329.0 |
Разбег холодопроизводительности, конечно, поражает – самое маленькое значение – 40 киловатта у FX5, если используется R134a, и самое большое – 2310 киловатт у FX9 с R407C. Соответствующие характеристики ТРВ Alco_Controls превзойдены кратно. С другими хладагентами, заметим, FX не работают.
Достоинства
Проектировщики холодильных, кондиционирующих систем, перечисляя достоинства этих вентилей особенно отмечают:
- возможность реализовать четырехнаправленную работу, что повышает гибкость узла;
- высочайшую точность регулирования параметров благодаря применению шагового электродвигателя;
- конструкцию сопел патрубков, гарантирующая линейность изменения характеристик;
- регулирование холодопроизводительности - диапазон 10~100 процентов;
- плавность регулирования параметров;
- надежность, обеспечиваемая непосредственным влиянием электродвигателя на клапан – приводного механизма нет.
Плавность регулирования обеспечивается следующими характеристиками электродвигателей:
- для регулирования FX5-7 используется привод, позволяющий разделить весь цикл «Закрыт – Полностью открыт» на 2400 полных шагов;
- несколько выше для FX7.5 – число шагов составляет 2500;
- ещё больше для FX8 – 2600;
- и наконец, FX9 – 3200 полных шагов.
Эту точность можно повысить ещё больше, задав приводу «Полушаг» или
«Микрошаг». Частота шагов может достигать 330 Гц. На полное закрытие или сразу открытие FX5-7 затрачивает 7.3 сек, FX7.5 – 7.6, FX8 – 7.9, FX9 – 9.7 секунды. Запитывается электродвигатель постоянным напряжением 24 В, а приводу требуется 18-36.
Контроллеры для FX
Emerson предлагает заказчикам, проектировщикам не только клапаны, но и контроллеры, управляющие работой вентилей, датчики, необходимые для фиксации параметров холодильных систем, соединительные кабели.

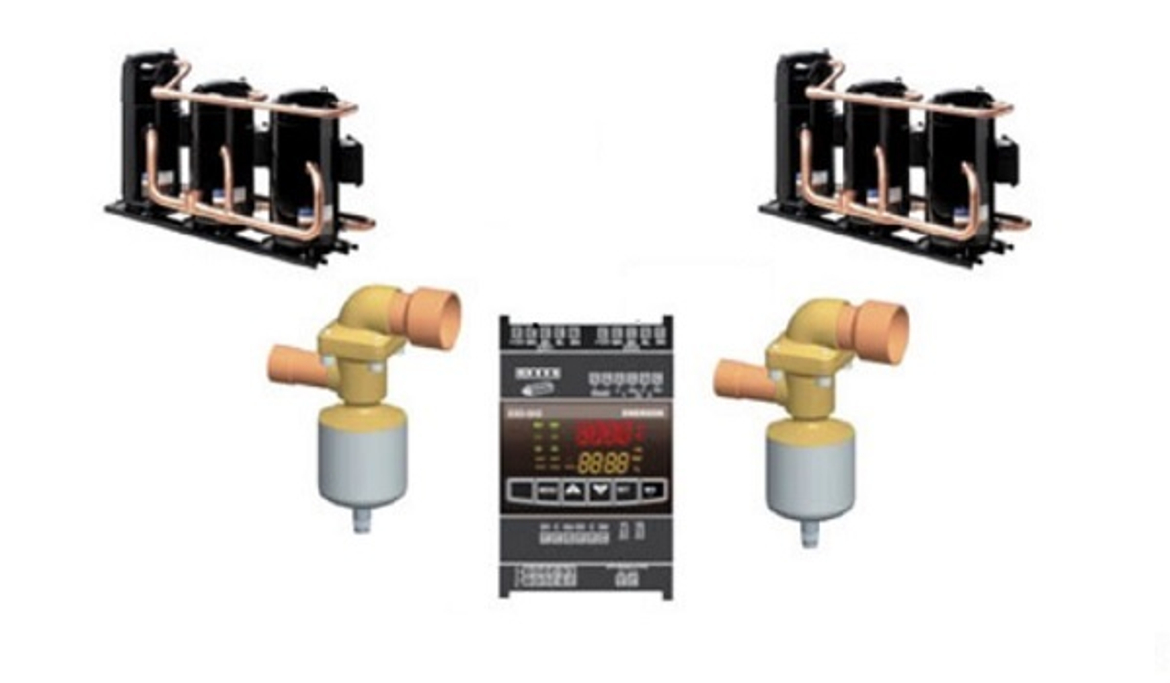

Контроллеры EXD-SH1, 2EXD-SH1/2 являются универсальными автономными устройствами, регулирующими перегрев/температуру систем кондиционирования, холодоснабжения. Первый может работать с одним вентилем, а второй – с двумя одновременно. Среди других функций этих контроллеров – защиты:
- от кипения;
- от пониженного давления;
- от замерзания хладагента.
Существует также возможность самоподстройки перегрева, ручного управления клапанами, выдача сигнала «Авария». Контроллеры отслеживают состояние кабелей, идущих от датчиков, контролируют работоспособность шаговых двигателей, генерируя соответствующие предупреждения. При желании заказчика поставляется «ключ», переносящий настройки одной холодильной системы на другую.
