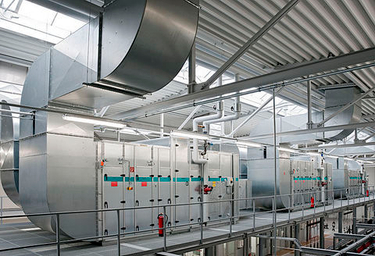

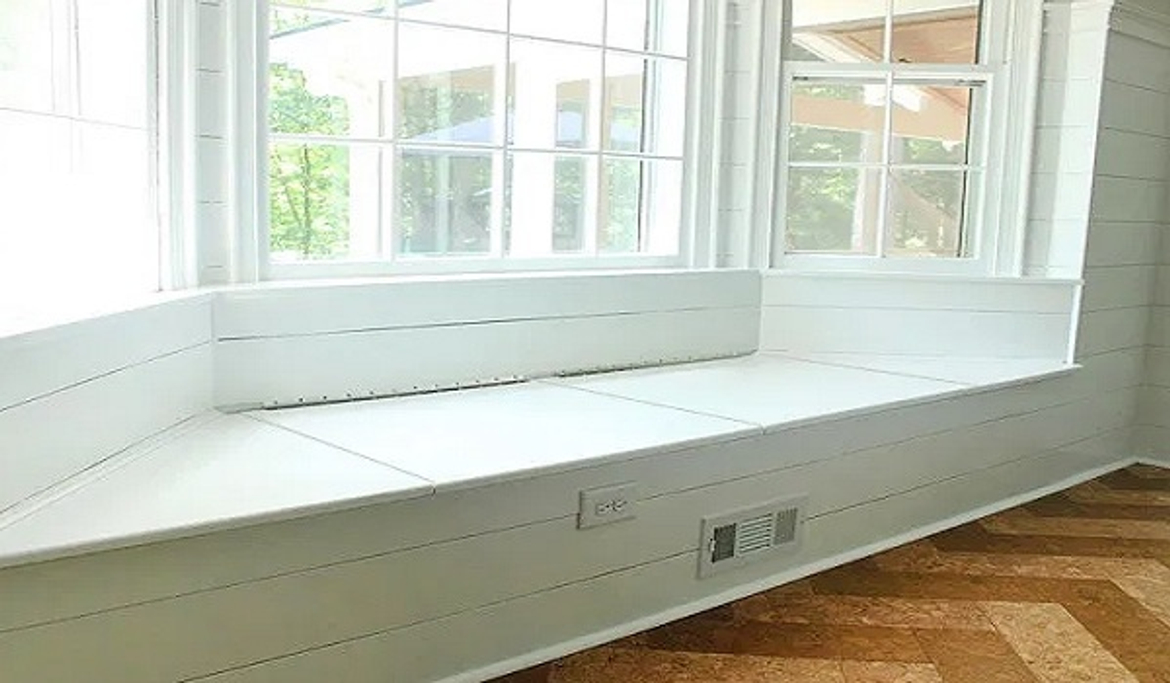

Вентиляция под полом или подпольная вентиляция, рекламируемая некоторыми компаниями США, в действительности подразумевает размещение под полом воздуховодов.

Преимущества

Воздухораспределители подпольной вентиляции обладают массой достоинств:

  • подают воздух максимально близко к местоположению людей;
  • создают индивидуальный комфорт – человек может настраивать параметры для своего пространства;
  • расширяют гибкость перепланировки, перестановки мебели/оборудования;
  • снижают энергопотребление путем оптимизации работы вентиляторов;
  • расширяют возможности утилизации холода/тепла.

Недостатки


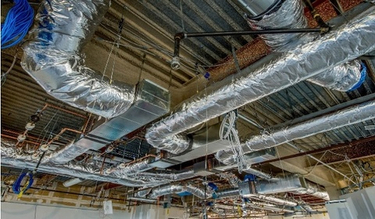

Вышеперечисленное не проходит даром – подпольные воздуховоды требуют особой архитектуры, повышающей капитальные затраты при строительстве. Верхняя разводка вентиляционных систем значительно дешевле – подпольная добавляет стоимости квадрата 33~55 долларов. Затраты диктуются особенностями здания, дороговизной фальшпола. Такие системы получили название UFAD. Проектировщики, занимающиеся разработкой, стремятся минимизировать добавочную стоимость, чтобы максимально сохранить преимущества.

Минимум каналов

Гибкость подпольных систем – их основное преимущество. Фальшпол – идеальное решение размещения множества электрических, водяных, канализационных, слаботочных сетей, включая вентиляционные каналы. Практикуется центральна подводка с последующим разведением к местам пользователей.

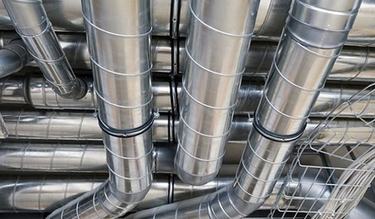

Обычно подполье настолько просторное, что позволяет беспрепятственно модернизировать/ремонтировать/перекладывать сети, не разрушая соседние коммуникации. Правда, иногда возникают трудности с пересечениями. Другой недостаток воздуховодов – большие габариты, требующие большого монтажного пространства. Учитывая это свойство, проектировщики строители стараются избегать закладки подпольных перегородок.


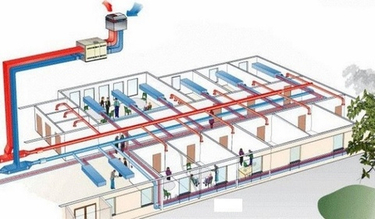

Общепринятая практика – закладка вертикальных шахт, позволяющих вести разводу коммуникаций радиально, что значительно снижает капитальные затраты. Интересен подход инженеров к проектированию вентиляции высотного V-образного офисного здания площадью 9290 квадратов.

Сначала инженеры предложили единственную вертикальную вентиляционную шахту, сопряженную с V-образным изгибом здания. Однако, оказалось, что такой монтаж требует перепланировок других сетей, что затрагивает интересы будущих владельцев офисов – неудобное расположение розеток, например, которые нужно сместить, чтобы удалить проводку от вентиляционной разводки.

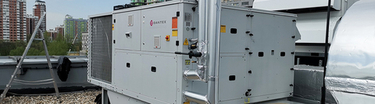

Тогда проектировщики рассмотрели другую компоновку вентсистемы – заложили несколько вертикальных каналов, размещенных по оконечным точкам здания, воздух по которым шел от крышного вентиляционного агрегата, соединенного с входами шахт радиальными раздаточными каналами. Решение позволило инвестору сэкономить $250 тысяч.

Единственный недостаток такого проекта является пониженная архитектурно-планировочной гибкости – шахты должны оставаться на месте при любой реконструкции. Учитывая эту особенность, шахты пустили по лестничным клеткам, которые при любых капремонтах не перемещаются.

Утечки под полом


Недостаток подпольной вентиляции – невозможность визуального контроля работоспособности каналов эксплуатационным персоналом, которому фальшпол мешает заниматься утечками. Выход единственный – герметизировать подпольное пространство, что создаст при утечке из воздуховода контрдавление, блокирующее аварийную потерю потока.

Герметизацией занимаются строители, не понимающие необходимости тщательного заделывания зазоров не только на сопряжениях «стены-фальшпол», но и в других местах – на лестничных клетках, пересекаемых коробами, на противопожарных перегородках. Утечки иногда оборачиваются комическими результатами – в одном офисе наддув прохудившегося подпольного воздуховода поднял ковровое покрытие.

Распределение приточного воздуха

Подпольная вентиляция преподносит некоторым проектировщикам сюрпризы. Инженеры, полагающие, что подпольная вентиляция дублирует принципы традиционной, закладывают избыточный воздухообмен, что впоследствии при эксплуатации выражается в удалении воздуха пониженной температуры.

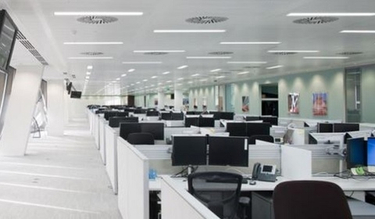

При этом на рабочих местах люди жалуются, что подпольная вентиляция нагоняет много холодного воздуха. Понятно, будь в здании верхняя разводка, такого эффекта не было бы. Ведь свежий раздаваемый воздух перемешивался бы с нагретым.

При подпольной вентиляции формируется верхняя и нижняя зоны, которые расчетчик теплообмена должен учитывать раздельно. Однако математической модели перемешивания воздуха при таких начальных условиях не существует, что заставляет инженеров принимать решения интуитивно.

Выход, все-таки нашли, стали применять зональное регулирование притока по ощущениям потребителей, дополнив местное управлением реагированием центрального вентиляционного агрегата.
