Катушки индуктивности – это неотъемлемый элемент определенной линейки вентилей Alco Controls – подразумеваются электронные ТРВ EX2 и другие.

Зачем нужны катушки

Напомним, объем хладагента, идущего через вентиль, регулируется периодически открывающимся клапаном. На последний через шток воздействует катушка – втягивает его, выступая магнитом. Принцип действия вентиля рассмотрен в статье «Электронный ТРВ EX2», где приводится разрез устройства.

Компания выпускает линейку индуктивностей, номенклатура которых представлена ниже:

Модель катушки

Напряжение

Частота тока

Мощность Ватт

Подключение

ASC

230 В /

50 Гц

8

без разъёма

ASC

120 В /

50 Гц

8

без разъёма

ASC

24 В /

50 Гц

8

без разъёма

ASC

24 В DC

canst

17

без разъёма

DS2-N15 + ASC

24 В AC

canst

3

с разъёмом и кабелем

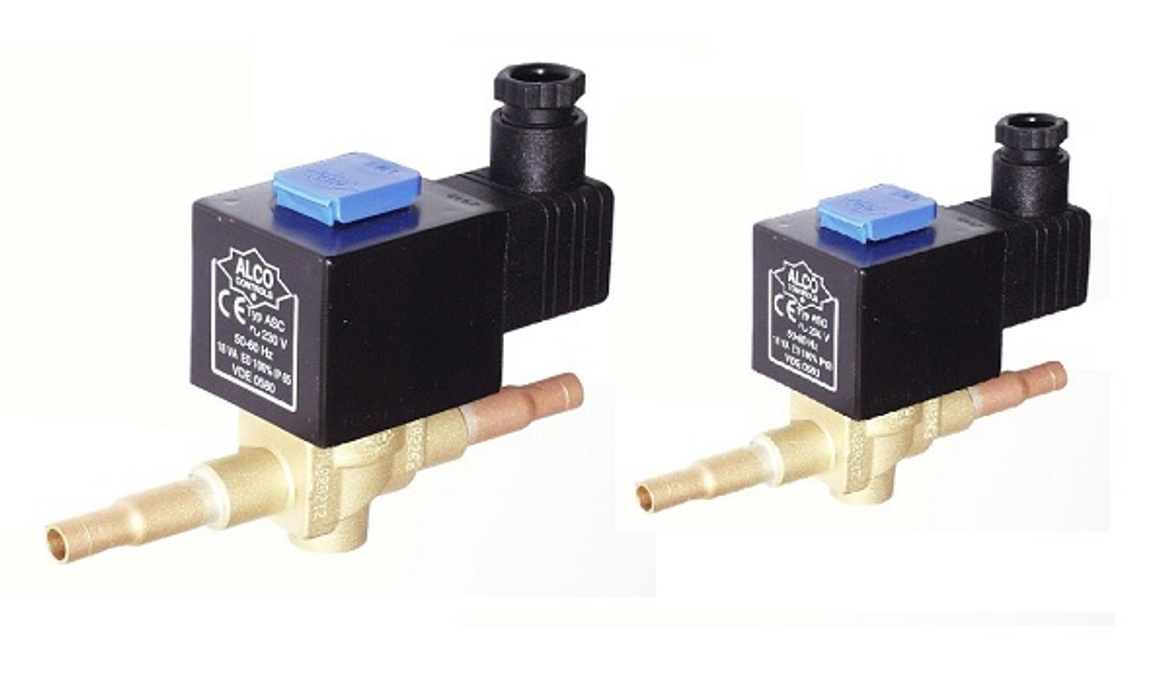

Внешне катушки выглядят так:

Внутри пластика скрывается залитая им индуктивность – наружу выступают присоединительные контакты.

Кабели для катушек ASC

Обозначение кабеля

Длина (м)

Сечение (мм2)

К-во проводов

Тип соединения

ASC-N15

1,5

0,75

3

Незакреплен. провода

ASC-N30

3.0

0.75

3

Незакреплен. провода

ASC-N60

6.0

0.75

3

Незакреплен. провода

Заправленные в катушку кабели выглядят так:

Учитывая запросы рынка, конструкторы бренда разработали «Кабели с преобразователями» - переменное напряжение 24 В трансформируется в постоянное. Такое устройство потребляет лишь 3 Ватта. Нижеприведенная таблица демонстрирует номенклатуру:

Модель

Длина (м)

Сечение (мм2)

К-во проводов

Тип соединения

DS2-N15

1.5

0.75

2

Незакреплен. провода

Модернизация катушек

Накануне 2019-го Alco Controls анонсировала запуск производства новых катушек, получивших наименование ESC, предупредив всех оптовых заказчиков, что таковые подходят всем электромагнитным клапанам, регуляторам уровня масла. Модернизированные элементы также совместимы с линейкой расширительных клапанов EX2/CX2.

Новинки оснащены измененными конструкторами фиксирующими элементами, имеют завинчивающиеся крышки. Модельный ряд расширен катушками повышенной мощности. ESC, пояснил бренд, постепенно заменит существующие катушки ASC, ASC3.

Новая номенклатура приводится в таблице:

Тип

Маркировка

U (В)/f (Гц)

Работает с

ESC

CE и UL

24/50

EX2/CX2, OM3/4

110RB, 200RB,

200RH 240RA,

540RA, M36

ESC-230VAC

CE и UL

130/50

ESC-24VDC

CE

24/const

110RB, 200RB,

240RA, 540RA,

M36

ESC-120VAC

CE и UL

120/50

ESC-W24VAC

CE

24/50

OM5

ESC-W230VAC

CE

230/50

ESC-EX24VAC

CE и ATEX

24/50

110RB, 200RB,

200RH,

200RB-…FLR

ESC-EX230VAC

CE и ATEX

230/50

Кабели, разъемы остались прежними. Фото старой и новой катушки приведено ниже:

Теперь защелкивающуюся крышку заменили закручивающейся. Планируя модернизацию системы, заказчику следует учитывать, что старые катушки меняются на соответствующие новые, руководствуясь нижеприведенной таблицей:

Старые

Новые

ASC-24VAC

ESC-24VAC

ASC-24VDC

ESC-24VDC

ASC-230VAC

ESC-230VAC

ASC-120VAC

ESC-120VAC

Вся номенклатура катушек, приведенных в таблице, охватывает электромагнитные клапаны M36, 110RB, 540RA, 200RB, 240RA и расширительные электрические EX2.

Нижеприведенная таблица поможет выбрать катушки к регуляторам уровня масла OM5:

Старые

Новые

ASC3-W24VAC

ESC-W24VAC

ASC3-W230VAC

ESC-W230VAC

Подключение катушек

Проектируя модернизацию холодильной системы, следует учитывать, что требования к электрическим подключениям катушек остаются прежними. Другими, словами, питающие цепи должны соответствовать ПУЭ, а их эксплуатация – ПТЭ электроустановок.

Персонал, занимающийся электромонтажными работами, устанавливая катушку, должен проверить соответствие напряжений, токов заменяемой или новой катушки и питающей проводки. Ниже приводятся токи катушек:

Тип катушки

Пусковой ток (А)

Рабочий ток (А)

ESC 24V

2.23

0.57

ESC 230V

0.22

0.052

ESC 120V

0.48

0.11

ESC 24VDC

-

0.72

ESC-W24VAC

2.7

1.2

ESC-W230VAC

0.52

0.11

Сборка электрической цепи брендом максимально упрощена – применением стандартных кабелей, разъемов. Так, например, к источнику напряжения подключаются коричневая и синяя жила – конструктивно оконцевание делает невозможным спутать полярность. Заземляющий проводник – желто-зеленый. Усилия затяжки контактов – 0.2 Нм.

Эксплуатация катушек, кабелей

Катушка ESC – спроектирована с учетом её продолжительной работы. Нагрев в пределах температур, регламентированных ПУЭ, считается нормальным. Эксплуатационные испытания изоляции катушки, кабелей проводятся одновременно с испытаниями всей электрической частью холодильной установки.

Колебания напряжения, питающего катушку, не должны превышать ± 10%. В противном случае следует комплектовать холодильную установку стабилизатором напряжения. Под стабилизацию следует выделять ветви электрической схемы, содержащие соответствующее оборудование, приборы, узлы.
