Регуляторы давления Sporlan

Регуляторы давления Sporlan разделены на несколько серий, отличающихся высокой надежностью, сферами применения и конструкцией.

Регуляторы «до себя»

Данная линейка представлена таблицей:

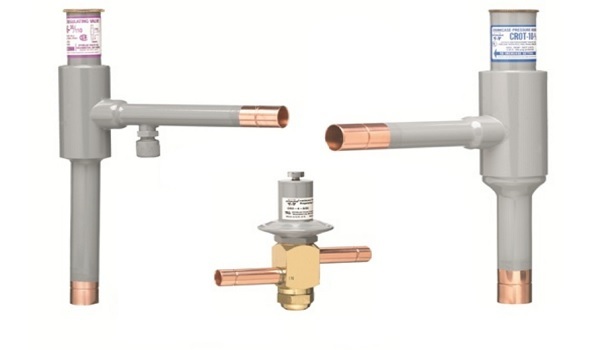

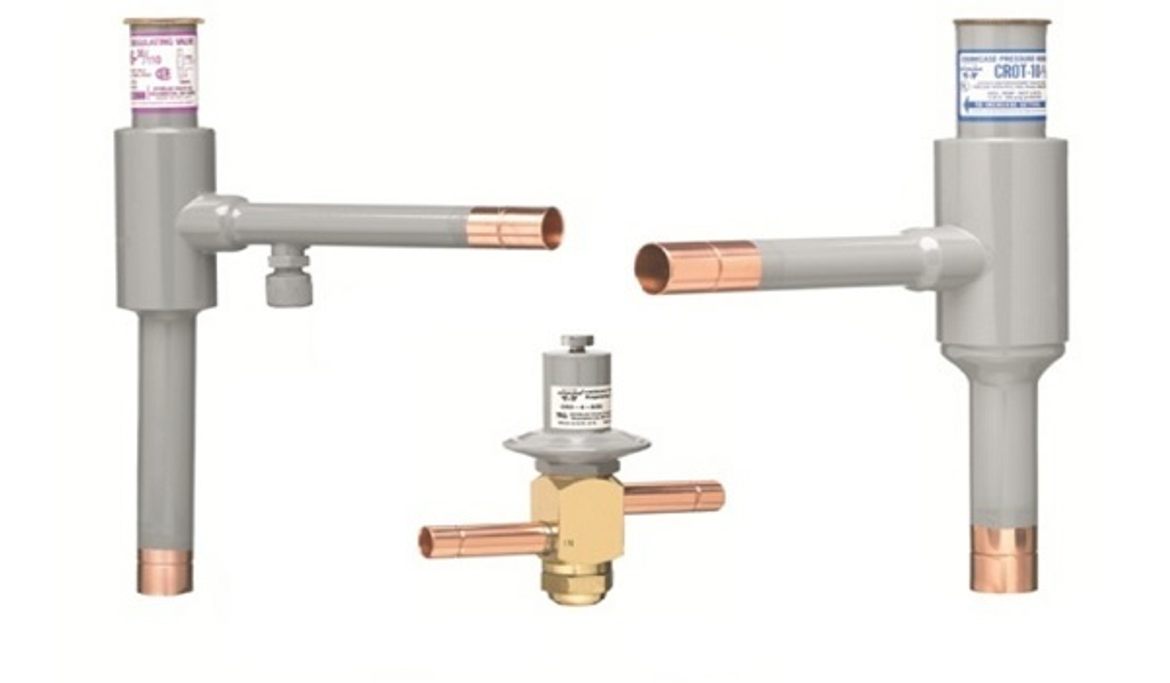

Всего четыре типа моделей, разбитых по давлениям, присоединительным диаметрам и габаритным размерам. Ниже приведено фото регуляторов, дающее представление о внешних конструктивных отличиях:

ORI-6-65/225-H и ORI-10-65/225-H работают в схемах холодопроизводительности 170 киловатт (максимум). Модификации пилотных ORIT-15/225 или ORIT-20/225 применяются в схемах холодоснабжения, развивающих 610 киловатт (максимум). Регуляторы давления кипения, входящие в сегмент «прямое действие», именуемые ORIT-6-0/50 или ORIT-10-0/50 монтируют в схемы холодоснабжения производительностью 24 кВт (макс).

В качестве примера рассмотрим работу ORI-6(10)-65/225 – конструкция представлена ниже:

Хладагент, поступающий в регулятор, давит на диск клапанный. Если противодействующее давление хладагента, покидающего регулятор недостаточно, чтобы вернуть диск обратно и закрыть диском седло и, если также недостаточно силы пружины сильфона, то регулятор будет пропускать определенный поток хладагента.

При излишнем суммарном давлении пружины и давлении уходящего из регулятора хладагента диск будет садиться на седло, запирая регулятор. Таким образом, протоком хладагента «руководят» три силы: пружина сильфона, сила давления уходящего хладагента и сила давления входящего в регулятор хладагента.

Увеличение давления до регулятора заставляет регулятор приоткрываться, а аналогичная ситуация после – прикрываться. Снижение температуры воздуха вокруг конденсатора, вызывающее снижение давления конденсации, приводит к закрытию регулятора.

Представление о габаритах дает следующее изображение:

Регуляторы LAC, контролирующие давление ресивера, представлены следующей таблицей:

Всего четыре модельных типа с разными присоединительными под пайку размерами и различными габаритами, демонстрируемые нижеприведенным фото:

Конструктивно регуляторы представляют собой трехходовые устройства, предназначенные для регулирования давления жидкостных ресиверов, работающих в схемах холодоснабжения. Их задача – держать заданное давление. Если последнее падает – запускается схема перепуска – пары с нагнетания компрессорной установки, направляются в ресивер. Давление жидкостной магистрали – поднимается, обеспечивая повышение объемов хладагента, идущего через терморегулирующий вентиль.

Схема действия регулятора для модели LAC-4-180:

• давление ресивера воздействует на низ диафрагмы устройства;
• шток занимает верхнее положение, когда давление ниже уставки;
• снижение давления вызывает проседание диафрагмы, что приоткрывает линию нагнетания;
• начинается подмешивание жидкости к горячему газу;
• давление на выходе регулятора увеличивается;
• одновременно закрывается линия конденсатора – там давление повышается.

Регуляторы давления в картере

Разрабатывая эти регуляторы, конструкторы Sporlan решали задачу предотвращения перегруза электродвигателя компрессора путем лимитирования давления в картере. Подобные перегрузки наблюдались после цикла размораживания или после простоя установки.

Регуляторы, предлагаемые брендом, автоматически задают объемы хладагента, дросселируемого через них, исключая перегрузку компрессора хладагентом, следующим из испарителя.

Sporlan предлагает несколько регуляторов, среди которых - CRO-4/6, CROT-6, CRO-10, CROT-10. Изделия дифференцированы по давлениям. Одновременно они поддаются некоторой настройке.

При разработке клапанов конструкторы придерживались регулируемых параметров систем холодоснабжении. Поэтому подбирая изделия, требуется учитывать:

• расчетное давление после запуска;
• давление всаса компрессора (максимальное);
• падение давления на регуляторе.

И другие эксплуатационные факторы. Характеристики системы и клапанов, удовлетворяющие им, сводятся в таблицы. Подбор ведет эксплуатационный персонал заказчика или специалисты поставщика.
