Дренажные помпы или насосы становятся необходимостью, когда невозможно организовать слив конденсата самотеком.

Как подобрать помпу

Выбор модели насоса диктуется рядом факторов. Среди ключевых:
- конструктивные особенности комнатного блока;
- дислокация блока – габариты до потолка/стен/ближайшей мебельной атрибутики;
- местоположение точки слива конденсата.

Кассетные кондиционеры уже оснащены дренажными насосами. Например, кассетный General Climate GC/GU 4C12HRN1 имеет встроенную помпу, способную поднимать конденсат до уровня «+750» миллиметров. Дополнительный может понадобиться, когда система слива имеет точку сбора влаги, генерируемой несколькими блоками, для дальнейшей перекачки к месту слива. Для таких систем основной фактор, влияющий на характеристики помпы, местоположение насоса относительно точки слива и суммарный ежечасный поток конденсата. Тим/модель подбирается произвольно. Правда, иногда влияют габариты ниши, где придется монтировать насос.

Канальные кондиционеры также требуют установки помп, хотя иногда возможна организация самотека. Среди применяемых насосов специалисты рекомендуют:
- проточные Sauermann Si 2100, максимальная высота всаса которых ограничена 1.5 метра, а подъем – 6 метрами;
- накопительные Sauermann Si 82 с 5-метровой максимальной высотой всаса;
- дренажные Sauermann SI 2750 – высота всаса 5 метров, высота подъема – 10.

Применение настенных/напольных кондиционеров – наиболее сложный вариант в подборе помпы. Здесь среди основных факторов выступают:
- солидная производительность;
- скромные габариты;
- способность забирать конденсат с уровня, лежащего выше насоса, и поднимать на соответствующую высоту.

Ключевыми моментами будут:
- объемы конденсата, генерируемые кондиционером;
- высота всасывания. Подразумевается перепад высот «дренажная ванна/точка установки насоса;
- протяженность горизонтального участка после насоса – нагнетательный трубопровод.

Выбор по модели

Такая схема подбора требует знания следующих начальных условий:
- максимальный объем конденсата, генерируемый конкретным кондиционером;
- высота всаса – нужна привязка установки кондиционера и насоса;
- длина нагнетательной части конденсатоотводящей трубы.

«Производительность» кондиционера по конденсату обычно рассчитывается, как произведение максимальной холодопроизводительности на «0.5~0.8» литра/час. Если, например, рассматривается установка General Climate GC/GU DN36HWN1, имеющего холодопроизводительность 10.6 киловатта, то ежечасный отток его конденсата будет достигать «5.3~8.5» литра.

Выбирая помпу, руководствуются требованием обеспечить «40~50»-процентный запас производительности. То есть, выбрав для отправной точки среднее между «5.3~8.5» литра, увеличиваем цифру на 1.45, что позволит в любом случае превзойти генерацию конденсата. Придерживаться принципа «чем мощнее помпа, тем лучше» не целесообразно.

Классификация

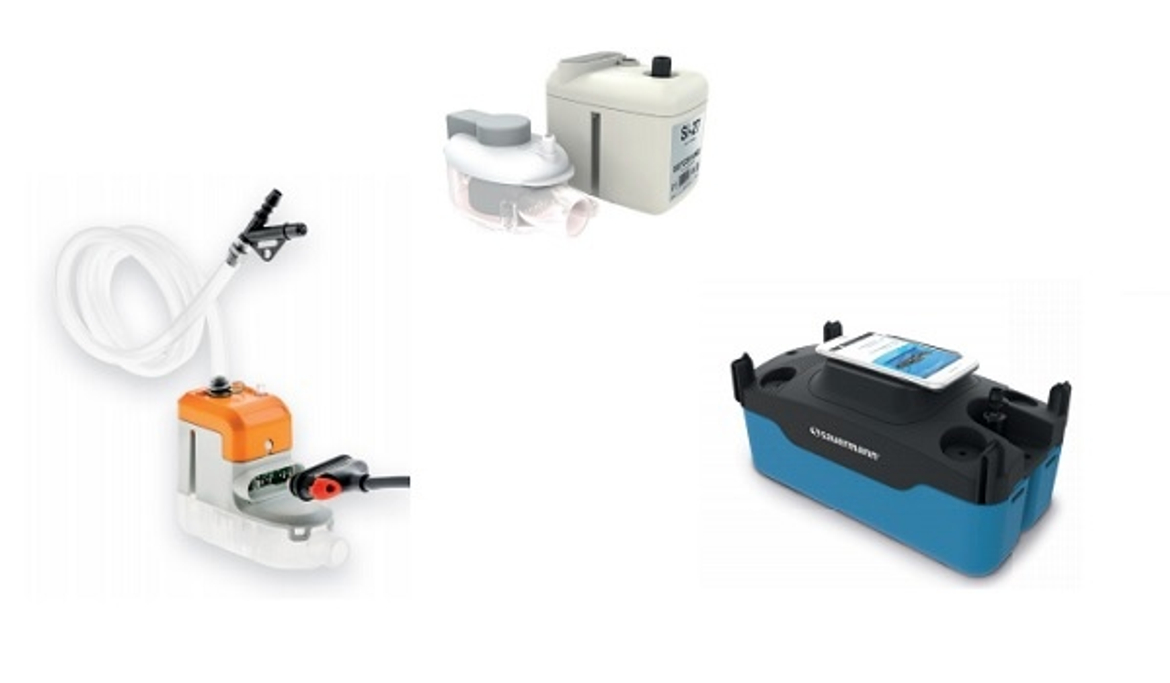

Современный рынок помп для кондиционеров формировался на основе запроса потребителей и ответов конструкторских организаций. Сегодня всё множество изделий делят на:
- встраиваемые помпы, монтируемые в дренажных поддонах, присоединяемых к сливным шлангам или выходным патрубкам. Такие изделия агрегируют собственно насос, датчик уровня, управляющий блок. Они располагаются ниже или немного выше уровня конденсата и монтируются внутри сплит-системы/канального блока и имеют широчайшую часовую производительность – 5~350 литров. Примером такого устройства является OMEGA PACK, комплектуемый поршневым насосом Si 20 с парой резиновых антивибрационных амортизаторов и 1.5метровым кабелем. Поставляется также датчик уровня SI 2958, с 0.63-метровым кабелем и другие аксессуары, позволяющие монтировать систему конденсатоотвода «под ключ»;
- раздельные помпы, комплектуемые небольшим поддоном, датчиком уровня. Конструктивно насос размещается в поддон/на выходной патрубок/шланг. Управляющий блок – выносной. Датчик уровня монтируется в поддоне и соединяется проводом с блоком управления. Среди примеров – центробежный насос, дополненный 2-литровым резервуаром. Модель Si-83 – часовая производительность 700 литров. Имеется обратный клапан, встроенное аварийное реле, набор соединительных труб, другие аксессуары;
- наливные помпы, оснащаемые солидным накопительным поддоном, принимающим самотечный конденсат. Конструктивно – это отдельный блок управления, насос, датчик уровня. Среди примеров – центробежный SI 2052, применяемый с кассетными/потолочными блоками холодопроизводительностью 20 киловатт (max);
- перистальтические помпы, способные поднимать конденсат на большую высоту. Такие устройства обладают скромной часовой производительностью – в среднем 10 литров.
