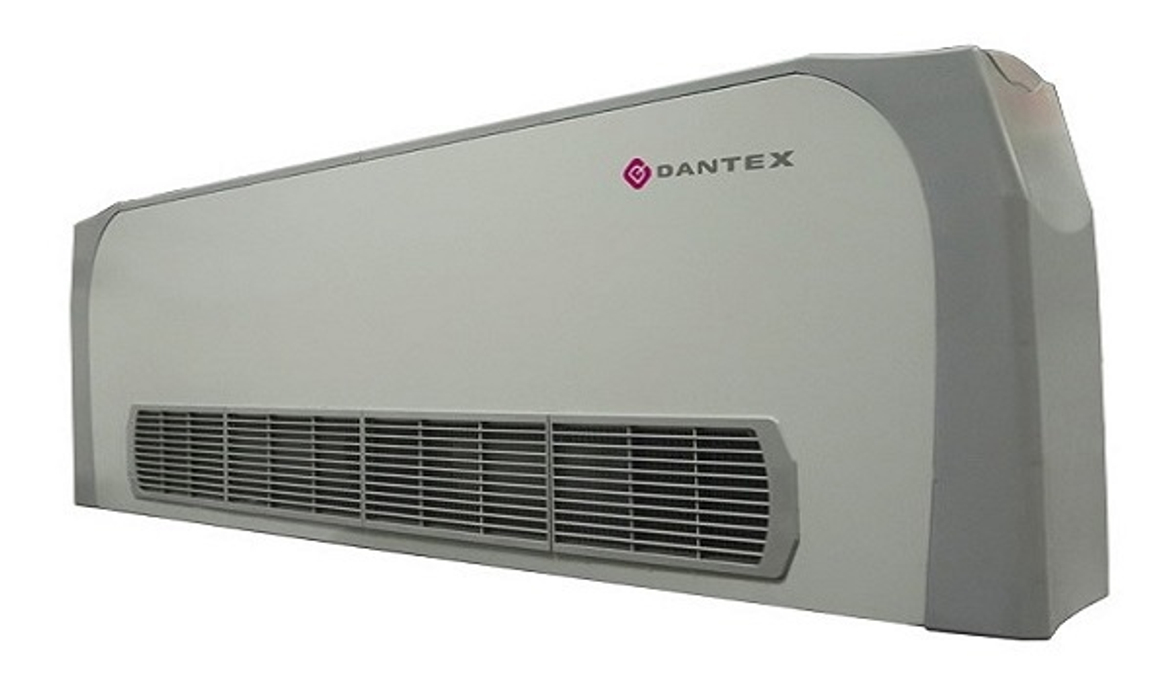

Минувшим годом DANTEX запустила производство фанкойлов DF-UT020-100ERMOF, продолжив расширение линейки 4-трубных напольно-потолочных моделей. DF-UT020ERMOF послужил базой для дальнейшего развития концепции.

Слив конденсата

Конструкционно вся линейка объединена не только применяемыми узлами, элементами, но и одинаковым подходом к удалению конденсата, который является неизбежным спутником любого кондиционера.

Сливу конденсата посвящен раздел инструкции по монтажу. Под сбор воды конструкторами предусмотрен поддон, имеющий отвод Ø 16 миллиметров, к которому и подключается дренажная магистраль. В паспорте изделия дренажный насос не упоминается – значит, конденсат идет самотеком, для чего дренажная труба монтируется с уклоном. Ниже приведен рисунок:

3-сантиметровый уклон дренажной трубы должен приходиться на её 1 метр длины. Это не единственная особенность фанкойлов. Если DF-UT020ERMOF монтируется на стене, то можно предусмотреть вывод конденсата наружу. Напольный вариант, если фанкойл расположить вблизи стены, может предусматривать аналогичную схему.

Однако, слив в канализацию потребует установки сифона – на рисунке сверху он изображен дважды перегнутой трубкой. Удаленность фанкойла от канализационного стояка может вызвать необходимость установки дренажного насоса, хотя, вариант ручного слива тоже имеется. Сам сифон, заметим, в первом «колене» должен также иметь сливную пробку, позволяющую избавить систему от воды.

Оборудование офиса несколькими фанкойлами однозначно потребует организации специальной дренажной системы. Последняя, кстати, снизит трудоемкость ремонтных работ, требующих удаления воды из основной системы.

Дренажный поддон из стали покрыт оцинковкой, спасающей его от ржавления. Чтобы конденсат не собирался на его нижней поверхности, поддон оснащен теплоизоляцией. Подключения теплообменников и подключение дренажного патрубка – совпадают по расположению. Для понимания общей ситуации с дренажем приведем рисунок:


Кстати, смонтированная дренажная система проверяется на функционирование – в поддон наливают воду и наблюдают насколько свободно она стекает.

Часть поставщиков, перечисляя опциональные аксессуары, кроме всевозможных клапанов, опор для напольных версий, фронтальных панелей, упоминают и дренажные насосы.

Монтаж слива конденсата

Особенности обвязки фанкойла – минимальные расстояния от подключаемых трубопроводов до стен/перегородок – учтены в паспорте, но монтаж все-таки лучше доверить специалистам, набравшим опыт. Ниже приведен рисунок, отражающий габариты приближения фанкойла к стенам/перегородкам.


Приведен вариант бескорпусной модели. Корпусная должна имеет соответствующее увеличения габаритов сближения, чтобы гарантировать возможность технического обслуживания фанкойла или производства ремонтных работ.

Эксплуатация фанкойлов

Заложить удобство эксплуатации можно, учитывая устройство фанкойла. Все модели DANTEX DF-UT, напомним, работают на охлаждение/обогрев. Часть модельного ряда имеет два теплообменника. Такая особенность отражается на вариантах подключения – двухтрубное/четырехтрубное. То есть, ремонтные/эксплуатационные работы, требующие слива теплоносителя, существенно облегчаются наличием дренажной системы.

Теплообменники фанкойла обладают солидным запасом эксплуатационной прочности – медные трубки, оснащенные алюминиевым оребрением, тестируются заводскими испытателями, подающими на готовый агрегат давление 24 бар.

Второй или дополнительные теплообменники DANTEX DF-UT позволяет предлагать заказчикам 12 типоразмеров, с диапазоном производительности «185~2145» кубов ежечасно. Хороший теплосъем обеспечивают и многоскоростные вентиляторы.

Материалы

На внутренний корпус DF-UT конструкторы «Дантекс» пустили оцинкованный лист, прекрасно сопротивляющийся коррозии. На этапе доработки модели инженеры подобрали оптимальную толщину металла, добившись максимального снижения массы изделия.

Внешний корпус фанкойла – окрашенный ABS пластик, придающий устройству дополнительную эстетичность. Цвета подобраны нейтральные, не нарушающие дизайн помещений.

Вентиляторы

Фанкойлы DANTEX DF-UT имеют радиальные вентиляторы – линейка для двухстороннего всасывания. Роторы вентиляторов проходят специальную статическую/динамическую балансировку, способствующую максимальному снижению децибел. Эффективность обдува повышается особенной конфигурацией лопастей – загнуты вперед.
