Общие данные о центробежных (радиальных) вентиляторах

Вентиляторы улитки имеют двойственное обозначение (маркировку): ВР и ВЦ, то есть, радиальный и центробежный. Первое говорит о том, что лопатки рабочего органа оборудования расположены радиально относительно своего ротора. Второе – это обозначение физического принципа работы прибора, то есть, процесс забора и перемещения воздушных масс происходит за счет центробежной силы.

Именно центробежные вентиляторы в системах вентиляции показали себя с положительной стороны за счет высокой эффективности отвода воздуха.

Принцип действия

Как уже было сказано, вентиляторы этой модификации работают на основе действия центробежной силы.

  1. Лопатки, закрепленные на роторе устройства, вращаются с большой скоростью, создавая завихрения внутри корпуса.
  2. Давление на входе падает, что становится причиной всасывания близ расположенного воздуха, который устремляется внутрь.
  3. Под действием лопаток он отбрасывается к периферии пространства, где создается высокое давление.
  4. Под его действием воздушный поток устремляется к выходному патрубку.

Так работают все центробежные модели, которые устанавливаются не только в системах вентиляции, но и дымоудаления. О последних надо сказать, что изготавливают их корпус из алюминиевого сплава или стали, покрытой жаростойкими материалами, а комплектуют взрывозащищенным электродвигателем.

Особенности конструкции

Как уже было сказано, основная особенность конструкции – улитка. Необходимо обозначить и форму лопаток. В вентиляторах этой марки применяют три их разновидности:

  • с прямым наклоном,
  • с наклоном назад,
  • в виде крыла.

Первая позиция – это небольшие вентиляторы с большой мощностью и производительностью. То есть, они могут создавать условия, при которых другие модели требуют наличия большого корпуса. При этом они работают с низким уровнем шума. Вторая позиция – это экономный вариант, который потребляет на 20% электроэнергии меньше, чем другие позиции. Такие вентиляторы легко переносят нагрузки.

основная особенность конструкции – улитка

Что касается исполнения, которое относится к электродвигателю, то здесь также три позиции:

  • ротор закреплен напрямую с валом двигателя через муфту и подшипники;
  • через ременную передачу с помощью шкивов;
  • крыльчатка насажена на вал электродвигателя.

И еще одна особенность – это места соединения вентилятора с воздуховодами вентиляционной системы. Входной патрубок имеет прямоугольную форму отверстия, выходной круглую.

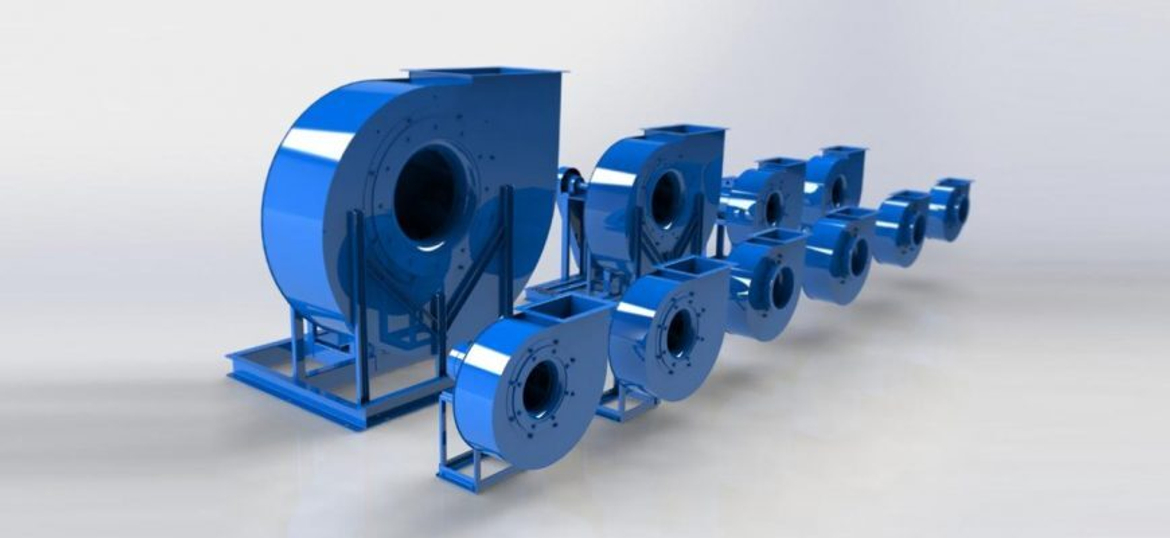

Виды

Виды центробежных вентиляторов улиток – это три позиции, отличающиеся друг от друга мощностью. Этот параметр зависит от скорости вращения электродвигателя, а соответственно и ротора, а также от количества лопаток в конструкции устройства. Вот три вида:

  1. Вентиляторы улитки низкого давления, параметр которых не превышает 100 кг/см². Чаще всего их используют в системах вентиляции многоквартирных домов. Устанавливают улитки на крышах.
  2. Модели среднего давления – 100-300 кг/см². Устанавливаются в системах вентиляции промышленных объектов.
  3. Разновидность высокого давления – 300-1200 кг/см². Это мощные вентиляторные установки, которые обычно включают в систему воздухоотвода лакокрасочных цехов, в производствах, где установлен пневмотранспорт, на складах с горюче-смазочными материалами и прочих помещениях.

Есть еще одно разделение вентиляторов улиток – по своему назначению. Это в первую очередь приборы общего назначения. Далее еще три позиции: взрывозащищенные, термостойкие и коррозиестойкие.

Ограничения в использовании

Производители и специалисты рекомендуют устанавливать улитки в системах вентиляции, которые не используются для отвода воздуха:

  • с липкими взвесями с концентрацией более 10 мг/м³;
  • с волокнистыми материалами в воздухе;
  • со взрывоопасными включениями;
  • с коррозионными частицами;
  • и на складах, где хранится взрывчатка.

Во всех остальных случаях использовать улитки можно без ограничений. И еще один момент, регламентирующий условия их эксплуатации, это температурный режим, который нельзя нарушать: от -45С до +45С.

Популярные модели

В принципе, по-модельного разделения улиток не существует. Есть определенные марки, которые выпускаются всеми производителями. И делятся они в основном по прямому назначению. К примеру, вентилятор ВРП, где буква «П» обозначает, что это пылевая модель, которую используют в системах вентиляции и аспирации, для удаления воздуха с большой концентрацией пыли. То есть, это специфичная модель, которую надо использовать именно по прямому назначению. Конечно, этот прибор легко справится и с обычным воздухом, но он дороже стандартных ВР или ВЦ, потому что в его конструкции используется толстый металл для изготовления корпуса и лопаток, отсюда и более высокая мощность электродвигателя.

То же самое касается вентиляторов марки ВР ДУ, то есть, для дымоудаления. Изготавливают их из более качественных материалов с установкой взрывозащищенного двигателя. Отсюда и высокая их цена. Что касается других позиций, то ВР разделяется на виды, о которых было уже сказано, и в каждой группе есть свои модели со своими техническими характеристиками.



Как сделать своими руками

Вопрос, поставленный названием этого раздела, можно отнести к категории риторических. То есть, в принципе, сделать улитку своими руками можно, если владеть навыками жестянщика или сварщика. Потому что собирать прибор придется из листового металла. А в зависимости от мощности и производительности устройства металл будет разной толщины.

Плюс ко всему самостоятельно сделать лопатки и качественно прикрепить их к ротору – сложно. Потому что ротор будет вращаться с огромной скоростью, и если балансировка конструкции нарушена, то вентилятор разнесет на части в первые 20 секунд работы. Да и правильно подобрать электродвигатель надо с учетом мощности и скорости вращения, плюс грамотно провести подсоединение его к ротору вентилятора. Так что не пытайтесь ничего делать своими руками – это опасно для вашей же жизни.
