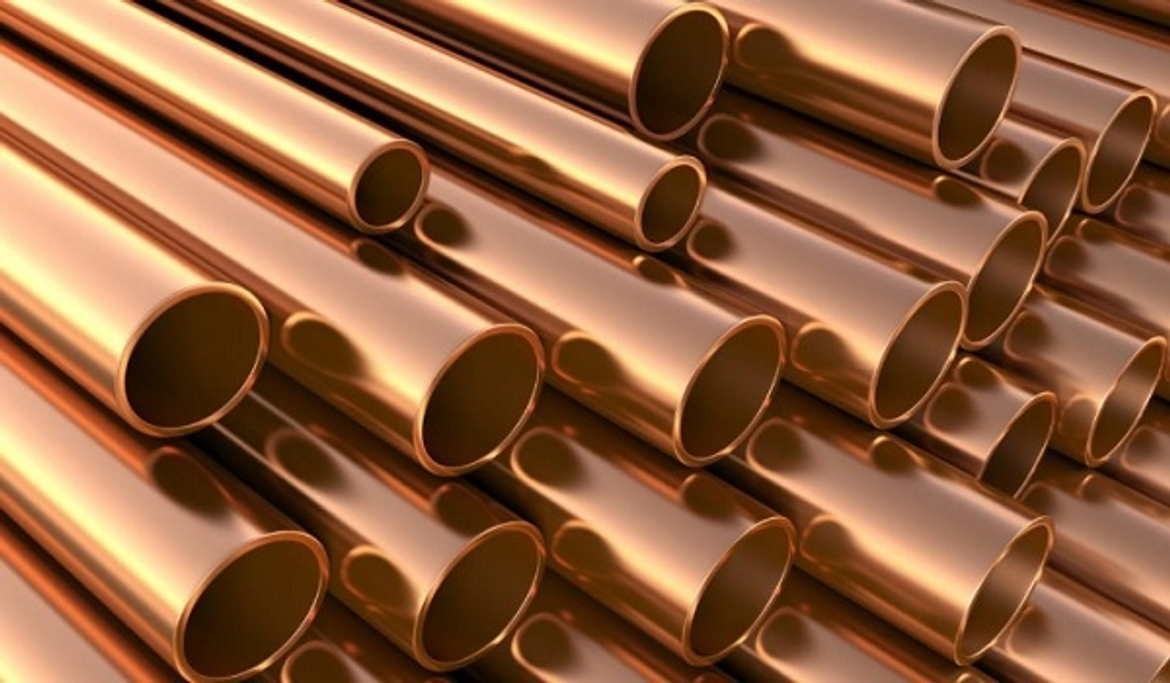

Сортамент звучит солидно, но за термином скрываются банальные параметры медных труб.
Сортамент
Стандартизация параметров медных труб потребовала введения единообразия геометрических размеров. ГОСТ 617-2064 определяет многообразие выпускаемых труб медных тремя размерами – Øнар, длина, толщина стенки.
Американский справочник по медным трубам трактует диаметры следующим образом: фактический внешний диаметр (OD) жесткой медной трубы всегда на 1/8 дюйма больше номинального размера, или того, что называется трубой. Например, полудюймовая труба имеет внешний диаметр 5/8 дюйма.
В российской практике выделяется и другой набор геометрических характеристик:
- наружный диаметр, обозначаемый «Dнар». Выше он и упоминается ГОСТом. Специалисты по нему подбирают трубопроводную арматуру, он упоминается на карточке товара, прикрепленной к партии;
- условный проход или истинный просвет, обозначаемый «Ду». Параметр определяют вычитанием из «наружного диаметра двух толщин стенки». Обычно получается величина, содержащая сотые, что не имеет практического значения. Ведь существуют допуски по овальности, разностенности.
ГОСТ допускает выпуск медных труб по внутреннему диаметру, задаваемому заказчиком.
Ниже приводится таблица, отражающая зависимость «Øнар – предельное отклонение»:
| № п/п | Наружный Ø номинальный | Допуск – предельное отклонение |
| 1 | 3~10 | - 0.15 |
| 2 | 10~18 | - 0.20 |
| 3 | 18~30 | - 0.24 |
| 4 | 30~48 | -0.30 |
| 5 | 48~76 | - 0.40 |
| 6 | 76~100 | - 0.50 |
| 7 | 100~120 | ± 0.30 |
| 8 | 120~139 | ± 0.40 |
| 9 | 139~170 | ± 0.50 |
| 10 | 170~235 | ± 0.70 |
| 11 | 235~360 | ± 0.90 |
Примечание:
- размеры в миллиметрах;
- второй параметр столбца «Наружный диаметр…» подразумевает «включительно». Например, «10~18»а – первый параметр «10» несколько превышает десятку, а второй включает в себя «18».
Подобными таблицами также оговорены соотношения наружных диаметров с овальностью, отклонениями толщины стенок, другими характеристиками труб.
Таблично также оговорена масса «метровой» трубы, имеющий номинальные толщины стенок, диаметры. Причем, холоднодеформированные и прессованных разнесены по разным таблицам.
Стандартизация длин труб
Трубы должны выпускаться производителям отрезками и бухтами.
Отрезки допускается производить немерной длины для следующих категорий:
- холоднодеформированные трубы – 1.5~6 метровыми плетями;
- прессованные трубы – 1~6 метровыми отрезками.
Холоднодеформированные трубы можно также выпускать плетями мерной длины. Допускается и производство длин кратных мерным (лимитом является мерная длина).
Поставка холоднодеформированных ГОСТом оговаривается особо – допускается отправка 1.5-метровых труб. Такой формат не должен превышать 10% партии. Можно поставлять и трубы меньше метровой, но больше полуметровой длины – процент в партии указан выше.
Сформированная производителем бухта должна в раскатанном виде иметь 10-метровую длину (min). В такие бухты скатывают тянутые трубы предельного диаметра 18 миллиметров (наружного). Заказчик может заказать бухты из труб большего наружного диаметра.
Допускается также поставлять бухты свободной намотки, послойно-упорядоченной, плоской спиральной, если такой формат устраивает заказчика. На шильдике бухты эти категории обозначаются буквами:
- БТ – свободная намотка;
- БУ – послойно-упорядоченная;
- БС – плоская спиральная.
Особо оговаривается ГОСТ точность длин выпускаемых производителями труб мерной длины. Допуски демонстрируются таблицей:
| № п/п | Ø номинальный наружный (миллиметры) | Предельное отклонение (миллиметры) | |
| Меньше 2000 | Больше 2000 | ||
| 1 | 3~50 | 6 | 10 |
| 2 | 50~150 | 10 | 15 |
| 3 | 150 и более | 18 | 24 |
Примечание: в столбце «Ø номинальный наружный» вторая цифра – включительно.
Обозначения труб
Для полноты информации о выпущенной трубе введена следующая схема:
Естественно, все параметры, наименования – зашифрованы по следующему алгоритму:
1 - способ изготовления – «Д» – холоднодеформированная (холоднокатаная/тянутая);
2 - форма профиля – КР – круг;
3 - точность изготовления:
3.1 - Н – нормальная по диаметру и толщине стенки;
3.2 - П – повышенная по диаметру и толщине;
3.3 - И – повышенная по диаметру и нормальная по толщине;
3.4 - К – нормальная по диаметру и повышенная по толщине;
3.5- С – нормальная по Øсредн;
3.6 - У – %% толщины.
4 - состояние:
4.1 - М – мягкое;
4.2 - П – полутвердое;
4.3 - Т – твёрдое;
4.4 - Л – мягкое (повышенная пластика);
4.5 - Ф – полутвердое (повышенная прочность);
4.6 - Ч – твердое (повышенная прочность).
5 - размеры – Øнар, толщина стенки;
6 - длина:
6.1- НД – немерная;
6.2 - КД – кратная мерной.
7 – условия особые:
7.1 - Б – длина повышенной точности;
7.2 - О – повышенная точность кривизны;
7.3 - Р – тестирование на растяжение – регламентировано;
7.4 - Н – измерения по твердости – регламентированы (технология по Виккерсу);
7.5 - БТ – свободная намотка бухты;
7.6 - БУ – намотка упорядоченная послойная;
7.7 - БС – плоская спиральная намотка.
На шильдике партии, отправленной заказчику, труба будет обозначаться, например, Труба_ГКРХХ 90х60_НД_М3_ГОСТ_617-2006.
