Трубопроводы мало ассоциируют с кондиционером. Действительно, взгляните на фасады – вот блоки сплит-систем, зайдите в квартиры – вот комнатные блоки. Тогда, о чем говорит ГОСТ 34058-2017?
Трубопроводы холодильного контура

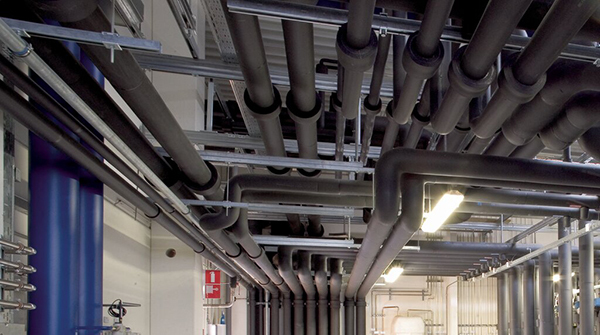

Вынесенное в подзаголовок, шокирует обывателя. Однако, все это существует – в домашних условиях в миниатюре, в коммерческих, полупромышленных, промышленных системах трубопроводы холодильного контура видны невооруженным глазом. Достаточно поднять голову в продуктовом супермаркете – увидите разводку серебристых труб большого диаметра.
Серебристое покрытие – не дань дизайнерскому замыслу, а реализация требования ГОСТ – трубопроводы холодильного контура должны покрываться теплоизоляцией. Цель покрытия – сохранение температуры хладагента, предотвращение капели конденсата на головы покупателей, например. На предприятии такой конденсат может вызвать расстройство технологического процесса – убытков не оберешься.
Впрочем, документ, прописывая солидные климатические системы, в следующем пункте обращается к бытовым устройствам, требуя для бытовых кондиционирующих устройство ограничивать протяженность трубопроводов этого назначения технической документацией бренда, изготовившего сплит-систему. Обязательно лимитируется следующие длины:
- длина трубопровода (max), соединяющая уличный/комнатный блок;
- допустимый разнос высот (max) уличного/комнатного блоков.
Система удаления конденсата
Читатель, узнав, что трубопроводы холодильного контура не вымысел авторов ГОСТ, уже не удивится, что существует «Система удаления конденсата». Кстати, своеобразно изложена история её рождения в статье «Дренажная труба кондиционера – куда вывести».
Предназначение «Системы удаления конденсата» – обеспечение его отведения от блока-испарителя. Здесь проектировщик может пользоваться и требованиями паспортной документации, и техдокументами завода-изготовителя климатической системы.
Однозначно решается вопрос труб, арматуры, оборудования, материалов, которые используются в ходе разработки проекта, выполнения монтажных работ – все перечисленное должно соответствовать ТЗ, ППО, РД, что выливается в требование применять:
- трубы стальные оцинкованные водогазопроводной линейки. Можно обойтись и не оцинкованными;
- трубы стальные прямошовные электросварные, соответствующие ГОСТ 10704;
- трубы стальные холоднодеформированные бесшовные, соответствующие ГОСТ 8734;
- трубы напорные термопластовые, применяемые в водоснабжении/отоплении, и соответствующие ГОСТ 32415;
- трубы канализационные полиэтиленовые, соответствующие ГОСТ 22689;
- шланги гофрированные, армированные дренажные.
Последнее, правда, действительно для государств, поддерживающих такой стандарт.
Параметры трубопроводов
Описав материалы трубопроводов, регламентирующий документ переходит к диаметрам. Последние в трубопроводах удаления конденсата должны соответствовать ППР, РД, требованиям технической документации, приложенной заводом-изготовителем.
Диаметры стояков системы, удаляющей конденсат, диктуются расчетным объемом образующегося стока. Требуется учитывать поток, образующийся всеми климатическими системами, связанными кондесатоотводом с рассчитываемым диаметром главного стояки. Учитывается также угол присоединения поэтажных труб к стояку.
Часть характеристик, компонентов будущей системы отвода конденсата определяется на основе ТЗ, ППР, РД. Среди таковых:
- уклон трубопроводов конденсато-удаляющей системы;
- применение насосов – рассматриваются горизонтальные и восходящие участки трасс;
- подключение системы отвода к канализации или водосточной системе;
- применение сифона, разрывающего сток, в точке подключения труб конденсатоотведения к канализации или водосточной системе.
Иногда вопрос отведения конденсата решается банальным выпуском оного за пределы здания. Здесь, правда, проектанты должны проработать местные нормативные акты.
Электроснабжение системы удаления конденсата
Электроснабжение, понятно, – проектируется. А вот сечения проводов/кабелей инженеры должны выбирать, руководствуясь длительно допустимыми токовыми нагрузками, которые содержат паспорта оборудования, поставляемого заводом.
Защита токовых цепей системы должна осуществляться автоматическими выключателями. Последние выбирают, руководствуясь потребляемыми мощностями устройств системы удаления конденсата.
Монтаж системы электроснабжения
Монтажные работы начинаются после сдачи заказчику строительных работ. Провода, кабели, щитки монтируются, руководствуясь проектом. Все отступления, продиктованные реальным положением дел, согласуются с проектировщиками.
Работы должен вести специально обученный контингент, грамотность которого позволяет ему сопоставлять бумажную/электронную версию проекта с реальным объектом.
