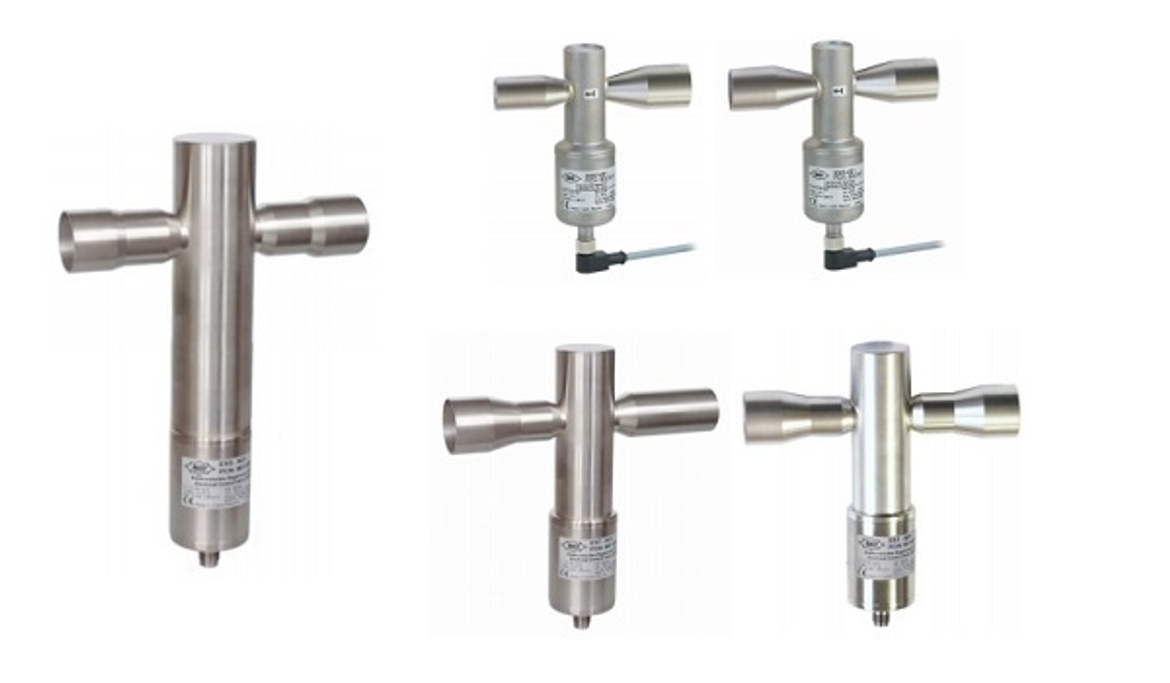

Электронные ТРВ модельного ряда EX, выпускаемые Alco Controls, представлены на снимке, предшествующем статье. Правда, в действительности разнообразие линейки несколько больше.

Сколько EX выпускается

Линейка этих ТРВ лучше всего демонстрируется таблицей (смотрите ниже) подбора нужного вентиля, если потребовалось заменить или модернизировать холодильную или климатическую систему.

Тип ТРВ Реверс потока Присоединительные размеры
    Входа Выхода
EX4-I21 Нет – одно направление 3/8 дюйма ODF 5/8 дюйма ODF
EX4-M21 Нет – одно направление 10 миллиметров ODF 16 миллиметров ODF
EX5-U21 Нет – одно направление 5/8 дюйма (16 миллиметров) ODF 7/8 дюйма (22 миллиметра) ODF
EX6-I21 Нет – одно направление 7/8 дюйма ODF 1-1/8 дюйма ODF
EX6-M21 Нет – одно направление 22 миллиметра ODF 28 миллиметров ODF
EX7-I21 Нет – одно направление 1-1/8 дюйма ODF 1-3/8 дюйма ODF
EX7-M21 Нет – одно направление 28 миллиметров ODF 35 миллиметров ODF
EX8-M21 Нет – одно направление 42 миллиметра ODF 42 миллиметра ODF
EX8-U21 Нет – одно направление 1-3/8 дюйма (35 миллиметров) ODF 1-3/8 дюйма (35 миллиметров) ODF
EX8-I21 Нет – одно направление 1-5/8 дюйма ODF 1-5/8 дюйма ODF
EX4-U31 Реверсивный 5/8 дюйма (16 миллиметров) ODF 5/8 дюйма (16 миллиметров) ODF
EX5-U31 Реверсивный 7/8 дюйма (22 миллиметра) ODF 7/8 дюйма (22 миллиметра) ODF
EX6-I31 Реверсивный 1-1/8 дюйма ODF 1-1/8 дюйма ODF
EX6-M31 Реверсивный 28 миллиметров ODF 28 миллиметров ODF
EX7-U31 Реверсивный 1-3/8 дюйма (35 миллиметров) ODF 1-3/8 дюйма (35 миллиметров) ODF

Напомним, ODF расшифровывается как Outside Diameter Female или «Внешний диаметр». Аббревиатура применяется, когда подразумевается использование медных трубопроводов систем, в которые впаиваются входные, выходные патрубки ТРВ.

Устройство ТРВ

Разнообразие вентилей, представленных таблицей, объединяется единым конструктивным подходом – габариты этих изделий, конечно, различны, но компоновка единообразная. Ниже приводится разрез ТРВ:

Корпус серии EX изготовлен из нержавеющей стали, что гарантирует общую долговечность устройства. Предназначение шагового электродвигателя – перемещение керамической задвижки, связанной со штоком. Последний жестко «привязан» к валу двигателя. Входные/выходные дюзы тоже керамические. Управление электроприводом, регулирующим пропускную способность вентиля, осуществляется электрическими сигналами, которые передаются от контроллера по кабелю, присоединенному к электрическому разъему. Через него также запитан электродвигатель.

Некоторые детали ТРВ на рисунке плохо различимы – ниже они приведены более подробно:

Шаговый электродвигатель обозначен через «М». Изображено два крайних положения керамической задвижки, которая перемещается штоком. На изображении слева она перекрывает канал между «входом/выходом», на изображении справа – этот канал полностью открыт. Промежуточные положения обеспечиваются работой электродвигателя через шток.

Электропривод – необходимые сведения

Alco Controls используется привод EXD-U01 универсальной линейки, единственное предназначение которого – управление ЭРВ Emerson EX4~8/CX4~7.

Электродвигатели этого привода – шаговые, работающие на переменном напряжении 24 B. Допустимые отклонения питающего напряжения – «±10%». Паспорт привода предупреждает – питающая линия защищается 1-амперными предохранителями.

Использование постоянного 24-вольтового напряжения изготовителем не рекомендуется – характеристики вентиля будут иными.

Задвижки клапанов EX4/5/6/7/8 приводятся в движение двухполюсным двухфазным электродвигателем. Характерная особенность такого привода – неподвижность ротора при отсутствии управляющего импульса. Направление вращения определяется чередованием фаз, а продолжительность вращения – количеством импульсов. Единичный сигнал поворачивает ротор на 1.8°.

Питание/управление вентилем

Схема управляющих/питающих устройств вентиля выглядит следующим образом:

Бесперебойник ECP-024 поставляется по усмотрению заказчика.

Клапаны, предупреждает изготовитель, поставляются наполовину закрытыми. Перед заправкой смонтированной системы, где вентиль служит терморегулирующим устройством или байпасом, его следует полностью закрыть. Это достигается снятием напряжения, поступающего с цифрового входа и последующей его подачей – электродвигатель, закрывающий вентиль, издает характерный звук, прекращающийся после перекрытия канала. На процедуру перекрытия требуется время, которое уточняется нижеприведенной таблицей:



Тип клапана

Время на закрытие (сек)

EX4-6/CX4-6

2~30

EX7/CX7/EX8

6~30



Продолжение следует.
