Кондиционер, установленный по ГОСТ, избавит владельца от множества хлопот. Часть требований нормативных документов была изложена в публикации «Бытовое кондиционирование – общие требования». Сегодняшний материал можно считать продолжением.

Установка по ГОСТ 34058-2017

Перед монтажом кондиционера рекомендуется оценить пригодность выбранного места на предмет удобства установки и последующих пусконаладочных работ. Требуется также учесть будущее техническое обслуживание, эксплуатацию. Вдумчивое планирование перечисленных мероприятий не принесет неожиданностей. Например, необходимости перепланировки, реконструкции, демонтажа.

Планируя установку климатических систем офиса, крупного магазина, коттеджа, надо заранее закладывать ревизионные/сервисные люки – это предотвратит демонтаж элементов системы или строительных конструкций, мешающих производству работ. Люки должны открывать доступ к следующим узлам охлаждающих устройств:

  • блокам управления;
  • местам подключения трубопроводов;
  • узлам фильтрации.

Размеры люков должны позволять свободно работать персоналу, обслуживающего систему с применением инструмента, оснастки, вспомогательного оборудования. Конструктивно система кондиционирования имеет два варианта исполнения:
- открытую установку блоков-испарителей настенных/напольных;
- скрытую установку – применяются кассетные/канальные блоки-испарители.

Монтаж воздуховодов

Бытовое кондиционирование – частные дома, коттеджи – начинает нагонять по холодопроизводительности объекты среднего бизнеса. Сети распределения охлажденного воздуха, возврата теплого, также следует монтировать по ГОСТ.

Сечение воздуховодов, их типы диктуются «Руководящими Документами». Последние служат опорой проектировщиков, занятых разработкой сетей. Закладывая блоки-испарители канального типа, инженеры должны отдавать приоритет гибким/жестким воздуховодам, снабженным теплоизоляцией.

Допускается применение одного блока-испарителя, снабжающего охлажденным воздухом нескольких помещений одинаковой функциональной принадлежности, воздуховодами единой модельной линейки. Различная пожаро/взрывоопасность помещений требует применения различных воздуховодов.


Кабели/проводка, продуктопроводы, газопроводы, канализация, другая аналогичная инфраструктура, прокладываемая параллельно воздуховодам, должна отстоять от последних на 100 миллиметров (min). Прокладка энергокоммуникаций внутри воздуховодов, их проход через воздуховоды – запрещен.

Монтаж компрессорно-конденсаторных блоков

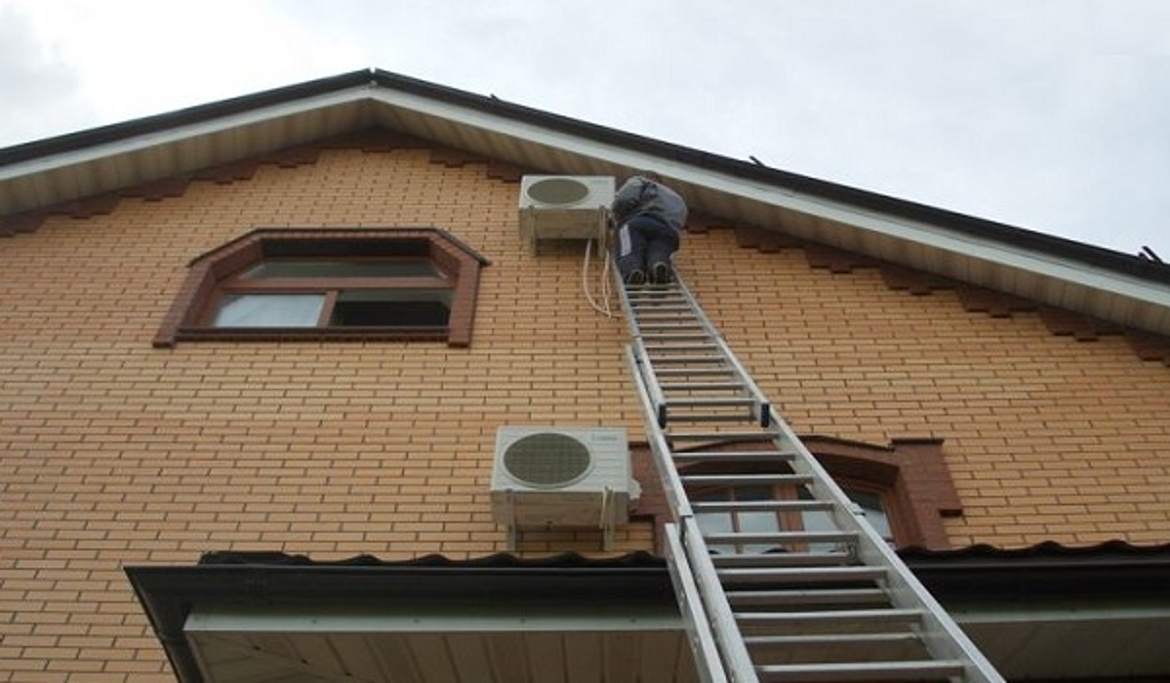

Блоки ККБ следует размещать снаружи помещений/зданий:

  • на специальном фундаменте;
  • на строительных конструкциях – стены;
  • на кровле домов, коттеджей, зданий.

Моменты, требующие точечных решений:

  • ККБ могут размещаться внутри помещений, если воздух, омывающий теплообменник, не будет температурой превышать условия, заявленные паспортном предприятия-изготовителя;
  • климатическое исполнение ККБУ, выбранного заказчиком, должно соответствовать эксплуатационным условиям/категории оборудования для данного помещения. Учитывается ГОСТ-15150;
  • закладывая расчетную «-40»° температуру наружного воздуха, следует через заказчика получить согласование от производителя оборудования.

Между ККБ и строительными/ограждающими конструкциями предусматривается зазор, гарантирующий обслуживание блока. Возможность повреждение устройства предупреждается монтажом антивандального ограждения. Конструкция/дизайн последнего согласуется с заинтересованными структурами.


В систему защиты строительных конструкций зданий от вибрации ККБ входят:

  • типовые виброопоры, предлагаемые предприятием-изготовителем блока;
  • виброопоры иных поставщиков, имеющие нужные технические характеристики;
  • резиновые пластинчатые виброопоры, соответствующие ГОСТ-7338.

Бытовые системы кондиционирования, проектируемые по ТЗ/РД/ППР, должны обеспечиваться:

  • трубопроводами циркуляции жидкого/газообразного хладагента (далее – ТХК - трубопроводы холодильного контура);
  • трубопроводами удаления конденсата.

В качестве ТХК следует применять круглые медные бесшовные трубы холоднокатаной линейки (преимущественно) – мягкие/полутвердые/твердые (классификация в ГОСТ-617).

На месте монтажа/заготовительной площадки концы бухт/труб должны заглушаться штатными крышками, предотвращающими:

  • попадание посторонних предметов;
  • засорение внутреннего объема;
  • механические повреждения поверхности;
  • попадание влаги/химических веществ.

Выбирая внешние диаметры ТХК, следует руководствоваться соответствующими размерами штуцеров блоков-испарителей/ККБ. Диаметров трубопроводов определяется по следующим параметрам:

  • холодопроизводительности системы;
  • потерям давления;
  • скорости потока хладагента, его плотности.

Толщина стенок ТХК диктуется маркой хладагента, прочностными характеристиками, условиями герметичности. Образование конденсата предотвращается применение теплоизоляции.
