Уникальность новинок в заправке хладагентами A2L блоков наружной установки. Технология следует рекомендациям европейских стран, продвигающих внедрение безопасных среде веществ во всех сферах деятельности.
Назначение охладителей
Новинка, названная Copeland-ZX, будет востребована средним бизнесом – владельцами торговых предприятий, переработчиками пищевой продукции. Отдельные характеристики агрегатов представлены таблицей:
| Модельный ряд | Хладагенты | Производи-тельность по подаче воздуха (кубы/час) | Холодо-производи-тельность (кВт) | Эл. мощность – номинал, кВт | Ток – номинал (А) |
| Среднетемпературные блоки | |||||
| ZXMY-020E | R454A, R454C, R455A | 5.9 | 3.42 | 1.58 | 5.4 |
| ZXMY-030E | 8.6 | 5.05 | 2.28 | 7.7 | |
| ZXMY-040E | 11.7 | 6.58 | 3.29 | 10.8 | |
| ZXMY-050E | 14.4 | 8.77 | 3.79 | 13.8 | |
| ZXMY-060E | 17.1 | 10.05 | 4.41 | 14.1 | |
| ZXMY-075E | 18.8 | 11.6 | 5.07 | 15.0 | |
| Среднетемпературные блоки с цифровым управлением | |||||
| ZXDY-030E | R454A, R454C, R455A | 8.3 | 5.13 | 2.21 | 7.2 |
| ZXDY-040E | 11.4 | 7.21 | 2.72 | 8.9 | |
| ZXDY-050E | 14.4 | 8.65 | 3.67 | 12.3 | |
| ZXDY-060E | 17.1 | 10.1 | 4.46 | 12.4 | |
| ZXDY-075E | 18.8 | 11.4 | 4.83 | 15.0 | |
Всего рынку предложено 11 самодостаточных охладителей, имеющих единое конструктивное решение. Часть устройств управляется обычными контроллерами, часть снабжена цифровым управлением, реализующим бесступенчатое регулирование холодопроизводительности. Питающее блоки напряжение – 0.4 кВ.
Анонсируя новинку, руководство Emerson провозгласила верность европейскому курсу на безопасные технологии – весь модельный ряд Copeland-ZX использует R454A, R454C, R455A – хладагенты, относящиеся к сегменту A2L. Применение перечисленных носителей холода сулит агрегатам повышенную энергоэффективность, безопасность, столь ценимую дистрибьюторами, монтажниками, системными операторами.
Особенности монтажа
Специфичность монтажных работ демонстрируется следующим фото:

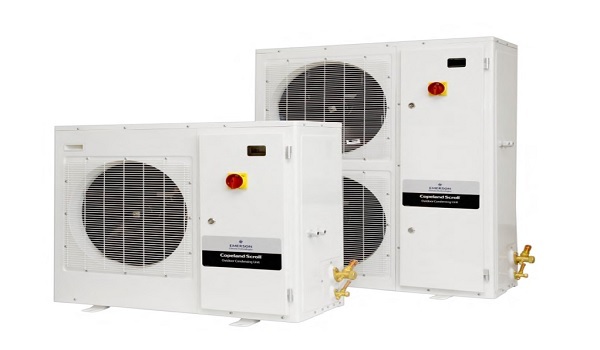

Наружные блоки Copeland-ZX по желанию заказчика обеспечиваются стальной рамой, монтируемой на крыше здания и служащей основой для блоков. Есть вариант крепления кронштейнами, фиксируемыми на наружной стене. О габаритах новинок можно судить по следующему фото:
Слева одновентиляторные ZXMY-020E/040E/030E, справа – двухвентиляторные ZXMY-050E/075E/040E/075E.
Впрочем, внедряемая технология требует от эксплуатирующих организаций, проектировщиков, монтажников озаботиться небольшим изъяном. Ведь «зеленые» A2L оказались «немножко горючими». Западные чиновники, следуя призывам экологов, готовы прикрыть глаза на данный факт, учитывая вредоносность хладагентов линейки А1.
Организациям, занимающимся проектированием систем, использующих агрегаты, подобные Copeland-ZX, да и владельцам устаревших климатических систем рекомендовано ориентироваться на 2030-й, когда доля ГФУ должна лимитироваться 20-процентным сегментом. Другими словами, альтернативы А2L не существует.
Правда, здравый смысл оставлен при расчетах перспективности и окупаемости вновь внедряемых систем охлаждения. Здесь надо рассчитывать многовариантные модели, выбирая наименьшую окупаемость. Заметим, вышеперечисленными хладагентами, фигурирующими в таблице, рынок не ограничен. К А2L относятся довольно широкий набор хладагентов.
Компоненты и узлы
Охладители Copeland-ZX – это набор стандартизированного оборудования. В любой модели присутствуют:
- спиральный компрессор собственной разработки;
- подогреватель картера;
- электронный контроллер, способный диагностировать систему, имеющий интеллектуальную защиту;
- жидкостный ресивер;
- сервисные клапаны;
- фильтр-осушитель;
- электрическая схема с выключателем;
- регулятор привода вентилятора, оснащенного лопастями оригинальной конфигурации, повышающей производительность, снижающей децибелы;
- маслоотделитель, всасывающий аккумулятор.
Среди разрешенных хладагентов, которыми может оперировать производитель есть следующие (квалификация по R) – 404A, 407A, 407F, 448A, 449A, 134a, 450A, 513A, 454A, 454C, 455A, 1234yf. Линейка цифровых охладителей способна плавно регулировать холодопроизводительность в диапазоне «10~100»%. Такая особенность сулит владельцу экономию электроэнергии, снижение эксплуатационных расходов.
Управление системой
Холодильная система, использующая Copeland, управляется электронным контроллером XCM25D, предназначенным для охладителей наружной установки при следующих эксплуатационных условиях:
- температура наружного воздуха – «-40~+60» градусов;
- уставки температуры системы – «-40~+80» градусов;
- влажность (максимальная) – 90% при 48 градусах;
- питание переменным током – напряжение 24 В. Допустимые пульсации последнего – «+15~- 20»%.
Единицы измерений может задавать заказчик системы.
Цифровой контроллер регулирует нагрузку компрессора, добиваясь нужной холодопроизводительности. Циклы загрузка/разгрузка варьируются в промежутке 10~30 сек. Например, задав 40-секундный цикл и 50-процентную холодопроизводительность, наладчик получит 10-секундную работу компрессора, сменяющуюся простоем аналогичной продолжительности.
Полная настройка контроллеров много сложнее – приходится учитывать множество параметров, характеризующих работу холодильных витрин, прилавков, холодильных камер, другого технологического оборудования, обслуживаемого охладителями.
