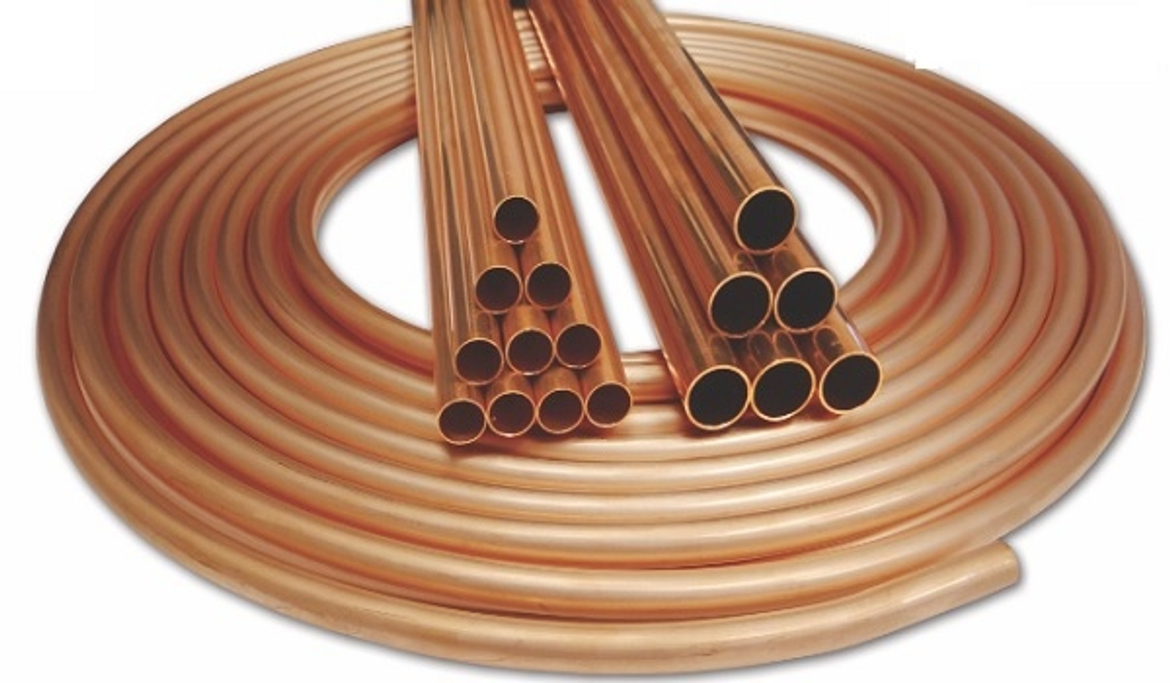

Медные трубы – товар, востребованный строительной отраслью и производителями климатической техники. Правда, Россия регулирует их производство ГОСТ 617_2006, а Запад – ЕN 12735-2.
Трубы медные по-американски
Американцы пользуются несколько своеобразными нормативами, отличающимися, например, игнорированием метрической системы – все параметры у янки – дюймовые. Их стандарт распространяется на трубы медные, предлагаемые рынку водоснабжения, отопления, системам вентиляции и кондиционирования. Наш ГОСТ, поясним, обозначает сферу применения термином «трубы общего назначения».
Регламент США весьма демократичен – документ не требует, а сообщает: трубы медные могут быть изготовлены из жесткой/мягкой меди и должны обладать высокой коррозионной стойкостью и надежно соединяться. Наиболее распространенными категориями медных труб являются:
- тип «K» – самые толстостенные. Сфера применения – HVAC, сети водоснабжения, противопожарные системы, маслопроводы. Выпускаются гибкими и жесткими, с раструбами и уплотнительными фитингами. Жесткие нашли применение при подземной прокладке – хорошо держат землю траншеи;
- тип «L» – идут на системы кондиционирования, сантехнические сети, противопожарные системы, вентиляция. Тоже могут быть жесткими и гибкими, иметь специальные устройства соединения. Такими трубами заполнен больший сегмент рынка – тип «К» дороже. Например, гибкими чаще пользуются при реконструкции водопровода, заменяя жесткие. Тип «L» тоньше типа «К», но толще типа «M»;
- тип «M»а – используются монтажниками отопления с тепловыми насосами, другими источниками тепла, применяются в системах вакуумирования. Также выпускаются жесткими и гибкими. Соединяются фитингами, другими технологиями. Невысокая цена привлекает жилой сектор. Не всегда гарантирует качество коммуникаций – заказчиков предупреждают монтажники, проектировщики.
Размеры труб медных в США
Фактический наружный диаметр, обозначаемый в американской метрологии «OD», для жестких труб всегда на «1/8» дюйма больше номинального диаметра. Так, труба медная «1/2» дюйма имеет внешний диаметр «5/8» дюйма. Такой принцип охватывает все типы. Внутренний диаметр, обозначаемый у американцев «ID», определяется толщиной трубы, которая – суть производная типа. Проектировщики, выбирая толщину труб медных, ориентируются по давлению, которое они будут нести.
Трубы медные Российские
Наш стандарт. кроме медных труб. охватывает и латунные. Правда, только марку Л96. Ориентироваться на ГОСТ 617 2006 следует производителям прессованных и холоднодеформированных трубок, в поперечном сечении которых – круг. Документ, кстати, одобрен азербайджанским, белорусским, казахстанским и многими другими правительствами стран СНГ.
Термины и определения
Поясним термины, присутствующие в документе:
| 1 | Труба круглая бесшовная | Полое изделие – поперечное сечение – круг. Толщина стенок – равномерная. Стенки на всех стадиях техпроцесса производства представляют собой непрерывную окрыжность. |
| 2 | Труба круглая сварная | Полое изделие – поперечное сечение – круг. Толщина стенок – равномерная. Технология производства – сварка предварительно свернутых листов. |
| 3 | Средний диаметр | Среднеарифметическое наибольшего/наименьшего Ø, замеряемых в поперечном сечении. Последнее перпендикулярно оси трубы. |
| 4 | Овальность | Разность наибольшего/наименьшего значений Ø, замеренных в одном поперечном сечении. Последнее перпендикулярно оси. |
| 5 | Толщина стенки номинальная | Параметр, указанный в заказе. |
| 6 | Разностенность | Разность между наибольшей/наименьшей толщиной стенки. Измеряется в поперечном сечении. Последнее перпендикулярно оси трубы. |
| 7 | Бухта | Отрезок трубы, смотанный витками. |
| 8 | Бухта свободной намотки | Бухта из неупорядоченных витков смотанного отрезка трубы. |
| 9 | Бухта послойно упорядоченная | На нижележащий виток накладывается следующий. Так формируется вся бухта. |
| 10 | Бухта послойно упорядоченная | Рядом с первым витком на барабан укладывается следующий. Так формируется первый слой. Затем идет намотка последующих. |
| 11 | Бухта плоская спиральная | Труба наматывается спиралями, образуя диск. Иногда имеет несколько слоев. |
| 12 | Мерная длина | Длина трубы, указанная в заказе. Параметр относится и к бухтам, и к прямолинейным отрезкам. Указывается погрешность. |
| 13 | Кратная длина | Отрезок, кратно укладывающийся с допуском на основную длину трубы. |
| 14 | Немерная длина | Длина трубы, несколько превышающая заказанное значение. Закладывается техпроцессом. |
Немерная длина
Длина трубы, несколько превышающая заказанное значение. Закладывается техпроцессом.
Приведем пример предложения медных труб с непривычными россиянам параметрами от американской компании Ferguson: всего за 807 долларов 60 футов мягкой трубы типа «К». Диаметр 3/4 дюйма. Вообще, такая труба имеет разбег диаметров 1/4~1/5 дюйма.
