Крышные кондиционеры, или руфтопы, относятся к климатическому оборудованию, предназначенному для создания комфортных условий воздушной среды в различных помещениях. При этом крышные кондиционеры в большинстве случаев используются в режиме 100% рециркуляции воздуха, а необходимый объем свежего воздуха, по санитарным нормам, подается в помещения при помощи приточно-вытяжных установок. Существуют также решения, которые позволяют применять руфтопы для кондиционирования помещений и одновременно вентиляции, в режиме частичного подмеса свежего воздуха до 25-50%, а в некоторых случаях через фильтры и теплообменники крышного кондиционера может подаваться даже до 100% приточного воздуха. Это позволяет свести к минимуму использование отдельных приточно-вытяжных установок в здании.
Таким образом, руфтопы могут совмещать функции обычных кондиционеров или доводчиков для обеспечения требуемых температурных параметров в помещениях и функции приточно-вытяжных установок: очистка, охлаждение или нагрев приточного воздуха с рассчитанным санитарным расходом.
Типы крышных кондиционеров
Как и любое другое оборудование крышные кондиционеры можно разделить на несколько групп.
По типу обработки рециркуляционного воздуха крышные кондиционеры делятся на:
- работающие только на охлаждение;
- работающие на охлаждение или нагрев (в режиме теплового насоса или за счет водяного/электрического нагревателя);
- работающие только на нагрев (за счет водяного/электрического нагревателя);
- работающие на охлаждение или нагрев с функцией осушения;
- работающие на охлаждение или нагрев с функцией увлажнения.
По назначению делятся на:
- работающие без подмеса свежего воздуха;
- работающие с подмесом свежего воздуха.
По типу обработки рециркуляционного воздуха:
В большинстве производимых руфтопов есть холодильный контур, обеспечивающий его работу летом в режиме охлаждения.
- Руфтопы, работающие только на обогрев, достаточно редкий вид.
- Руфтопы же работающие только на осушение или только на увлажнение воздуха вообще не выпускаются.
При наличии четырехходового клапана в холодильном контуре, установка становится руфтпом, работающим в режиме охлаждения или нагрева с функций теплового насоса.
Отдельно следует отметить, что при приобретении крышного кондиционера стандартной комплектации (только с функцией охлаждения), его можно сразу или в дальнейшем дополнить необходимым набором функций.
По назначению крышные кондиционеры делятся на те, которые работают на рециркуляционном воздухе, и те, которые осуществляют подмес свежего воздуха с улицы.
В случае подмеса наружного воздуха его доля составляет не более 25%, если кондиционер без каплеуловителя, а для руфтопов с каплеуловителем доля подмеса свежего воздуха может составлять от 25 % до 100%.
Так как одно из преимуществ крышного кондиционера – это совмещение систем кондиционирования и вентиляции, то все стандартные руфтопы имеют возможность работы с подмесом свежего воздуха. Однако это не исключает возможность его работы только на рециркуляционном воздухе.
Конструкция и принцип работы
Руфтоп – это единая система, в которой расположены все функциональные элементы. Корпус руфтопа изготовлен из металла и разделен на несколько секций.
В каждой секции расположены компоненты, выполняющие определенные функции. Стандартный крышный кондиционер обычно содержит следующие секции: смешения, фильтрации, охлаждения, вентиляторную, шумоглушения и отделение для холодильной машины. У разных производителей секции могут отличаться.

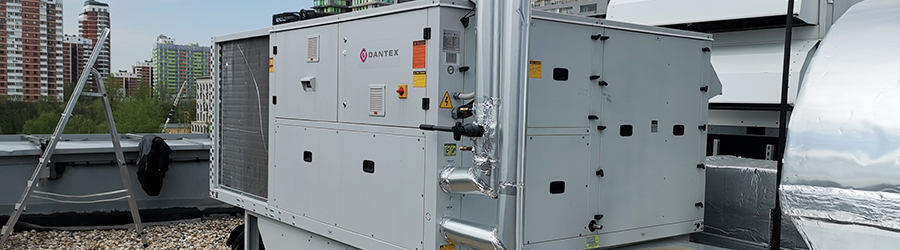

Руфтоп чаще всего устанавливается на крыше и через специальное отверстие забирает воздух из помещения. В некоторых случаях установка также возможна внизу, в непосредственной близости от здания.
При необходимости этот воздух смешивается с наружным, поступающим через воздухозаборник, и через регулирующие заслонки попадает в смесительную секцию.
Далее через фильтр грубой очистки (или фильтр более тонкой очистки) воздух поступает в секцию охлаждения. Там расположен теплообменник испарителя, который связан холодильным контуром с холодильной машиной, имеющейся в руфтопе. Охлажденный воздух захватывается вентилятором, который через секцию шумоглушения подает воздух в помещение через другое отверстие в крыше по воздуховодам. Цикл повторяется. Как было сказано выше, количество секций и дополнительные функции могут варьироваться в зависимости от производителя и пожеланий самого заказчика.
Основные преимущества
К основным преимуществам крышных кондиционеров можно отнести их компактность, низкий уровень шума, большую надежность. При этом, поскольку система представляет собой единую целостную конструкцию, производство монтажных работ значительно упрощается.
Отдельно следует отметить, что приобретение руфтопа, как правило, более выгодное решение, чем покупка отдельно двух систем – кондиционирования и вентиляции.
Особенности использования руфтопов
Несмотря на то, что моноблочная конструкция несколько упрощает проектирование и монтаж, все эти работы все же следует доверить проверенным и сертифицированным специалистам, что может повлиять на конечную стоимость проекта. Другим нюансом можно считать отсутствие возможности создания разветвленной системы воздуховодов для непосредственной подачи воздуха во множество помещений для крышных кондиционеров, работающих в режиме 100% рециркуляции.
