Линейка контроллеров ЕС2 позиционируется Alco controls, как новая модификация устройств, регулирующих работу холодильных, кондиционирующих систем.

Общие данные

Компактный корпус вмещает компоненты, сулящие максимальный функционал, обеспечивающий регулирование перегрева, температуры и управление оттайкой. Кроме перечисленного, гаджет является веб-сервером.

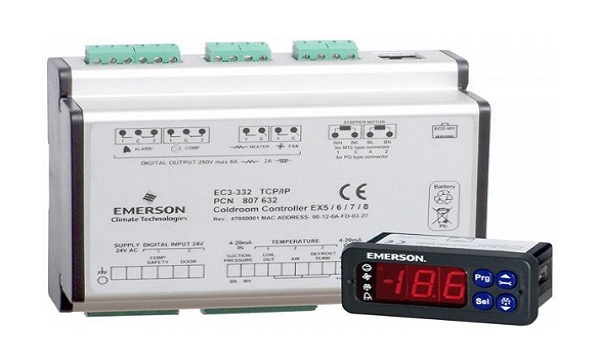

Общий вид контроллера – ниже:


Визуализация параметров осуществляется общепринятыми веб-браузерами. Несколько контроллеров, работающих на единую холодильную систему и требующих взаимосвязанных решений, настраиваются, контролируются и связываются через Echelon LON.

Линейка контроллеров

Производитель предлагает несколько версий:
- EC2-35, воспринимающие сигналы датчиков давления, температуры и работающие с электронными расширительными клапанами EXV. За аббревиатурой скрыто Electronic_Expansion_Valve;
- EC2-31, воспринимающие сигналы температурных датчиков и работающие с EXV;
- EC2-21x, работающие с TXV - температурными расширительными клапанами;
- EC2-11x – универсальный.

Функции

Среди функций производитель выделяет следующие:
- регулирование перегрева – подстраивающийся алгоритм, управление электроимпульсными вентилями EC2-35x и 31x;
- регулирование температуры воздушной среды;
- управление вентиляторами при работе с EC2-35x, 31x и управление оттайкой;
- лимитирование давления кипения (MOP) при работе с EC2-35x, 31x;
- работа с четырьмя реле, ограничивающими работу системы оттайки, вентилятора, компрессора, вентиля;
- генерация сигнала «Авария» на электронную почту при работе с EC2-xx2.

Особенности конструкции

Среди таковых:
- коммутация элементов через винтовые разъемы;
- наличие цифрового дисплея – цифры, отображающие значение параметров, визуализируют «десятые»;
- конструкторами заложены индикаторы компрессора, вентилятора, аварии, оттайки.

Блок-схема коммутации элементов, взаимодействующих через головной контроллер, приведена ниже:



Сфера применения

Контроллеры EC2-3xx разрабатывались конструкторами под холодильные системы, используемые торговыми предприятиями. Основное их назначение – управлять потоком хладагента, регулировать температуру холодильных прилавков, компактных камер, запускать оттайку. Создавая устройство, инженеры совместили выходные сигналы с входными параметрами вентилей Alco Controls EX2, изменяющих объемы протекающего хладагента.

В контроллеры ЕС2-3хх заложены два алгоритма:
- управление по датчикам давления кипения и датчикам температуры трубы, что обеспечивает оптимизацию перегрева и позволяет держать заданную температуру;
- управление периодичностью, длительностью оттайки.
Также гаджет выдает аварийные сообщения, контролирует параметры. Заложив возможность автономной работы, конструкторы предусмотрели и сетевую работу гаджета.

Контроллеры EC2-2xx созданы под механические расширительные вентили бренда, которые управляют перегревом.

Модель EC2-11x – многофункциональный контроллер, широко востребованный рынком. Его применяют разработчики торговых прилавков, где требуется обеспечить различные температурные условия на разных полках либо в кухонных системах, обеспечивающих «многообразие» температур по точкам сосредоточения полуфабрикатов. Устройство может мониторить сигналы 3-х температурных датчиков, управлять 2-мя цифровыми входами, 4-мя выходами.


Контроллеры ЕС2 и ЕС3 образуют базовый тандем, позволяющий создание автоматизированной холодильной системы. Оба снабжены программами удаленного доступа, удаленной передачи информации.

Функционирование

Работа контроллера описывается на примере модели EC2-35x. Схема системы с расстановкой датчиков приведена ниже:


Контроллер вычисляет перегрев, используя датчики 2 и 1, что позволяет изменять положение штока регулирующего вентиля. 2-й стоит на выходе испарителя, 1-й измеряет температуру кипения.

Перегрев задается постоянным или переменным. Температурные датчики 3, 4 – это устройства, обеспечивающие термостатирование. Электрическая оттайка 9 активируется программой – настраивается временной интервал. Последний можно установить по сети. Завершается оттайка по сигналам 5-го или 4-го датчиков.

Предусмотрена также возможность регулировать работу вентилятора – датчик 8 – и компрессора – датчик 7. Аварийное отключение напряжения вызывает перекрытие трубопровода ЭРВ, что спасает компрессор от залива. Другими словами, врезка соленоидного вентиля в жидкостную линию не нужна.

Настройка

Вариантов настройки/перенастройки контроллеров EC2 – несколько:
- посредством компьютера через соответствующий порт устройства;
- через сервер AMS, позволяющий заходить в управляющий файл контроллера;
- используя клавиатуру ЕС2;
- пользуясь ПДУ.

Специалисты предпочитают первую пару алгоритмов.

Заключение

Производитель рекомендует использовать брендовые датчики NTC. Заказывая их клиент одновременно задает длину соединительных кабелей. Продукция отличается надежностью, долговечностью.
