Шайбы занимают солидный сегмент рынка высокопрочного крепежа. Минувшим годом метизные подразделения металлургических комбинатов выпустили 70000 тонн болтов, гаек, шайб. Базовый 2010-й по этому показателю превышен в 1.7 раза.

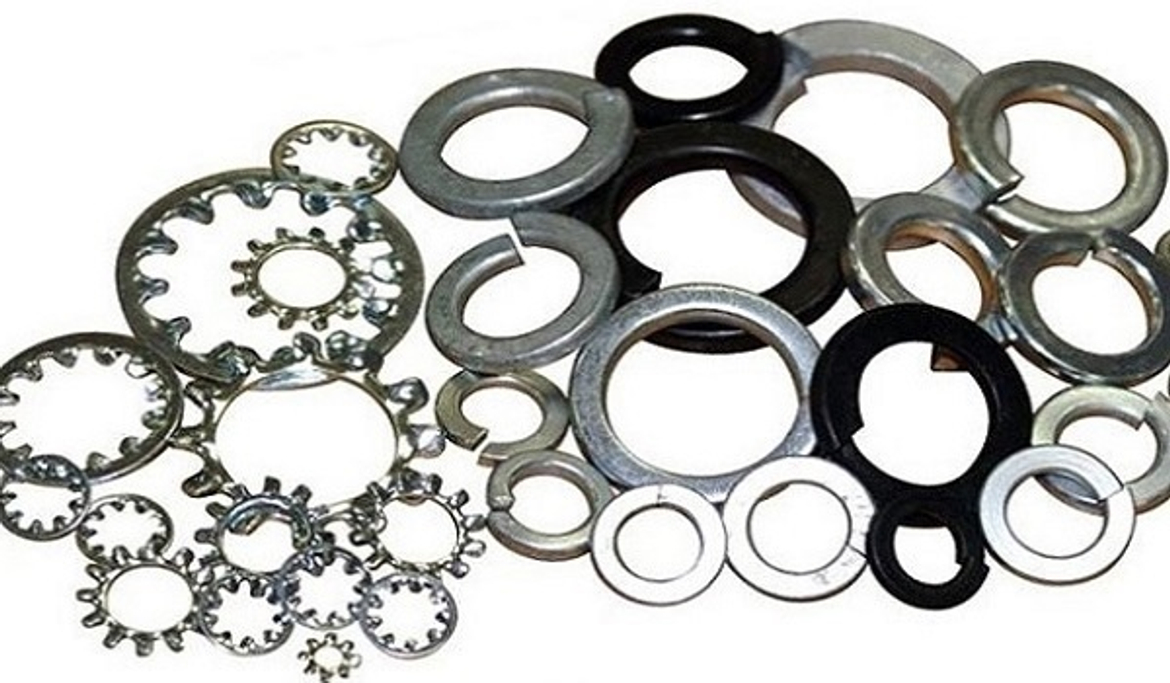

Часть объемов крепежа использовалась при монтаже вентиляции, кондиционирования. Номенклатура шайб весьма обширная, что объясняется множеством предназначений изделия – одни типы призваны увеличивать опорную площадь, другие – предотвращать ослабление соединения, третьи – гарантировать герметичность.
Шайба плоская
Чаще всего обыватель встречается с плоской шайбой, она же чаще всего используется при монтаже воздуховодов. Среди задач изделия выделяют:
- увеличение охвата площади силой, сжимающей конструкции;
- равномерное распределение силы по площади скрепления;
- предотвращение повреждения поверхностей скрепляемых материалов при закручивании гаек, болтов;
Самая распространенная технология производства шайб – штамповка, отличающаяся большой производительностью. Однако, даже этот простейший крепеж регламентируется ГОСТ 11371, а некоторые шайбы, обладающие повышенными характеристиками, ГОСТ 6958. Говорить, что внутренний диметр шайбы требует высокоточного исполнения, а наружный имеет второстепенное значение – грубая ошибка.
Вот примеры номенклатуры плоских шайб, используемых в климатических системах:
- плоская с фаской DIN 125B из оцинкованной стали М3~80. Последнее – диаметр болта, винта, под который она подбирается;
- плоская DIN 125A, сталь, защищенная желтой оцинковкой. Обычно заказываются М2~5;
- плоская DIN 125A из меди. Наиболее востребованы М5~12.
Выпускаются также не защищенные покрытием стальные шайбы. Кроме оцинковки производители предлагают полимерные покрытия, защиту другими металлами.
Шайба гровер
Люди, занимающиеся монтажом воздуховодов, с пружинными шайбами встречаются чаще, нежели с остальными. Конфигурация шайбы такова, что она препятствует разбалчиванию элементов климатической системы, испытывающих переменные нагрузки, либо вибрации. Обычно на плоскость, например, фланца, накладывается плоская шайба, а гровер идет поверх – расходящиеся по вертикали концы пружинной шайбы, сохраняют усилие скрепления даже после незначительного раскручивания соединения. Изобрел такую шайбу John Grover, по фамилии которого её и назвали.
Конструктивно гровер-шайба – это разрезанное под 70-градусным наклоном кольцо, имеющее разносторонне приподнятые края. Пружинные свойства изделию придает проволока особого состава – используется квадратный профиль исходника. 70-градусный скос нужен шайбе для лучшего сцепления с подложенной плоской шайбой.
Приведем примеры номенклатуры, используемой монтажниками воздуховодов:
- гровер DIN 127 «B» тип. Производится из стали углеродистой HV450 под болты, винты М2~100;
- гровер DIN 127 «B» тип. Производится из стали нержавеющей А4 под крепеж М2~42;
- гровер DIN 7980. Применяется с цилиндрическими головками винтов М3~48.
Пружинные шайбы, производящиеся в РФ, должны соответствовать ГОСТ 6402. В некоторых отраслях применяют двухвитковые гроверы.
Шайба стопорная зубчатая
Повышенным сопротивлением к самопроизвольному ослаблению скрепления обладают шайбы, имеющие внешний край, увенчанный множеством зубцов. Другими словами, если гровер сопротивляется раскручиванию двумя зубцами, то эта – несколькими.
Кроме климатической техники таковыми насыщены и бытовые приборы – стиральные, посудомоечные машины. Обычно зубчатые подкладывают под головки болтов/винтов. Такое соединение отличается повышенной надежностью.
Зубья шайбы развернуты на 45 – градусов к плоскости изделия. Производители применяют для формирования изделия штампы, вырубки. Понятно, что зубья должны идти против раскручивания крепежа. Метизные заводы руководствуются ГОСТ 10463. Сортамент таких шайб удовлетворяет запросы потребителей связанные с болтовыми, винтовыми соединениями М2~24. На шайбы пускают нержавейку, латунь, сталь углеродистую.
Шайбы NORD-LOCK
Это последнее слово крепежной технологии. Шайба – составная: поверхности двух её элементов – это своеобразные клинья, препятствующие откручиванию гаек. Форма шайб – конусообразная, что позволяет создавать продольное распирающее усилие, равное нормативному, даже на начальных этапах прокручивания гайки. Такое возможно при ослаблении скрепления вследствие продольной деформации растяжения болта/винта.
В номенклатуре изделия три вида шайб – обычная/широкая из нержавейки и широкая из оцинкованной стали. Первая идет под М4~30, вторая под М3~42, третья под М4~36.
Заключение
Среди экзотики можно упомянуть корончатые шайбы, не дающие раскрутиться тягам, соединенным шпилькой-регулятором. Узкие зубцы шайбы загибаются на стопорную гайку, а широкий – на площадку, отфрезерованную на тяге.
