ALCO Controls выпускает и модель EX2-M00 – обе являются расширительными гаджетами, управляемыми электронными блоками.
Устройство EX2
Разрез изделия приводится ниже:
Входной патрубок – снизу, выходной – сбоку. Голубым выделен шток, совершающий возвратно-поступательные движения под воздействием катушки индуктивности. Падение штока ускоряется под давлением пружины – видна в верхней части клапана. Индуктивность возбуждается сигналами электронного блока, управляющего пропускной способностью вентиля. Характер исходящих электрических импульсов – колебания, модулированные по ширине.
Производитель подчеркивает: управлять вентилем может любой электронный блок, совместимый с изделием технологически. Конечно, родной контроллер Emerson - предпочтительней.
Некоторые технические характеристики
EX2 характеризуется следующими основными данными:
- работает циклически, обеспечивая два крайних положения – полностью открыт/ полностью закрыт;
- применим со всеми хладагентами. Исключение – аммиак;
- эксплуатационный ресурс – 15 лет. За это время EX успевает совершить 80 миллионов циклов;
- нормальное положение вентиля – закрыт. На вышеприведенном рисунке не изображена индуктивная катушка, под воздействием которой шток поднимается. Без электрического напряжения клапан штока перекрывает ток хладагента.
Фактически вентиль выполняет роль запорного устройства. Производитель, характеризуя изделие, констатирует:

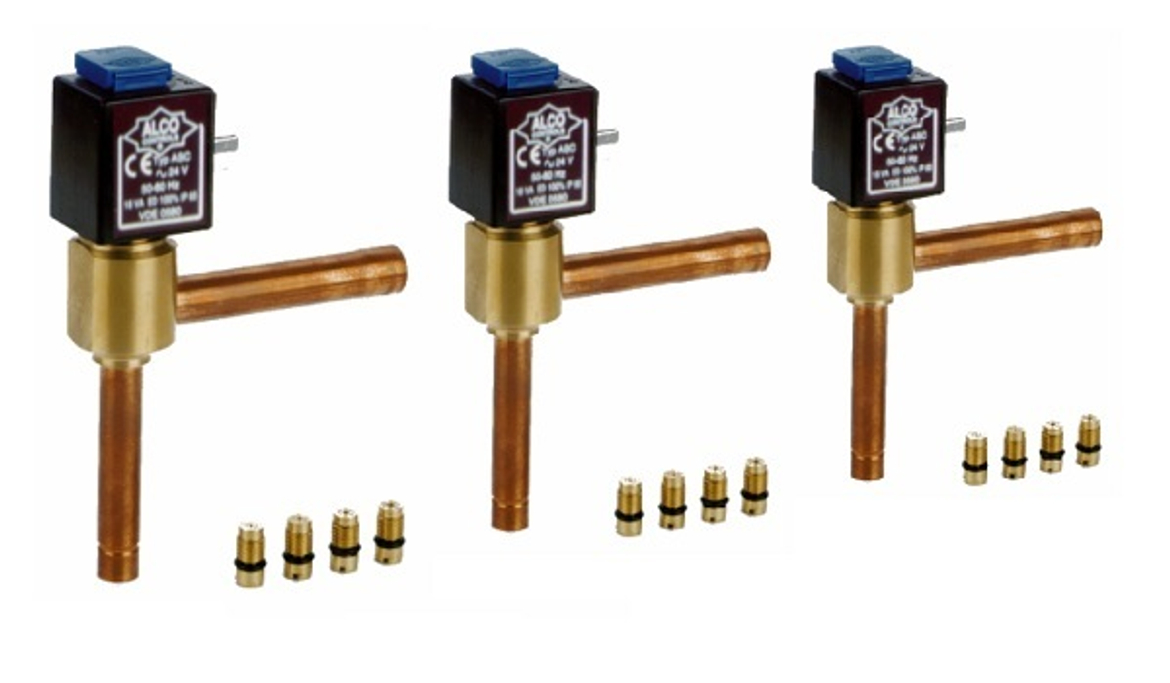

- изделие универсальное – один вентиль снабжен набором сменных вставок, обеспечивающих ступенчатое регулирование производительности до максимума – 17 кВт. Диапазон регулирования – 10~90%. Учитывая частоту срабатывания, конструкторы снабдили запирающий торец штока амортизатором. Последний снижает децибелы, вибрацию устройства, которая передается через трубопроводы, хладагент остальным элементам системы производства холода.
Подбор вентиля
Подбор вентилей этой линейки облегчает нижеприведенная таблица, сопоставляющая каждой модели хладагент, производительность, вставку:
|
Наименование модели |
Диаметр присоединения |
R22 |
R507 |
R744 |
R449A |
R513A |
R314A |
|
EX2-M00 |
Вход - 10 мм; Выход – 12 |
17.2 |
12.1 |
35 |
16.8 |
12 |
13.3 |
|
EX2-100 |
Вход – 3/8 дюйма; выход – 1/2 |
17.2 |
12.1 |
35 |
16.8 |
12 |
13.3 |
|
Ниже приводятся вставки, выбираемые по аналогичным параметрам |
|||||||
|
EXO-004 |
Вставка 4 |
10.9 |
7.7 |
22.2 |
10.6 |
7.6 |
8.5 |
|
EXO-003 |
|
7.2 |
5.1 |
14.6 |
7.0 |
5.0 |
5.6 |
|
EXO-002 |
|
4.3 |
3.0 |
8.7 |
4.2 |
3.0 |
3.3 |
|
EXO-001 |
|
3.2 |
2.3 |
6.5 |
3.1 |
2.2 |
2.5 |
|
EXO-000 |
|
1.6 |
1.1 |
3.3 |
1.6 |
1.1 |
1.2 |
|
EXO-00X |
|
0.9 |
0.6 |
1.8 |
0.9 |
0.6 |
0.7 |
Производительности вентилей, приведенные под строкой хладагентов, рассчитывались под полностью открытые положения клапанов. Вставки рекомендуется подбирать для диапазонов регулирования, не превышающих 80% номинала изделия. Дюймовые значения присоединения предполагают пайку. Катушки индуктивности заказываются отдельно.
Применение
Использование широтно-импульсной модуляции управляющего напряжения гарантирует точность поддержания температуры. EX2 успешно работает в обычных, субкритических системах, использующих один либо несколько компрессоров, испарителей.
Как любые силовые, регулирующие устройства его рекомендуется применять в диапазон 50~80% производительности, что минимизирует колебания нагрузки. Для контроллера EC2 продолжительность цикла достигает 6 секунд. Процент загрузки вычисляется по реальной продолжительности электрического импульса. Другими словами, 2-секундная, например, длительность соответствует 30-процентной загрузке вентиля. Обычно заказчикам предлагается контроллер EC2, выпускаемый EMERSON, и клапан, снабженный 24-вольтовой катушкой.
Подробнее о принципе работы
Фактически электронный ТРВ – это представитель технологии, использующей двоичное кодирование – «0 напряжения» соответствует закрытому положению клапана, «модулированное напряжение» вызывает открытие устройства.
Шестисекундный цикл работы предполагает наличие определенного интервала, когда вентиль закрыт и другого промежутка времени, когда устройство пропускает хладагент. Вычислением времени открытого состояния занимается контроллер. Последний отслеживает величину перегрева в испарителе.
Достоинства
Среди сопутствующих достоинств устройства специалисты отмечают способность заблокировать трубопровод. Последнее освобождает схему от дополнительной установки соленоидного вентиля. Кроме того, аварийное отключение напряжения с таким ТРВ сопровождается остановом производства холода.
Недостатком считается ограничение по мощности – схемы с холодопроизводительностью не больше 17 кВт. Испытания больших мощностей сопровождались гидроударами, разрушающими пайку.
Подбор и поставка
Простая замена ТРВ не требует подбора модели, но уже модернизация холодопроизводящего устройства вызывает сложности – рассчитать параметры EX2 под новые значения мощности, вызванные увеличением производительности компрессоров, выбрать вставку, соответствующую реалиям, всегда помогут наши специалисты.
