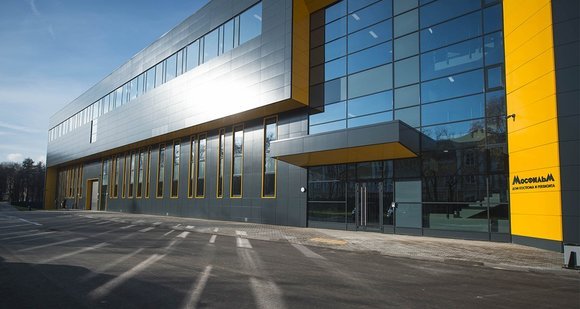

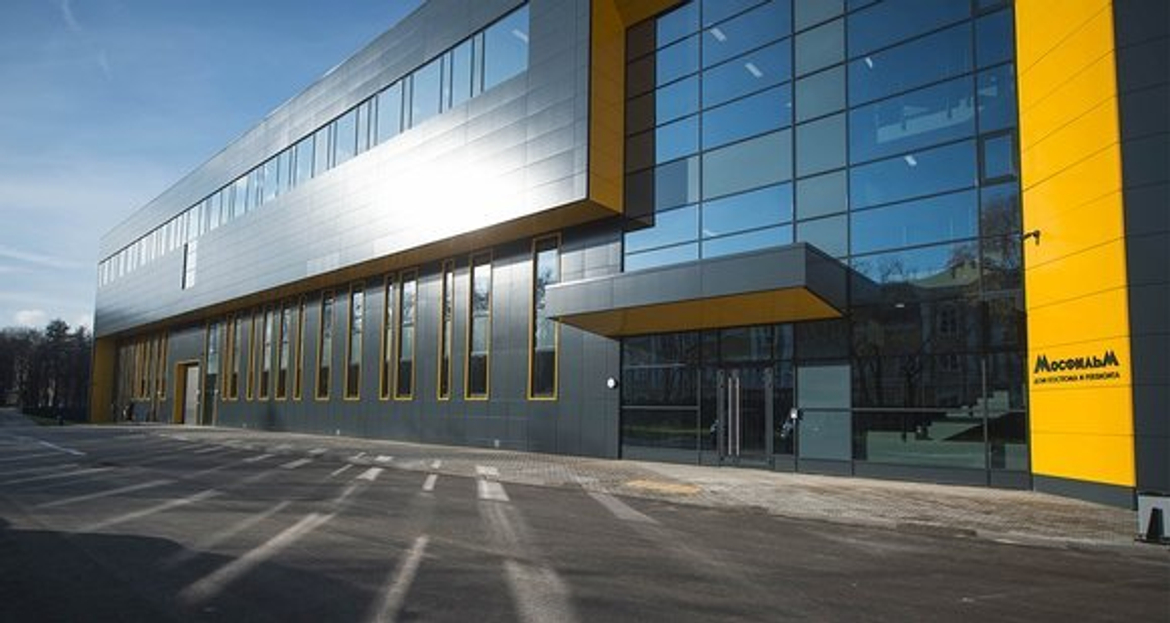

Предстоящее возведение павильона «Мосфильма» вызвало активное обсуждение возможных черт системы кондиционирования съемочной площадки.

Действительно, размах приближающегося строительства – впечатляет. Предусматривается закладка пары сопряженных корпусов. Британские архитекторы предложили вариант, когда первое здание предстанет в камне, а второе будет гармонией металла и стекла. Габаритами новая съемочная площадка превзойдет существующие строения «Мосфильма».

Концепция павильона одобрена руководством киноконцерна, а появление новости – это свидетельство наличия финансирования. Ведь «ленточку» планируется перерезать концом 2021 года.

Климатические системы «кинематографии»



Эксперты рынка климатических систем, обсуждая варианты кондиционирования проекта, предложенного английскими архитекторами, не обнаружив ретроспективных аналогов, вспомнили проблемы, решенные при съемках в «Москва-Сити». Там, напомним, относительно недавно снималось реалити-шоу нон-стоп формата. Тема трансляции для специалистов-кондиционерщиков не интересна, но решение, касающееся соблюдения температурного режима, было оригинальным.

Съемочному комфорту способствовало разделение этажа, отведенного телевизионщикам, на множество помещений. Операторы, артисты «оккупировали» площадки на пару месяцев. Передача картинки осуществлялась через серверную, требующую температурного диапазона 18~20 градусов. Комфорта, заметим, требовали и артисты, операторы, другие участники реалити-шоу.

Подрядчик тогда пошел путем монтажа временных «наружных» блоков, обслуживающих сплит-системы. Покупать кондиционирующие устройства организаторам шоу было накладно и подрядчик согласовал аренду всего смонтированного хозяйства. Какие трудности пришлось решать? Самые запомнившаяся организаторам шоу – следующие:
- размещение большого количества наружных блоков, генерировавших калории. Часть блоков смонтировали на балконе, другие в изолированных помещениях, оборудованных под съемки вентиляцией;
- оптимизируя трассы холодопроводов, специалисты уложились в 30-метровые нормативы.



Общие показатели проекта временной организации кондиционирования – впечатляют:
- всего смонтировали 50 устройство, развивающих холодопроизводительность 270 кВт;
- протяженность медных труб, соединяющих блоки, превысила 1000 метров;
- кабелями электроснабжения, контрольными кабелями можно было бы обмотать периметр «Москва-Сити».

Кондиционирование нового павильона «Мосфильма»

Конечно, реалити-шоу в «Москва-Сити» существенно уступает проблемами, которые придется решить при кондиционировании нового мосфильмовского павильона, заметили эксперты. Здесь иные габариты, здесь действуют иные подходы к размещению, мощности климатических систем. В общих чертах понятно, что центральное место следует отвести крышевым блокам, воспользоваться «услугами» производителей чиллеров. Но кондиционирование съемочных площадок внутри павильона – особый вопрос.

Опыт проектирования систем кондиционирования съемочных площадок диктует необходимость разделения помещений по высоте – до 4 метров и больше. Правда, объединяющий момент этих высотных лимитов – наличие системы вытеснения и перемешивания воздуха.



Для высоких помещений инженеры чаще применяют подпольные воздухораздающие устройства. Однако такая схема позволяет укладываться в нормативы, пока тепловые нагрузки, генерируемые людьми, не отстают кратно от калорий, выделяемых техническими устройствами. Залы театров, напоминают специалисты, демонстрируют оптимальное решение проблемы методом вытеснения.

Солидные тепловые нагрузки, характерные для съемочных площадок, генерируются осветительной, другой аппаратурой. Здесь решающую роль традиционно играет перемешивание воздуха. Технология реализуется путем монтажа потолочных и настенных воздухораздатков. Первые – это диффузоры, вторые – решетки, сопла.

Конструкторы систем кондиционирования предпочитают потолочные устройства, гарантирующие равномерное перемешивание воздуха. Правда, производители, поставляя продукцию, напоминают: после четырех метров эффективность изделий резко падает. Такого недостатка лишены сопла.

Что предложат мосфильмовскому павильону?

Высота будущих павильонов кратно больше четырех метров. Прикидывая удельное тепловыделение, специалисты остановились на 400 Вт/м². Основными источниками калорий, заметим, являются софиты, окружающие снимающихся артистов. Технологически кондиционирующим устройствам остается единственное место – потолок.

Проблема точечной доставки охлажденного воздушного потока решается диффузорами, оснащенными регулируемыми направляющими – лопатками, угол атаки которых меняется. Среди их преимуществ специалисты отмечают:
- способность ежечасно раздавать до 3000 кубов воздуха (каждым диффузором);
- формировать форму генерируемого потока, обеспечивая комфорт людей в зоне съемок;
- обеспечивать по потребности или кондиционирование, или отопление.

Продолжение будет.
