Alco Сontrols на нашем сайте представлена несколькими устройствами, обеспечивающими работу морозильной, климатической техники. Часть её продукции описана в статье «Alco Сontrols и фильтры-осушители».

Масломерные устройства

2013-2014 годы ознаменовались расширением модельного ряда приборов, выпускаемых «Alco Controls». Напомним, часто продукция бренда фигурирует, как изделия Emerson – результат слияние бизнеса двух структур. Разрастание прайс-листа объяснялось появлением новых приборов, контролирующих уровень масла в отдельных устройствах холодильной, климатической техники.

Новинками стали регуляторы-масломеры ОМ4 и ОМ5, работающие в средах с давлением 60 и соответственно 135 бар. Их появление объясняется запросом рынка – R-744, вновь начал применяться конструкторами систем, рассчитанными на упомянутые давления. За R-744, напомним, «скрывается» углекислый газ.

Понятно, конструкторы не ограничились масломерами-регуляторами, а разработали и попутную продукцию под высокие давления – аварийные реле OW4 и OW5, блокирующие работу компрессоров. Реле – дело хорошее, но они лишены функции «подкачка масла».

Применение углекислого газа привело к разработке двух циклов работы холодильных устройств:


- субкритического, когда система превращена в каскад холодильных машин. Верх каскада занимают машины, использующие R134a (как правило). Наивысшее давление достигается в конденсаторе-испарителе – 40~60 бар. Здесь используют регуляторы OM4/OW4;


- транскритическом, для которого характерно продолжение сжатия углекислого газа после секции среднего давления до 130 бар. В такой схеме кроме OM4/OW4, придется применять OM5/OW5.

Кратко об новинках

TraxOil – это самодостаточные устройства, имеющие электромагнитный клапан, регулирующий приток масла в картер аппарата, картера. Визуальный контроль обеспечивает смотровое стекло. Общее представление об уровне масла дают три светодиода. Встроенное реле блокирует компрессор. Сфера применения:
- OM3 (разработан ранее) используется с ГФУ;
- OM4 применяется в субкритических циклах;
- OM5 адаптирован под транскритические схемы.

Характеристики

Перечислим основные:
- OM3. Расшифруем аббревиатуру ГФУ – подразумеваются R21, 22, 141b, 142b, 123, 124, гидрофторуглероды, фторуглероды, углеводороды. Всё перечисленное многообразие хладагентов отличается минимальным воздействием на окружающую среду. Для них максимальными давлениями систем является 46 бар. Работает с компрессорами Bitzer, Arctic Circle, Bock, Dorin, Copeland. Подключение – фланцевое. Для некоторых компрессоров возможно резьбовое подключение. Подробнее о вариантах следует уточнять на сайте;
- OM4 – работает с R744 и ГФУ. Максимальное давление – 60 бар. Модели компрессоров – повторяются, варианты подключения также разнообразные.

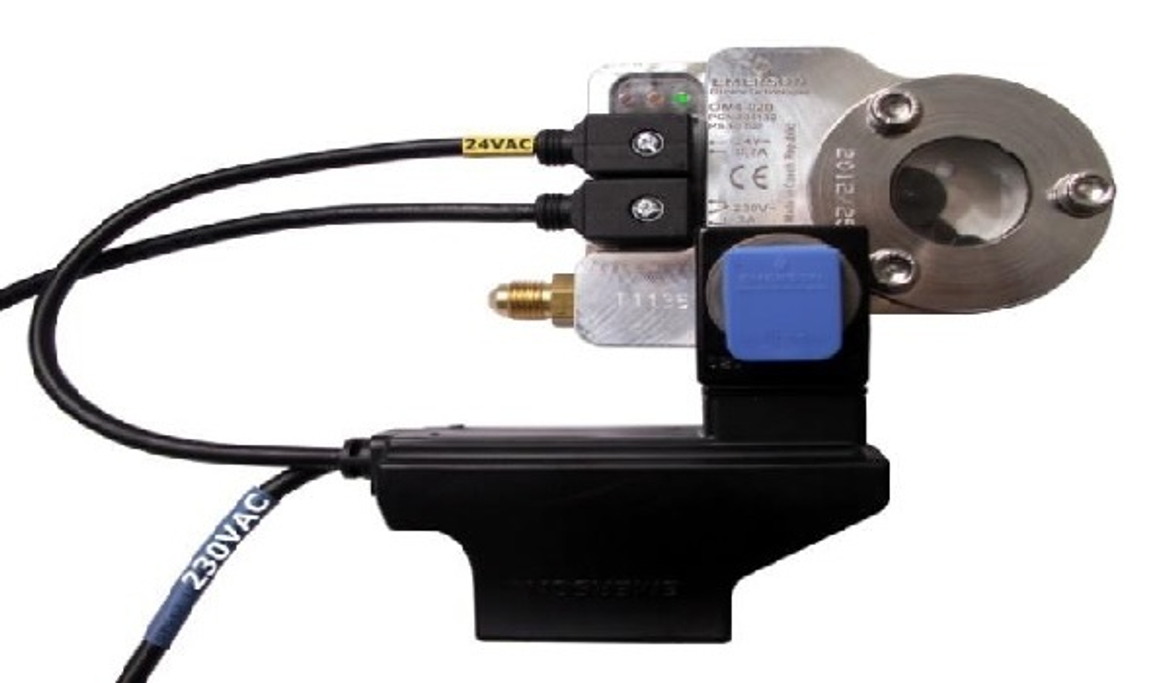

Отдельно о характеристиках OM5:
- функционирует с CO2 при максимальном давлении до 130 бар;
- имеет специальные прокладки, обеспечивающие герметичность при таких давлениях;
- оснащен датчиками высоты масла в сосуде, картере, встроенным электромагнитным клапаном, регулирующим подачу масла;
- есть 3-зонный контроль уровня гарантированный датчиком Холла, не допускающим ошибок, характерных оптическим сенсорам. Последних могут сбить вспенивания, световые помехи;
- предусмотрена светодиодная панель с индикацией уровня масла;
- питание от сети 230/24 В (переменное).

Отечественные аналоги

Модели уровнемеров-регуляторов выпускает и российская FRIGOPOINT, основанная в 2000-м. Бренд начинал развиваться производством сосудов, работающих под давлением. Рынком холодильного оборудования изделия были востребованы. На фоне всеобщего развала компания восстанавливала утраченные отраслью позиции, запуская свои технологии, отрабатывая систему контроля качества.

Заявить, что российский рынок специального оборудования завоеван, удалось лишь в 2013-м. Сегодня под брендом выпускаются запорно-регулирующая арматура, электронные устройства. Одним из таковых является FP-ERL3 – регулятор уровня масла электронной линейки. Прибор моноблочный. Имеется датчик уровня масла. Предусмотрен электромагнитный вентиль. Использует питание 230 В – другими словами не требует понижающих трансформаторов, что снижает сложность щита управления, упрощает монтаж.

Сфера применения: контролирует работоспособность компрессора, его защиту, аварийное оповещение эксплуатационного персонала. Относится к линейке устройств активного реагирования.

Датчик уровня FP-ELS

Назначение – измеряет предельные значения уровней, например, масла в компрессорах, сосудах, работающих под давлением. Оборудован соединительной атрибутикой. Рабочее давление – до 4.5 мПа. Напряжением питания повторяет FP-ERL3. Особенность монтажа – требует выставления горизонтали. Максимум отклонения «±1»°.
