Часть вентильной номенклатуры для сплит-систем, представленной на нашем сайте, описана в статье "Вентили для кондиционеров от японской Saginomiya". Другим производителем подобной продукции является бельгийская ITE. Ее продукция также предлагается нашим сайтом.

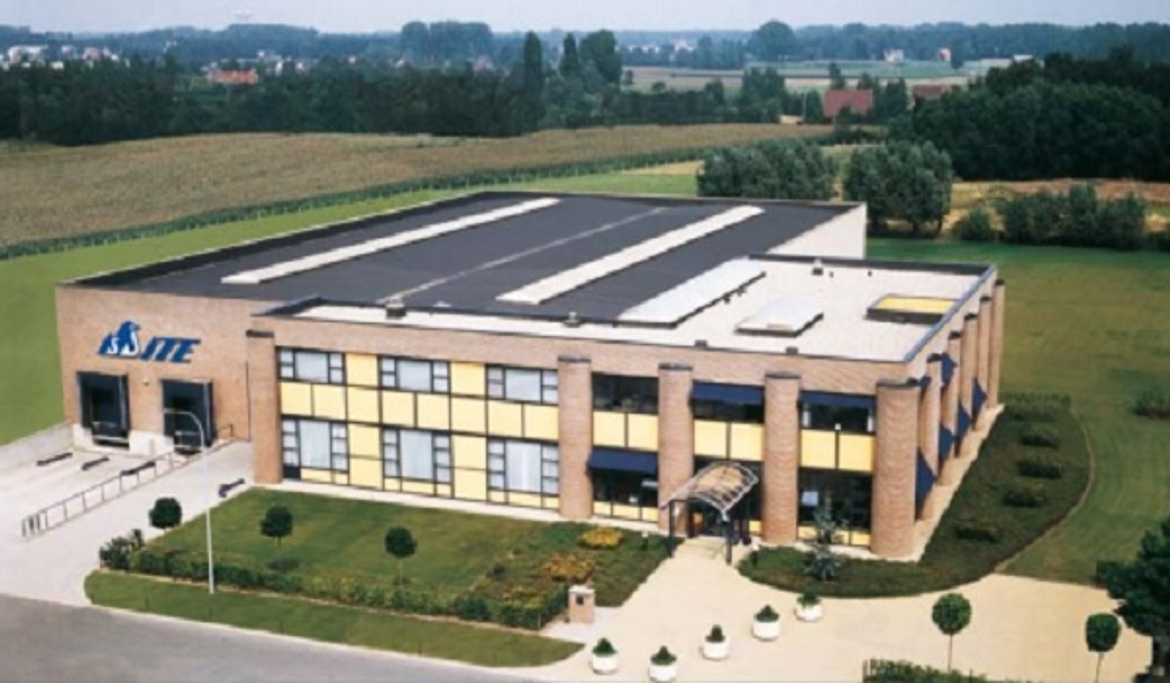

Краткая история бренда
ITE наработала 40-летний опыт удовлетворения нужд рынка, занимающегося обслуживанием холодильной и климатической техники. Среди ее предложений:
- электроника, облегчающая эксплуатацию, обслуживание, диагностику холодильников всех мощностных линеек и кондиционеров;
- заправочно-вакуумирующее оборудование;
- манометры, коллекторы;
- комплекты инструментов, позволяющих подготавливать трубные заготовки;
- всевозможные вентили, штуцеры, фитинги;
- осушители, сепараторы, ресиверы.
Все многообразие компонентов востребовано широчайшей сетью организаций, эксплуатирующих климатическое оборудование Европы, России. Часть продукции попадает в Африку. Компания постоянно расширяет ассортимент, отслеживая рыночные тенденции. Успех ITE объясняется конкурентоспособной ценой, гарантией «мгновенной» поставки – складской запас всегда обеспечен.
Вентили из Бельгии
Вентили типа SACV предлагаются нашим сайтом. Номенклатура содержит:
- SACV3-04 (1/4х1/4х1/4) – двойной под врезку вход/выход – ¼ дюйма. Есть тройной с аналогичными параметрами присоединения;
- SACV3-06 – тройной. Параметры врезки – «3/8х3/8х1/4» по формуле «вход/выход/выход»;
- SACV3-08 – тройной. Параметры врезки – «1/2х1/2х1/4»;
- SACV3-10 – тройной. Параметры врезки – «5/8х5/8х1/4»;
- SACV3-12 – тройной. Параметры врезки – «3/4х3/4х1/4».
Общий вид вентиля представлен ниже:
Правая часть рисунка занята конструктивными размерами, которые расшифровываются нижеприведенной таблицей:
Весь вышеперечисленный ряд вентилей обеспечивает безопасное обслуживание систем, исключая утечки. Латунные корпуса, наличие крепежным площадок делают изделия удобными в монтаже. Оснащен фосфорно-бронзовой диафрагмой, дополняемой стальной из нержавейки. Первая гарантирует долговечность, вторая – защиту от коррозии. Работают с хладагентами R12, R22, R502, R134А рядом аналогичных, а также с CFC, HCFC, HFC.
Другой сегмент предложений – проколки АР-1/АР-2, способные регулировать поток. Под трубы «3/16, 1/4, 5/16» дюйма идут AP-1, под диаметры «3/16, 1/4, 5/16, 3/8» подходят AP-2. Эти изделия позволяют заправлять, тестировать, «разгружать» системы холодоснабжение, кондиционеры.
Монтируются на трубопроводы, не разрушая целостности системы – накладываются разъемной частью – охватывают трубу – и фиксируются винтами. Снятия давления не требуется. После установки разъемного элемента на наго наворачивается блок, обеспечивающий прокол трубы – прокол осуществляется иглой, которой заканчивается шток вентиля. Наладчик, эксплуатирующий персонал могут выбрать любое удобное место.
Номенклатура проколок такова:
- О.D.LT-4G - проколка труб 3/16 дюйма;
- О.D LT-5G – под трубы ¼ дюйма;
- О.DLT-6G – под 5/16.
Есть и другие. Проколки обычно снабжены сервисными ответвителями и допускают повторное использование. Сервисные ответвители обеспечивают возможность подсоединения шланга-заправщика, манометра. Имеется колпачок, закрывающий стыковочную часть изделия.
Общий вид «проколки» – ниже:
Как видно, разъемная часть проколки может охватывать трубопровод хладагента, обеспечивая герметичность. Проколочный вентиль после установки «хомута» наворачивается на его резьбу. Нормально стыковой узел герметизируется «Защитным колпаком».
Нашим сайтом, заметим, предлагаются и вибровставки, производимые бельгийской ITE. Среди них:
- VASC-01 со следующими характеристиками – длина 178 миллиметров, рабочее давление 45 бар, под трубу ¼ ";
- VASC-03 – длина 210, давление аналогично предыдущему, под трубу 3/8 дюйма;
- VASC-04 – длина 229, тоже давление, под полудюймовую трубу;
- VASC-09 – пограничная по параметру давления вставка – 41 бар. С нее начинается уменьшение рабочих давлений. Длина 330 миллиметров, под трубу 11/8 дюйма;
- VASC-10 – под давление 38 бар, длиною 375 миллиметров, под трубу 13/8 дюйма;
- VASC-11 – под давление 35 бар, длиною 432, под трубу 15/8";
- VASC-86 – под давление 13 бар, длиною 838, под трубу 4 1/8".
Часть вставок, заметим, пропущена – на сайте их полная линейка. Внешне они выглядят так:
Под оплеткой – нержавейка – скрыты стальные гофрированные трубки – тоже нержавеющие. Под медные трубы идут VASC с омедненными оконцевателями, под трубы из нержавейки – VAS. Все предназначены для работы с системами, где циркулируют хладагенты CFC, HCFC, HFC. Надо понимать, что изделие не гибкий шланг и боится сжатий/растяжений. Монтируются перпендикулярно оси компрессора. Иногда техническая необходимость вынуждает устанавливать пару виброгасителей. Пример ниже:
В статье, заметим, отображен узкий сегмент продукции, выпускаемой ITE, другие элементы холодильных, климатических систем также могут быть заказаны.
