Вентиль шаровой – неотъемлемый элемент климатических, холодильных схем. Сайтом РЕГУЛВЕНТ предлагаются образцы, наиболее востребованные рынком. Среди известнейших брендов – Alco Controls, известный своими ТРВ.

Вентили шаровые – общее понятие

Шаровые вентили производства германской Alco Controls – это элементы холодильной, климатической автоматики, способные регулировать или перекрывать поток хладагента. Производство налажено под сети, где циркулируют общеиспользуемые хладагенты с разбегом температур «-45~+150°С и широким диапазоном давлений «40~60 Бар» или меньшим, требуемом технологической схемой климатического, холодильного устройства. Запорные шаровые вентили Alco врезаются во всасывающие, нагнетательные, или газовые трубопроводы. Подробнее с брендом можно ознакомиться в статье «Электронный ТРВ – что это такое», размещенной на нашем сайте.

Вентили шаровые – назначение

Вентили данного типа, подчеркивает производитель, закладываются конструкторами холодильных, климатических систем для перекрытия эксплуатационным персоналом потока хладагента, если планируется ремонт, сервис или аварийные работы. Закрытый вентиль, отсекая заданный элемент схемы, минимизирует утечку хладагента. Лучше всего назначение демонстрируется схемой:


В схеме насчитывается 5 шаровых вентилей, позволяющих «отсечь», например, для ремонтных работ пластинчатый рекуператор или конденсатор, без разгерметизации всей системы.

После ремонта или замены потребуется заполнить хладагентом лишь конденсатор (рекуператор), и открыв вентили, запустить схему. В электроэнергетики подобные функции выполняют рубильники, пакетные выключатели, разъединители. Правда, там они обеспечивают безопасное производство работ на выведенном в ремонт или реконструкцию оборудовании.

Вентили шаровые – конструкция


Запорным элементом выступает металлический шар, полностью перекрывающий ток хладагента – вращение шара, имеющего проточную полость, цилиндрического сечения, выполняется 90-градусным поворотом штока. Немаловажная деталь – сечение проточной части шара совпадает с сечением трубопровода, в который врезан вентиль. Кстати, эта конструкционная особенность отличает изделие от крана, который блокирует поток перемещающейся вдоль потока «заслонкой». Эта конструкция создает турбулентности, от которых свободны вентильные конструкции.

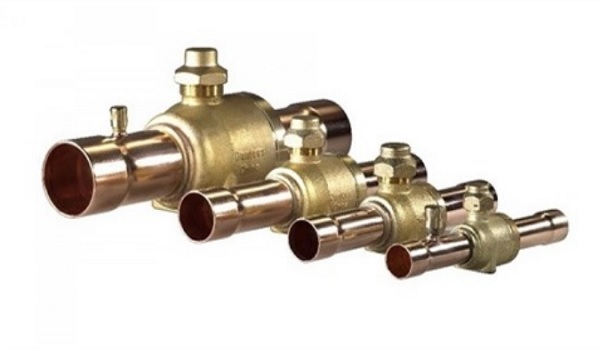

Изображенный вентиль Alco – это разновидность запорной арматуры ручного управления, обеспечивающая «прямой/обратный» пропуск хладагента. Заметим, краны технически обеспечивают только прямой пропуск – направление подсказывает стрелка на корпусе.

Характерные особенности вентилей

Среди основных – следующие:
- отсутствие перепада давления (если измерять до/после вентиля);
- врезка вентиля без уточнения направления потока хладагента;
- компактность, легкая управляемость;
- разрывозащищенное исполнение штока;
- тефлоновое клапанное седло, гарантирующее долгую эксплуатацию и герметичность;
- наличие сервисного штуцера;
- наличие указателя положения шара;
- монтажный отлив с отверстиями под крепление вентиля к раме.

Вентили шаровые – предложение от РегулВент

Наш сайт предлагает вентили шаровые следующих производителей:


- Essen Tech Co из Южной Кореи. Модельный ряд проходит испытания вакуумом, давлением. Предназначены для систем кондиционирования, линий заморозки, охлаждения. Работают на всас и нагнетание хладагентов, жидкостей, газов. Оснащены дополнительным сервисным штуцером. Колпачок, закрывающий хвостовик штуцера, гарантирует выявление несанкционированного вмешательства – предусмотрены отверстия под опломбирование;
- Alco Controls предлагает дюймовые, метрические вентили, производимые из латунных заготовок. Элементы вентиля соединяются лазерной сваркой, что гарантирует высочайшую герметичность. Оснащение изделия удлиненными патрубками гарантирует целостность вентиля при монтажной пайке. Испытания предусматривают использование гелиевого спектрометра. Назначение – изоляция фильтров осушителей, другого оборудования от системы в период ремонта, модернизации, замены;
- ITE из Бельгии, освоившая рынки холодильного, климатического оборудования Европы, России, Африки. Хорошо известна холодильщикам, компаниям, обслуживающим кондиционеры.

Мы предлагает только проверенные временем шаровые вентили. Специалисты всегда проконсультируют относительно особенностей использования продукции известных брендов.
