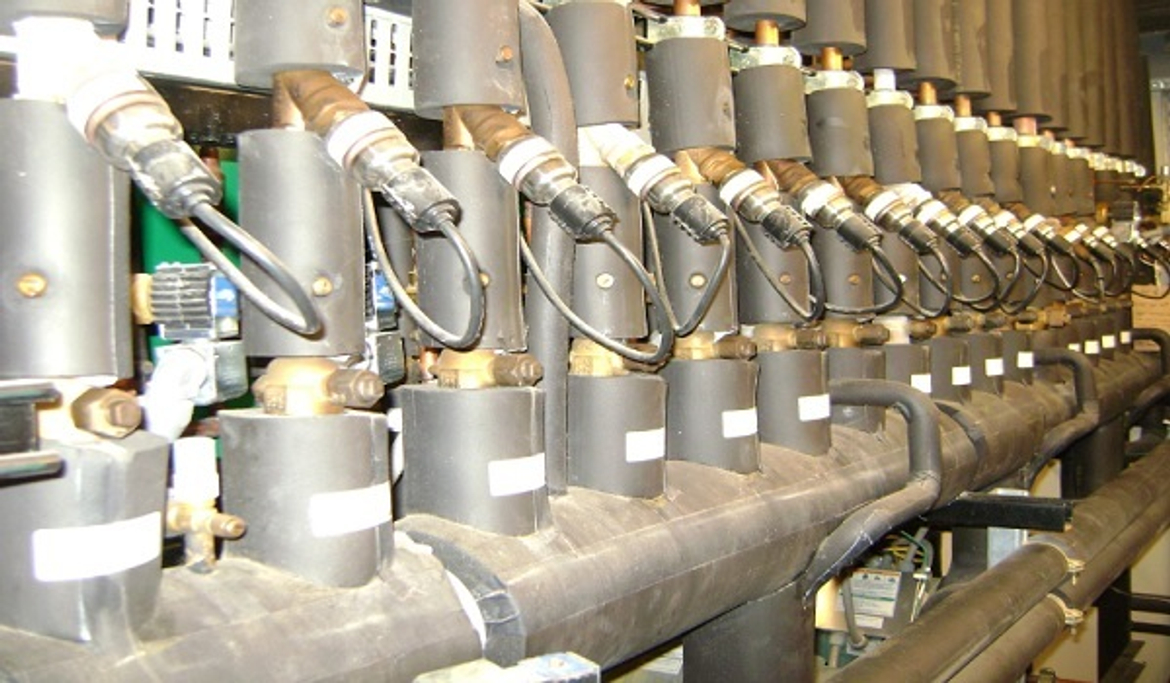

Вставка EXO-001 упоминалась в статье «Электронный ТРВ EX2». История создания дросселирующих хладагенты устройств связана с поисками надежных регуляторов производительности холодильных машин.

Зачем нужно дроссельное устройство

Холодильная установка без дросселя работать не будет. Этот элемент схемы позволяет резко понизить давление хладагента и его температуру. Последний показатель влияет на эффективность охлаждающего устройства.

Вставка EXO-001 и является таким элементом схемы, входя одновременно в конструкцию ТРВ EX2, как составная часть, которую можно менять. Причины замены, подбор освещались в упомянутой статье. Общий вид ТРВ, с линией, указывающей на вставку, приводится ниже:

Внешне вставка напоминает цилиндр, но самое интересное внутри – диаметр внутреннего канала устройства постепенно увеличивается. Форма канала напоминает дюзу ракеты. Впрочем, функционал дросселя иной – снизить турбулентность потока хладагента, поступающего от входа ТВР, обеспечив резкое снижение давления после вставки.

Внешне изделие выглядит так:

Габаритные размеры, посадочные, стыковые одинаковы для всей линейки. Единственное отличие – диаметр входного отверстия, определяющего холодопроизводительность. Чем меньше, тем больший перепад давлений будет обеспечен дросселированием. Аналогично с температурой хладагента.

История создания

Впрочем, разработка дросселей начиналась с капиллярных трубок, которые впервые внедрили в качестве регулятора холодильной техники в 30-х годах. Название, заметим, ничего общего с капиллярами не имеет. Просто на фоне медных трубок обвязки холодильника регуляторы выглядели миниатюрными. Действительно, диаметр изделия, составлявший 0.6~4 миллиметра, на кровеносный капилляр не тянул. Ниже многократно увеличенное изображение «спирали» этого регулятора:

Трубку располагают на пути хладагента, следующего из конденсатора в испаритель. Внутренние диаметры трубок строго нормируются, распадаясь на 24 радиуса, диктующего перепады давления. Наружные диаметры могут быть одинаковыми. Принципы воздействия на состояние хладагента и у капиллярных трубок, и у вставок EXO – одинаковый: фреон, например, заходя в трубку, гасит скорость, а на выходе – ускоряется, теряя плотность и температуру.

Разрабатывая номенклатуру капиллярных трубок, конструкторы стремились сопоставить их определенные внутренние диаметры стандартному ряду холодопроизводительности устройств.

Почему ТРВ вытесняют трубки

Детище холодильной техники 30-х годов исключает регулирование производительности. Среди других недостатков:

  • необходимость строгого поддержания объемов хладагента, циркулирующего в системе. Недостаток чреват снижением температуры кипения, избыток – сулит влажный ход, гидроудар;
  • ограниченная сфера применения – только герметичные системы, где утечки минимизированы;
  • высокая вероятность закупорки – посторонние примеси на входе, льдообразование на выходе. Правда, подобные проблемы решаются установкой фильтров, осушителей.

Достоинства у капиллярных трубок тоже есть:

  • нет подвижных частей;
  • простота монтажа;
  • изрядная надежность;
  • эксплуатационная выносливость;
  • дешевизна изготовления;
  • облегченный пуск компрессора.

Без перечисленных «плюсов» наши холодильники были бы значительно дороже. Ведь пришлось бы укомплектовывать их механическими/электронными ТРВ.

Подбор параметров трубки

Производитель, разрабатывая модель холодильника, расчетно-опытным путем определил соответствие закладываемых нагрузок, условий работы, температур конденсации/кипения диаметру трубки. Мастера, занимающиеся ремонтом холодильной техники, заменяющие капиллярные трубки, придерживаются очевидного алгоритма – подбирают замену по диаметру «сломавшейся», но берут большую длину, дабы потом «настроить этот регулятор».

Длинный капилляр, заметим, привносит в систему мягкость реагирования на изменения процессов холодообразования. Разработчики путем компьютерного моделирования, подтвержденного натурными испытаниями, установили, что длина трубки не должна превышать 5000 внутренних диаметров. 2-процентное уменьшение длины трубки несет 1-градусное изменение температуры.

Аналоги вставок EXO

На нашем сайте представлены разнообразные ТРВ, среди которых выделяется бренд Parker Sporlan. Некоторые его модели также оснащены вставками. Сравнительная таблица приведена ниже:

Номер вставки

Номинальная производительность (kW)

Parker Sporlan

 ALCO

R -134 a

R -22

R -404A

R -12

0

-

0,60

1,16

0,60

0,60

1

0

0,88

2,64

0,88

0,88

2

1

1,76

3,52

1,76

1,76

3

2

3,52

5,28

3,52

3,52

4

3

5,28

8,79

5,28

5,28

5



7,03

12,30

7,03

7,03

6

4/5

8,79

16,90

10,60

8,79

Заключение

Отметим, что alco controls предлагает и другие вставки, например, TIO, фото которых приведено ниже:

Эти применяются с ТРВ TIE-MW.
